Помещенные ниже указания имеют важное значение при установке, использовании и

техобслуживании насосов, поэтому специалистам по монтажу и пользователям рекомендуем

внимательно прочитать эти указания и выполнять их.

Несоблюдение правил безопасности по установке и эксплуатации насоса не только

влечет за собой выход из строя оборудования и опасность для человека, но и снимает с

изготовителя любую ответственность по гарантийным обязательствам.

Категории опасностей, возникающих при монтаже и работе насоса, обозначаются

следующими символами:

ВНИМАНИЕ - Риск для работы насоса

- Общий риск для безопасности персонала

- Опасность электроудара для персонала и оборудования

УСТАНОВКА

Установка должна производиться квалифицированным персоналом.

ВНИМАНИЕ

 Циркуляционный насос может устанавливаться в системах отопления либо на

подводящем, либо на обратном трубопроводе; стрелка на корпусе насоса показывает

направление течения.

 Если есть возможность, устанавливайте циркуляционный насос выше минимального

уровня бойлера и как можно дальше от отводов, колен и ответвлений, чтобы избежать

турбулентности в воде, забираемой насосом, и, следовательно, шумов при работе.

 Чтобы облегчить работы по контролю и техобслуживанию, рекомендуем устанавливать

отсекающие задвижки как на подводящем, так и на обратном трубопроводе.

 Производите монтаж насоса в систему только после окончания всех сварочных работ.

- 7 -

 Перед установкой циркуляционного насоса тщательно промойте систему ТОЛЬКО

ВОДОЙ с температурой 80°С. Затем произведите полный дренаж системы, чтобы

удалить все загрязнения, которые могли в ней остаться.

 ВСЕГДА располагайте циркуляционный насос таким образом, чтобы вал

двигателя находился в горизонтальном положении (рис. 2). Установка должна

производиться так, чтобы во время монтажа и техобслуживания капли воды не смогли

попасть на двигатель и клеммную коробку. Не рекомендуется устанавливать насос

клеммной коробкой вниз.

 Избегайте смешивания добавок, содержащих гидрокарбонаты и ароматические

вещества, с циркулирующей водой. В случае необходимости вода может содержать

антифриз в количестве, не превышающем 30%.

В случае установки циркуляционного насоса с вертикальным нижним

расположением отверстия в кожухе двигателя (некоторые модели насосов BMH-

BPH, DMH-DPH), необходимо открыть резиновую пробку для слива конденсата

(рис. 6)

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Электрические соединения должны выполняться

квалифицированными специалистами-электриками в соответствии с

общими и местными правилами техники безопасности.

ВНИМАНИЕ Проверьте, чтобы питающее напряжение и частота совпадали с теми,

которые указаны на шильдике электродвигателя.

Неправильные значения напряжения и частоты могут привести к

быстрой поломке двигателя.

Указания по электрическим соединениям даны на рис. 4.

УБЕДИТЕСЬ В ТОМ, ЧТО НАСОС НАДЕЖНО ЗАЗЕМЛЕН

1. Все монофазные двигатели оснащены встроенным тепловым выключателем и могут

быть подсоединены к сети напрямую. Все трёхфазные двигатели имеют встроенный

датчик, соединяемый с внешним предохранительным реле ТС и с термостатом

помещения ТА (по спецзаказу), как показано на рис. 7г (выполняется пользователем).

2. При электрическом подсоединении к линии электропитания предусмотреть

двухполюсный выключатель (монофазные варианты М), трёхполюсный или

четырёхполюсный, если предусмотрена нейтраль, (трёхфазные варианты Т) с

расстоянием размыкания контактов не менее 3 мм, и с предохранителями типа АМ

(запуск двигателя) со значением тока, соответствующим питаемому двигателю.

3. После электрического подсоединения трёхфазных циркуляционных насосов с «мокрым

ротором» перед наполнением системы необходимо всегда проверять направление

вращения двигателя, открутив пробку и запустив насос на несколько секунд.

Направление вращения указано стрелкой на табличке двигателя.

5. Для соединений между двигателем и клеммной коробкой следовать указаниям на схеме

на рис. 6д. ВНИМАНИЕ: жгут проводов группы №1 подсоединяется к

соответствующим разъёмам группы №1 клеммной коробки. Цветные провода жгутов

соединяются соответственно с разъёмами соответствующего цвета (рис. 8).

ЗАПУСК НАСОСА

После установки насоса и проверки направления вращения двигателя произведите заливку

и воздушную продувку системы прежде, чем включить насос (рис. 4). Циркуляционный

насос всегда должен включаться при максимальной скорости.

ВНИМАНИЕ Не включайте циркуляционный насос, если в системе нет воды.

- 8 -

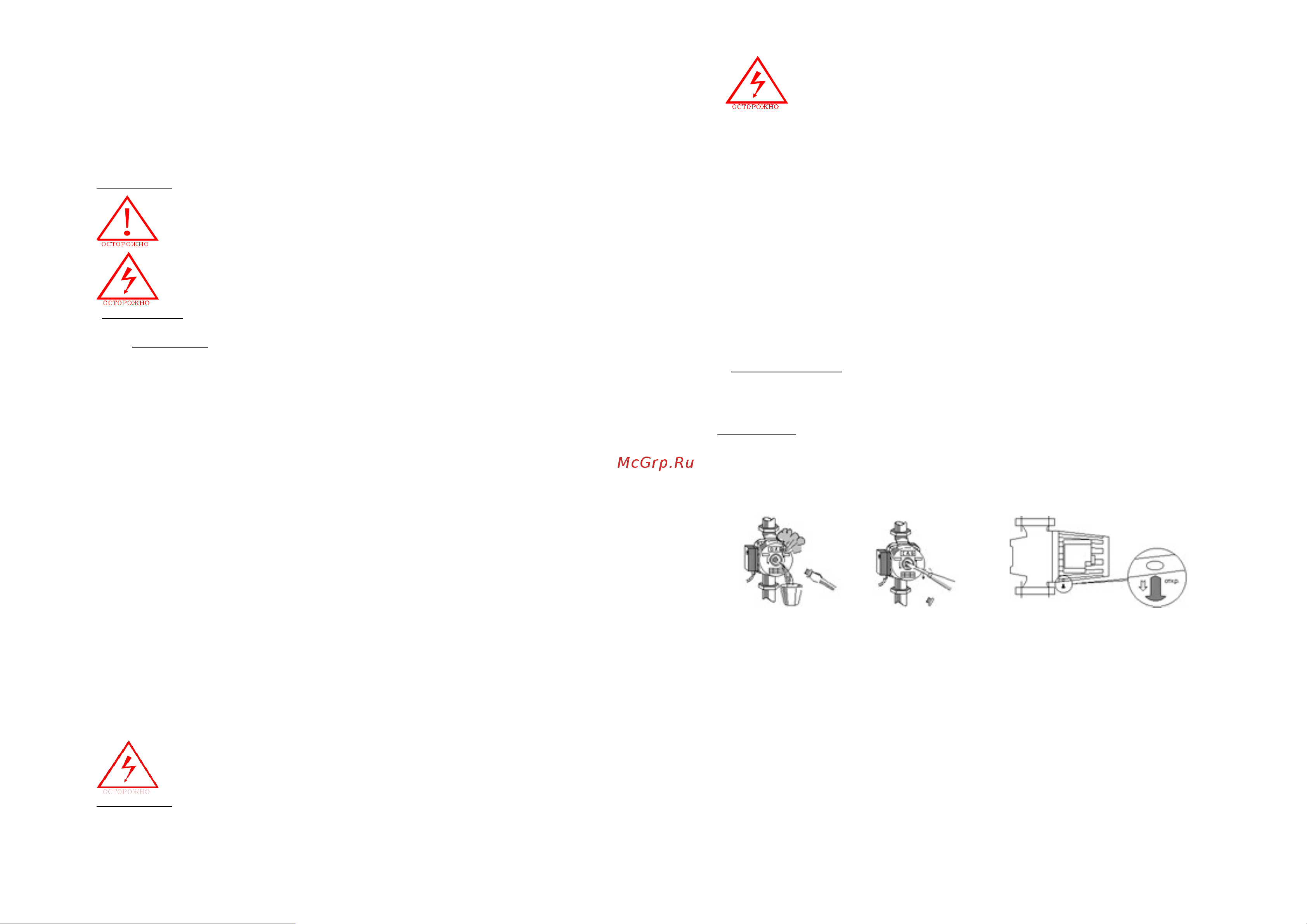

Рис. 4 Рис. 5 Рис. 6

Рис. 7: Схемы подключения электропитания
