Руководство по монтажу и эксплуатации. Циркуляционный насос. Серия LPA

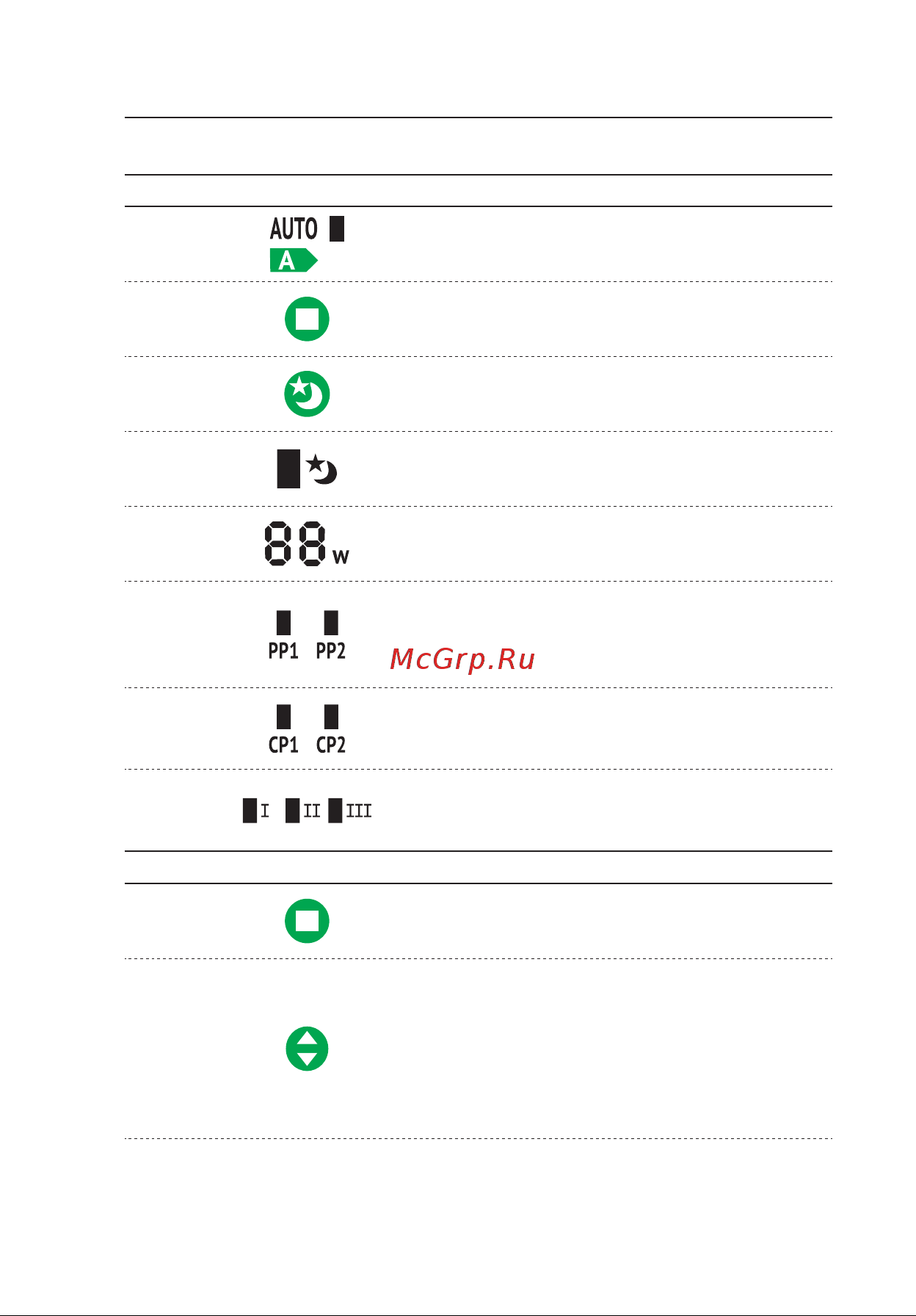

Поз.

Условное обозначение

элемента / Пиктограмма

Описание

Модели LPA **-40, LPA **-60 (рис. 10а)

Световой индикатор автоматического

режима работы

Кнопка выбора режима работы

Кнопка включения/выключения ночного

(экономичного) режима работы

Световой индикатор работы в ночном

(экономичном) режиме

Цифровой индикатор энергопотребления

в Ваттах

1, 13

Световые индикаторы режима работы

с пропорциональным регулированием

давления (напора), с самым низким PP1

исамым высоким PP2 значением

11,

Световые индикаторы режима работы

с постоянным минимальным CP1 и

максимальным CP2 давлением

6, 7

Световые индикаторы режима работы

спостоянной частотой вращения – I, II и III

ступени

Модели LPA **-80 (рис. 10б)

Кнопка выбора режима работы

Кнопка выбора:

• уровня регулирования (2, 3, 4, 5) — кривой

напорно-расходных характеристик, по

которой будет перемещаться рабочая

точка;

• ступени постоянной частоты вращения

(1 - I ступень, 6 – II ступень)
