Руководство по монтажу и эксплуатации. Циркуляционный насос. Серия LPA

4. Устройство и принцип работы

Энергосберегающие циркуляционные насосы представляют собой

моноблочную конструкцию, состоящую изпроточной части, электро-

двигателя иэлектронного блока управления. Внешний вид иобщее

устройство насосов показаны нарис. 3.

Проточная часть объединяет всебе корпус 2, внутри которого

находится рабочее колесо, всасывающий 1 инапорный 4 патрубки.

Стрелка 3 указывает направление потока жидкости, атакже способ

установки (присоединения) насоса (см. подраздел 6.1. «Общие пра-

вила монтажа»). Взависимости отмодели насоса, корпус проточной

части изготовлен изчугуна или латуни (см. Раздел 1 «Назначение

иобласть применения»), рабочее колесо изготовлено изинженер-

ного пластика (полиэфирсульфон, PES).

Электродвигатель — однофазный, спостоянными магнитами.

Ротор, вал иподшипники впроцессе работы насоса смазываются

иохлаждаются перекачиваемой жидкостью, ротор отстатора

отделяет гильза изнержавеющей стали. Корпус электродвигателя 8

изготовлен изалюминиевого сплава.

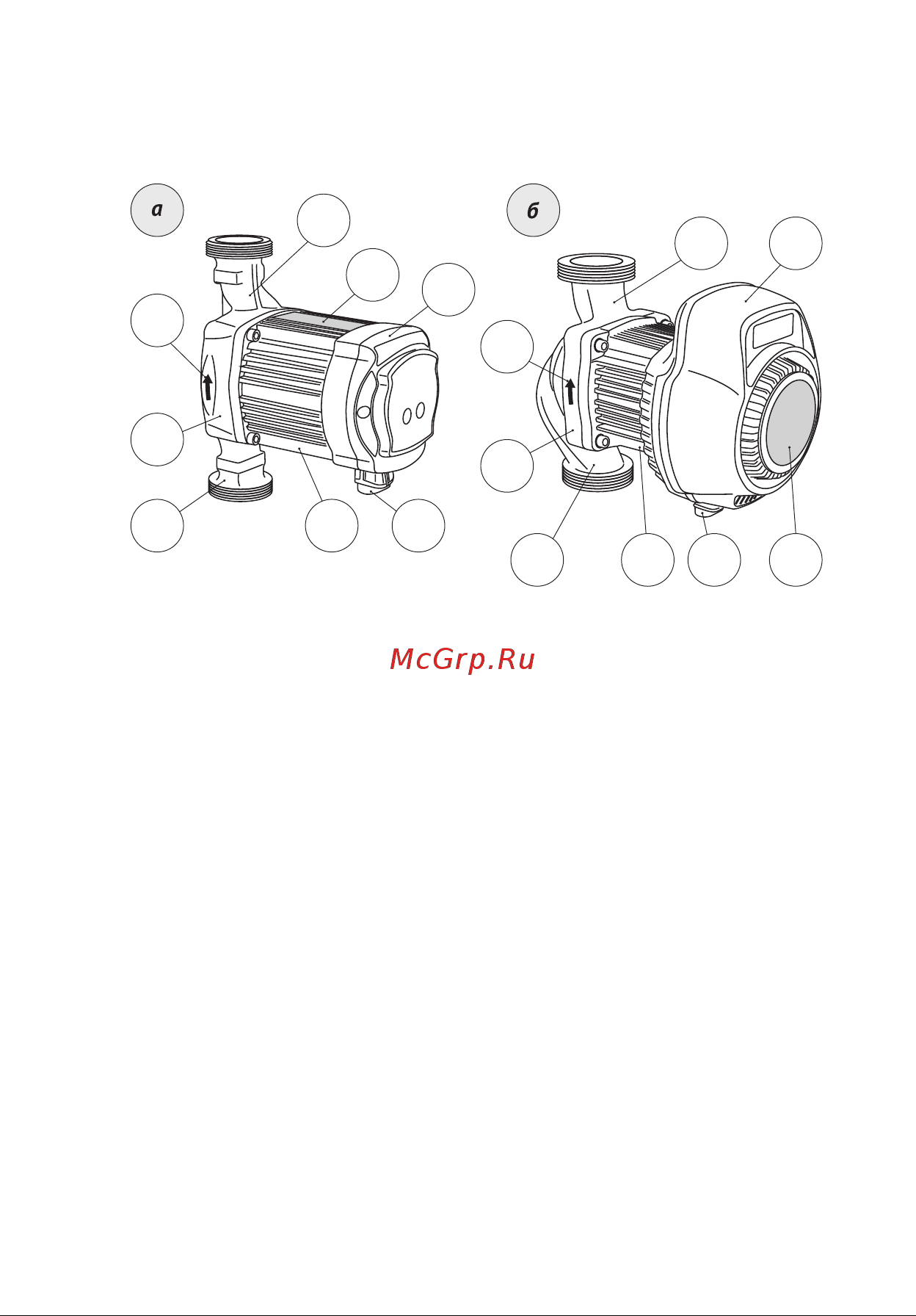

Рис. 3
