6. ПОДГОТОВКА К РАБОТЕ

6.1. Электронасосы могут устанавливаться на прямую. Схема установки электронасоса в

обратной линии системы отопления приведена в Приложении настоящего руководства.

6.2. Монтаж электронасоса.

• Установку производить после окончания всех сварочных, паяльных, слесарных работ и

промывки трубопроводов. Загрязнения могут нарушить работу электронасоса.

• Электронасос должен быть смонтирован в легкодоступных местах так, чтобы в

дальнейшем можно было бы легко произвести его проверку или замену.

• Направление потока указывает стрелка на корпусе электронасоса.

• Запорная арматура устанавливается на входе и выходе электронасоса. Благодаря этому

отпадет необходимость в сливе и повторном заполнении системы при замене электронасо-

са. Арматура должна быть смонтирована так, чтобы в случае протечки вода не попадала на

двигатель и коробку выводов.

• Если электронасос устанавливается в открытой системе, тогда открытый расширительный

бачок должен подсоединяться к трубопроводу на входе в электронасос.

• Монтаж производить таким образом, чтобы на электронасос не передавались

механические напряжения от трубопровода. В установках на относительно длинных

трубопроводах, трубопроводы необходимо жестко закрепить для предотвращения

вибраций.

• При установке электронасоса на трубопровод электронасос может быть зафиксирован при

помощи гаечного ключа.

• Положение при установке - горизонтально расположенный вал, как указано на Рис. 2. При

необходимости изменения положения коробки выводов относительно корпуса следует:

- открутить винты крепящие корпус к статору;

- развернуть на 90° статор;

- закрепить винтами корпус (момент затяжки - 25 кг/см);

- вывернуть пробку резьбовую (12) - проверить вращение ротора.

6.3. Электрическое подключение

• Подключение к питающей электросети и заземление должен выполнять квалифицирован-

ный электрик в соответствии с требованиями раздела 4.

• Для подключения к сети питания использовать трехжильный кабель сечением не менее

0,75 мм

, со стойкостью к температурам не менее 110°С.

• Кабель ввести через входное отверстие кабельного ввода 13 (Рис.1) в коробку выводов 9 и

выполнить присоединение жил проводов к клеммной колодке 12 в соответствии с

маркировкой.

• Затянуть гайкой кабельного ввода кабель, обеспечив его закрепление и защиту от

попадания влаги и конденсата в коробку выводов.

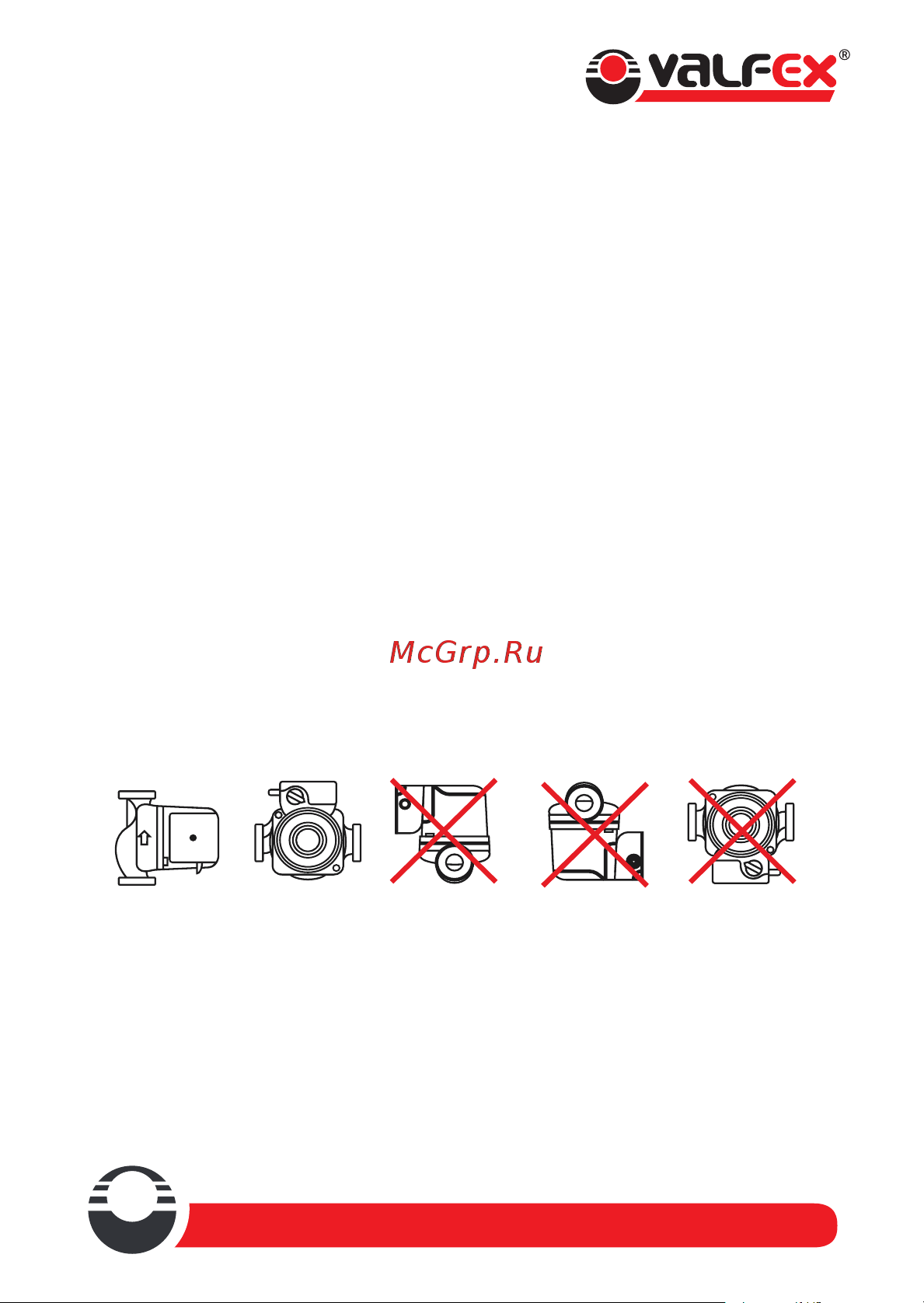

Рис.2. Положение электронасоса при монтаже
