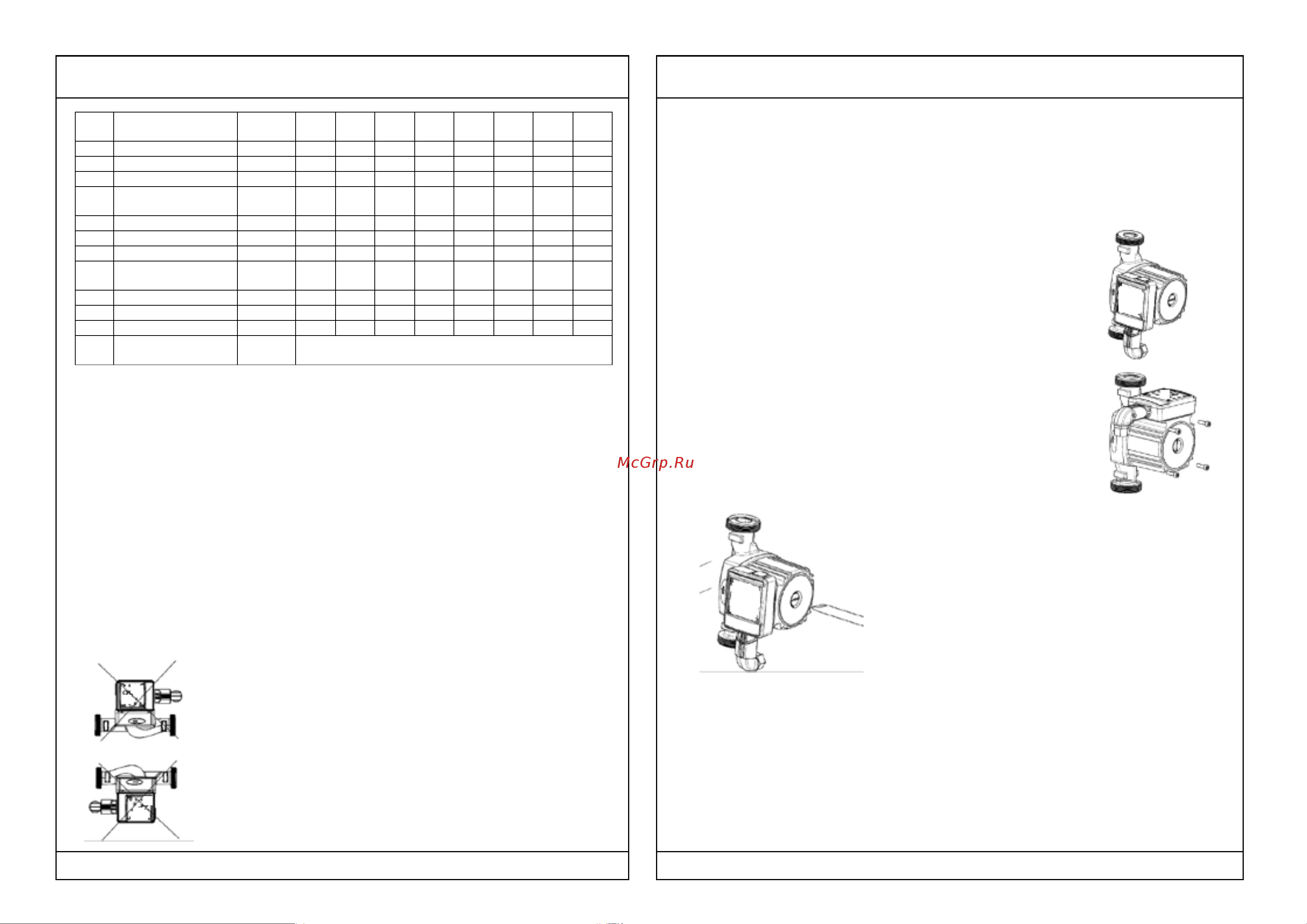

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
13
Максимальный
напор:
13.1
-скорость I
м
3
3
3
3
7
3
3
7
13.2
-скорость II
м
3,7
5
3,7
5
7,5
3,7
5
7,5
13.3
-скорость III
м
4,2
6
4,2
6
8
4,2
6
8
14
Максимальный
расход:
14.1
-скорость I
м3/час
1,1
1,3
1,1
1,3
2,7
1,1
1,3
2,7
14.2
-скорость II
м3/час
2,2
2,3
2,2
2,3
5,7
2,2
2,3
5,7
14.3
-скорость III
м3/час
3,0
3,3
3,0
3,3
7,0
3,0
3,3
7,0
15
Потребляемая
мощность
15.1
-скорость I
Вт
38
46
38
46
145
38
46
145
15.2
-скорость II
Вт
53
67
53
67
170
53
67
170
15.3
-скорость III
Вт
72
93
72
93
182
72
93
182
16
Средний полный
ресурс
тыс.
маш.час
50
4. Описание конструкции
4.1. Циркуляционные насосы VALTEC.VRS представляют собой моноблочные
электронасосы с однофазным трёхскоростным электродвигателем.
4.2. Конструктивное исполнение «с мокрым ротором» предполагает, что ротор
электродвигателя, вал и подшипники при работе насоса смазываются и
охлаждаются перекачиваемой жидкостью.
4.3. Корпус насоса выполнен из чугуна; кожух статора – из алюминиевого
сплава; крыльчатка - из полипропилена, армированного стекловолокном.
4.4. Насосы снабжены устройством защиты от перегрева. При превышении
температуры обмотки статора 150°С, отключается электропитание насоса.
Последующее включение насоса возможно только после остывания обмотки.
4.5. Перегрев обмотки свидетельствует о наличии помех в работе насоса
(засорение рабочей камеры, «закисание» подшипников, длительная работа на
«закрытую задвижку» и т.п.). В случае срабатывания тепловой защиты, до
включения насоса необходимо выявить и устранить причину перегрева.
5. Указания по монтажу и подключению
5.1. Перед установкой насоса система отопления должна
быть промыта.
5.2. Направление движения теплоносителя должно
совпадать с направлением стрелки на корпусе насоса.
5.3. Для увеличения срока службы рекомендуется
устанавливать циркуляционный насос в обратную
магистраль.
5.4. Перед насосом рекомендуется устанавливать фильтр
механической очистки с размером ячейки 500÷800 мкм.
5.5. Насос следует устанавливать так, чтобы вал двигателя
находился в горизонтальном положении.
5.6. Не допускается устанавливать насос клеммной коробкой вниз.
5.7. Насос следует подключать к электросети трёхжильным кабелем с
сечением жилы не менее 0,75 мм2. Присоединительные клеммы расположены
под крышкой клеммной коробки. Подключение насоса к заземляющему
контуру обязательно.
5.8. В цепи питания насоса должно быть установлено УЗО с током
срабатывания не более 30 мА.
5.9. Клеммная коробка должна быть расположена таким
образом, чтобы возможность попадания в неё воды
была полностью исключена.
5.10. Кожух электродвигателя с клеммной коробкой
может быть переустановлен в любое удобное
положение. Для этого шестигранным ключом
отвинчиваются 4 винта крепления кожуха к корпусу
насоса. Кожух устанавливается в нужное положение.
5.11. Кожух электродвигателя насоса допустимо
поворачивать только при полностью слитом
теплоносителе.
6. Указания по запуску в эксплуатацию
6.1. Перед запуском насоса система отопления должна
быть заполнена теплоносителем. Статическое давление
в точке установки насоса не должно быть менее
указанного в таблице технических характеристик.
6.2. Из системы необходимо полностью удалить
воздух.
6.3.Переключатель скоростей насоса следует
установить в положение III, и произвести пуск
насоса.
6.4. На работающем насосе необходимо отвинтить
пробку для удаления воздуха из корпуса насоса.
После выпуска воздуха, пробку следует
установить на место.
6.5. Скорость насоса выбирается, исходя из требуемого режима работы
системы.
7. Указания по эксплуатации
7.1. В процессе эксплуатации насоса следует периодически проверять
отсутствие попадание влаги на клеммную коробку.
7.2. Процедуру выпуска воздуха из корпуса насоса (см.п.6.4.) следует
производить один раз в полгода, а также после каждого опорожнения и
заполнения системы теплоносителем. При этом следует соблюдать
