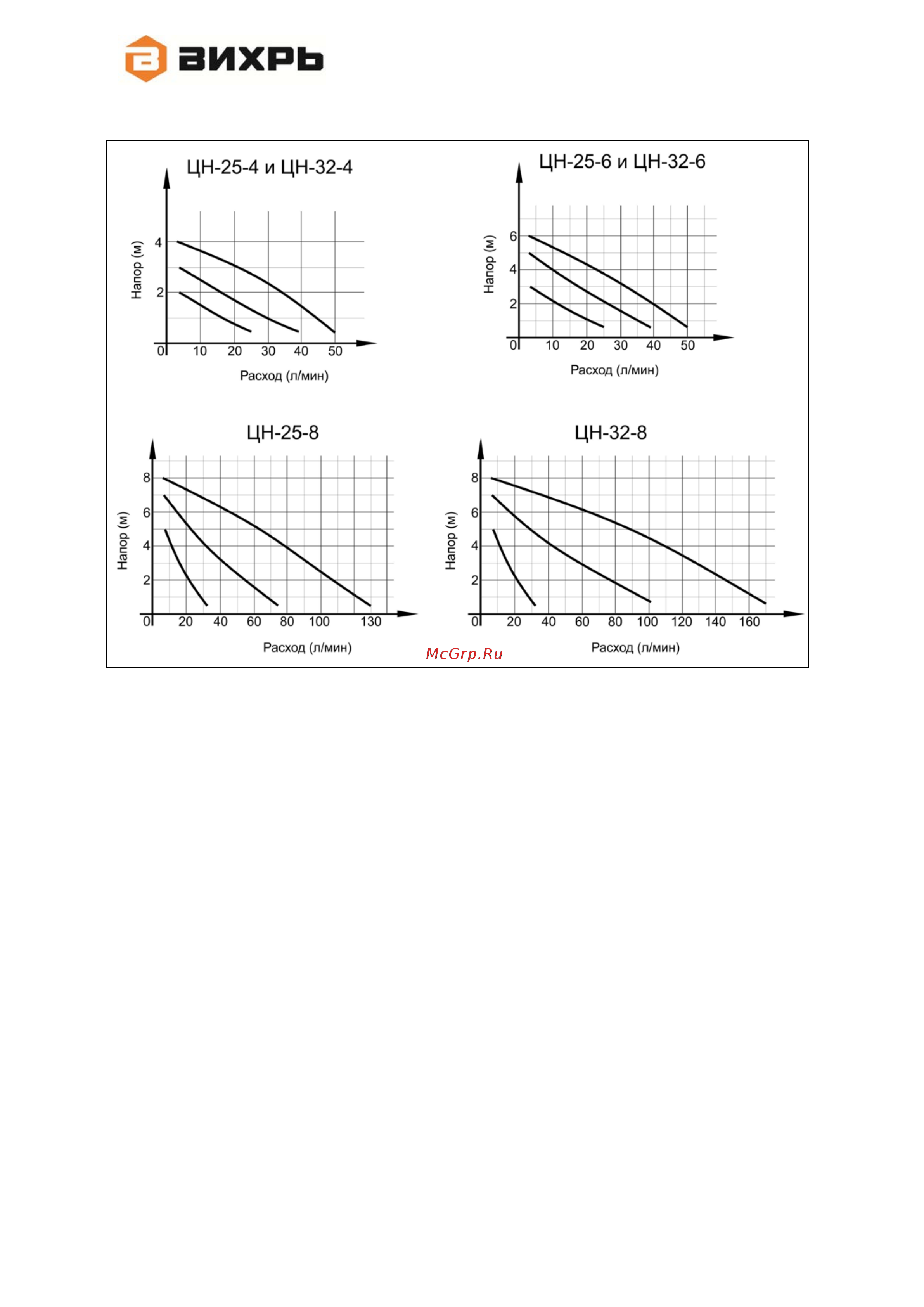

Напорно-расходная характеристика электронасоса (в зависимости

от модели)

График 1 Напорно-расходная характеристика

6. ПОДБОР ЦИРКУЛЯЦИОННОГО НАСОСА

В названии циркуляционных насосов Вихрь отражены два

параметра, например: ЦН-25-4.

Первые две цифры — это диаметр присоединительных патрубков.

В нашем случае 25 мм (1 дюйм) — диаметр резьбы гаек, поставляемых

в комплекте с циркуляционным насосом. Он должен соответствовать

диаметру труб (переходников) в системе отопления. В системах

отопления наиболее распространены два диаметра - 25 и 32 мм.

Второе число обозначает максимальный напор насоса. В нашем

примере максимальный напор составляем 4 м, то есть он может

создавать избыточное давление до 0,4 атм. Этот параметр должен

превышать расчетный напор требуемый для системы отопления.

Пример упрощенного расчета требуемого напора будет приведен ниже.

Потребляемая мощность циркуляционных насосов регулируется

ступенчато (3 положения). Мощность и максимальный напор для

каждой ступени указан в таблице на корпусе насоса. Кабель питания

подключается к клеммной колодке и в комплект не входит.

6.1 Оценка мощности основного нагревателя

Расчет циркуляционного насоса выполняют, исходя из потребности
