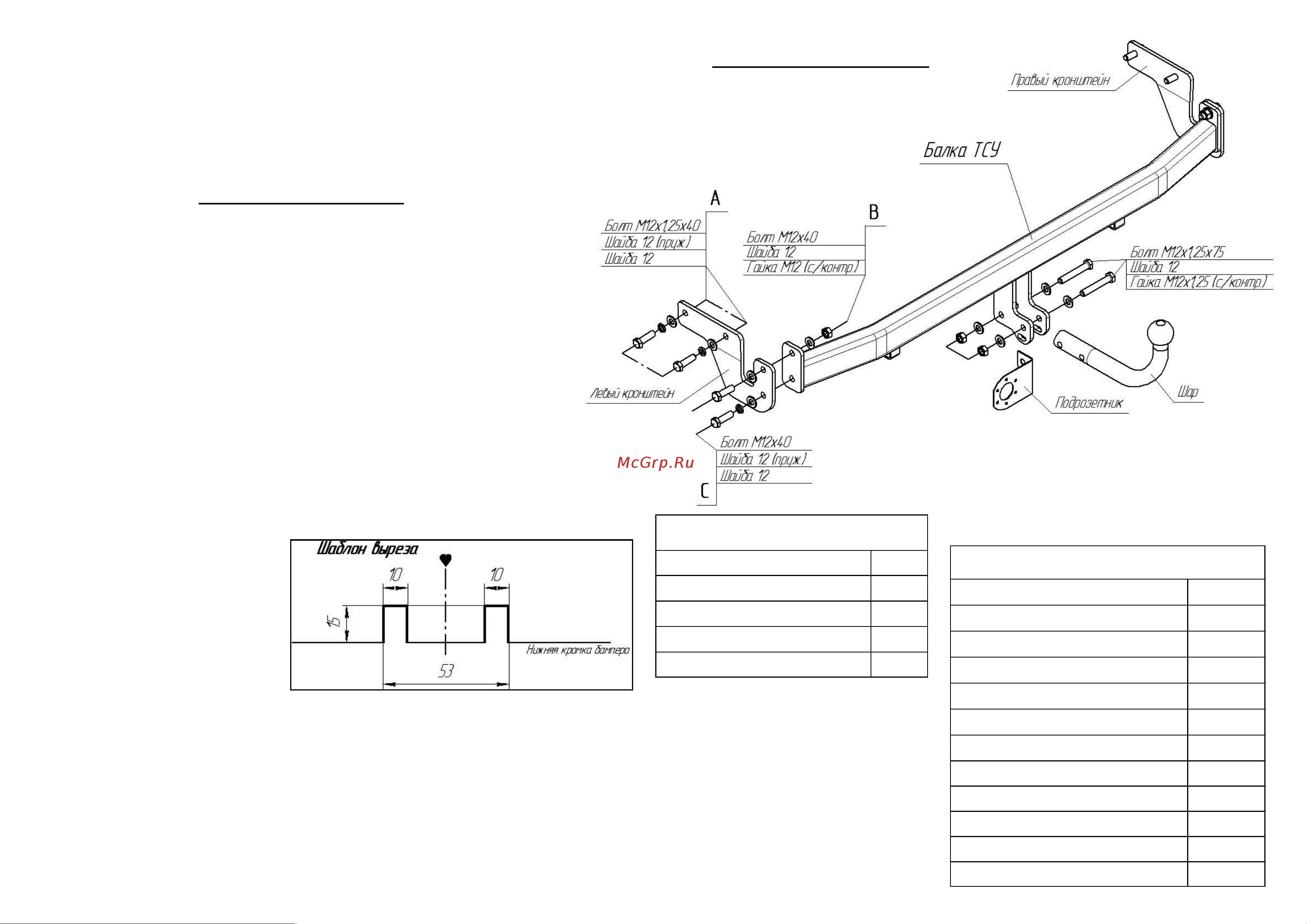

СХЕМА МОНТАЖА ТСУ

ПОРЯДОК МОНТАЖА

 Демонтируйте задние фонари и бампер.

 Снимите вставку бампера (больше не понадобится).

 Установите левый и правый кронштейны и закрепите

их в точках «А» болтами М12х1,25х40.

 Закрепите балку ТСУ между кронштейнами в точках

«В» и «С» (см. схему монтажа).

 Затяните весь крепёж с моментом: М12—79Nm .

 Сделайте вырез бампера по шаблону и установите его

на место. Снизу бампер крепить снятыми клипсами.

 Установите шар и подрозетник на балку ТСУ.

 Выполните электромонтаж световой сигнализации.

 Установку ТСУ рекомендуется производить только

специалистами

в автомастерских.

Производитель гарантирует, что данное изделие по используемым ма-

териалам, применяемой технологии производства и другим показателям

соответствует образцам, прошедшим испытания на прочность и отвечает

общим техническим требованиям по ГОСТ Р 41.55-2005. Во избежание

возможных ошибок, перед установкой внимательно ознакомьтесь с ин-

струкцией по монтажу и возможностью применения данного ТСУ к Вашему

автомобилю.

Комплектность изделия

Балка ТСУ 1 шт.

Кронштейн левый 1 шт.

Кронштейн правый 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

СХЕМА МОНТАЖА ТСУ

Коробка упаковочная

Болт М12х1,25х75 2 шт.

Болт М12х40 4 шт.

Болт М12х1,25х40 4 шт.

Гайка М12 с/контр. 2 шт.

Гайка М12х1,25 с/контр. 2 шт.

Шайба 12 пруж. 6 шт.

Шайба 12 14 шт.

Шар VH 0840 1 шт.

Подрозетник 1 шт.

Защитный колпачок 1 шт.

Комплект электрики БАФ-0180 1 компл.

Инструкция по монтажу 1 шт.
