Розетка семиконтактная со жгутом в сборе

Розетка с хромированным покрытием в сборе 1 шт.

Жгут электропроводов 1900 мм 1 компл.

Винт М4 х 30 3 шт.

Гайка М4 с/стопорящаяся 3 шт.

Шайба 4 3 шт.

Штеккер (клипса) 7 шт.

ПОРЯДОК МОНТАЖА

 Снять буксировочные петли. (В дальнейшем не понадобятся)

 Приспустить глушитель.

 Установите кронштейны и закрепить их не затягивая в указанных

точках, согласно рисунка.

 В точках «В» использовать болты крепления буксировочных пе-

тель.

 Закрепите балку между кронштейнами, после этого затяните все

гайки.

 Закрепите глушитель.

 Смонтируйте шар ТСУ и кронштейн розетки

 Выполните электромонтаж сигнализации.

 Установку ТСУ рекомендуется производить в оборудованных ма-

стерских.

Контакт

Цвет провода

на ТСУ

Место соединения

Желтый

Левый поворот

Белый

Задний противоту-

манный

Черный

Масса

Желто-

зеленый

Правый поворот

Коричневый

Освещение номера

Красный

Стоп-сигнал

Голубой

Габарит

Производитель гарантирует, что данное изделие по используемым

материалам, применяемой технологии производства и другим показате-

лям соответствует образцам, прошедшим испытания на прочность и

отвечает общим техническим требованиям по ГОСТ Р 41.55-2005. Во

избежание возможных ошибок, перед установкой внимательно озна-

комьтесь с инструкцией по монтажу и возможностью применения дан-

Коробка упаковочная

Гайка М12 с/контр. 2 шт.

Гайка М12х1,25 с/контр. 2 шт.

Шайба 12 9 шт.

Шайба 12 пруж. 5 шт.

Болт М12х40 6 шт.

Болт М12х1,25х75 2 шт.

Болт М12х75 1 шт.

Шар VH0804 1 шт.

Гайка М12 с поводком 3шт.

Втулка промежуточная 22 мм. 1 шт.

Защитный колпачок (хром) 1 шт.

Кронштейн розетки (хром.) 1 шт.

Инструкция по монтажу 1 шт.

Комплектность изделия

Балка ТСУ 1 шт.

Кронштейн правый 1 шт.

Кронштейн левый 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

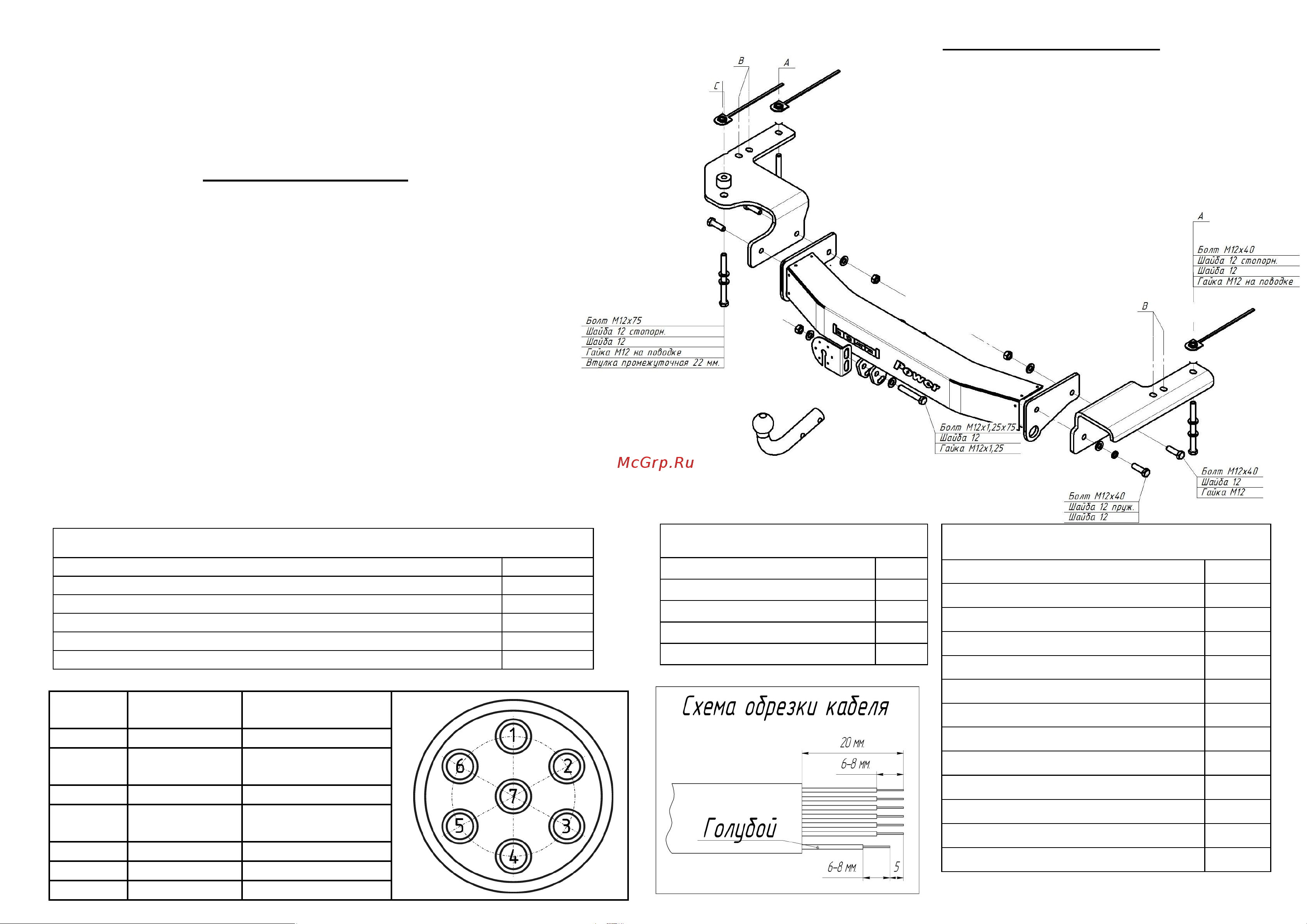

СХЕМА МОНТАЖА ТСУ
