Комплектность изделия

Балка ТСУ 1 шт.

Кронштейн правый 1 шт.

Кронштейн левый 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

ПОРЯДОК МОНТАЖА

 Снять буксировочные петли. (В дальнейшем не понадобятся)

 Приспустить глушитель.

 Установите кронштейны и закрепить их не затягивая в указанных

точках, согласно рисунка.

 В точках «В» использовать болты крепления буксировочных петель.

 Закрепите балку между кронштейнами, после этого затяните все

гайки.

 Закрепите глушитель.

 Смонтируйте шар ТСУ и кронштейн розетки

 Выполните электромонтаж сигнализации.

 Установку ТСУ рекомендуется производить в оборудованных ма-

стерских.

Производитель гарантирует, что данное изделие по используемым материа-

лам, применяемой технологии производства и другим показателям со-

ответствует образцам, прошедшим испытания на прочность и отвечает

общим техническим требованиям по ГОСТ Р 41.55-2005. Во избежание

возможных ошибок, перед установкой внимательно ознакомьтесь с

инструкцией по монтажу и возможностью применения данного ТСУ к

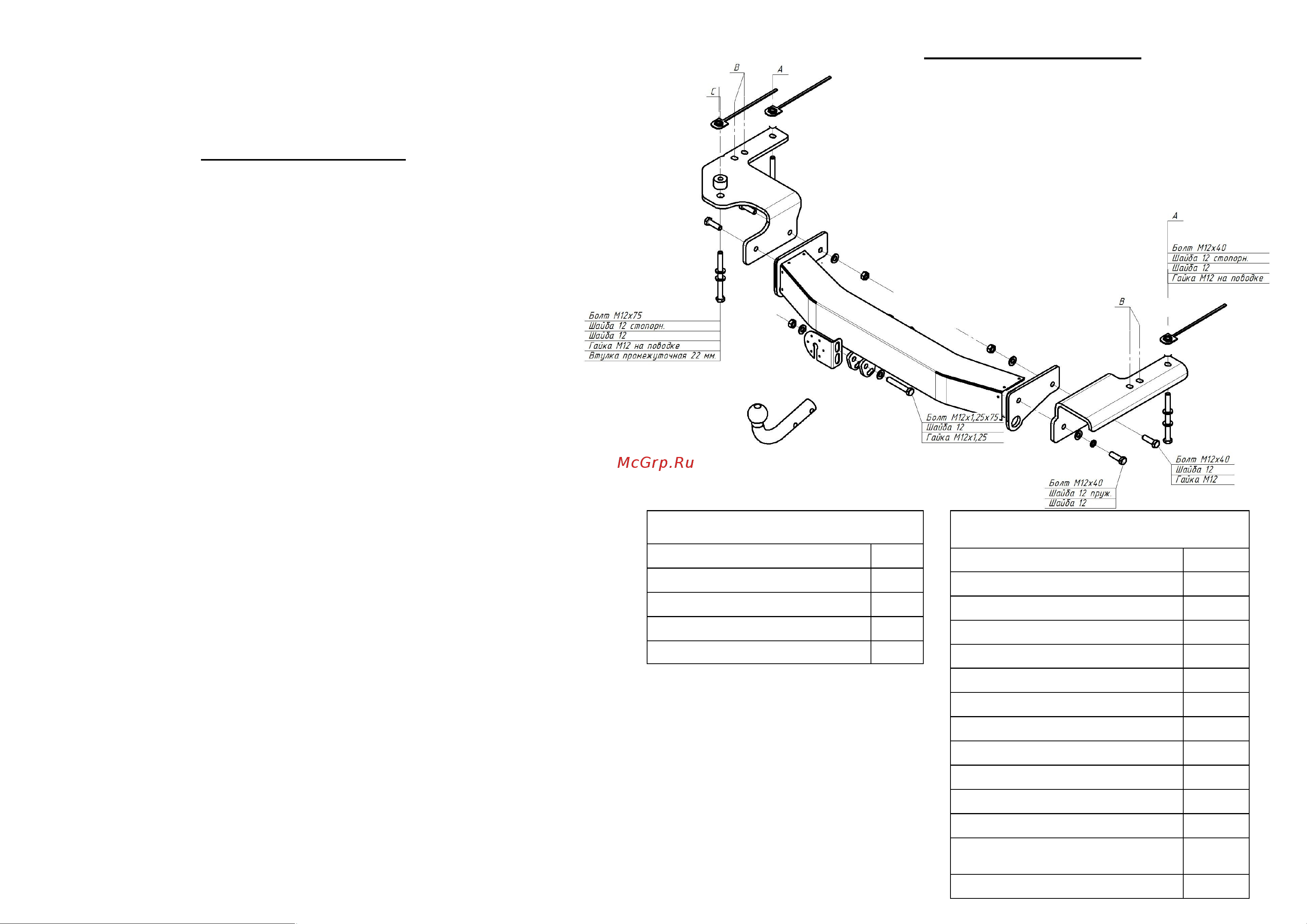

СХЕМА МОНТАЖА ТСУ

Коробка упаковочная

Гайка М12 с/контр. 2 шт.

Гайка М12х1,25 с/контр. 2 шт.

Шайба 12 9 шт.

Шайба 12 пруж. 5 шт.

Болт М12х40 6 шт.

Болт М12х1,25х75 2 шт.

Болт М12х75 1 шт.

Шар VH0804 1 шт.

Гайка М12 с поводком 3шт.

Втулка промежуточная 22 мм. 1 шт.

Защитный колпачок (хром.) 1 шт.

Кронштейн розетки (нерж.) 1 шт.

Комплект электрики БАФ-0180

компл.

Инструкция по монтажу 1 шт.
