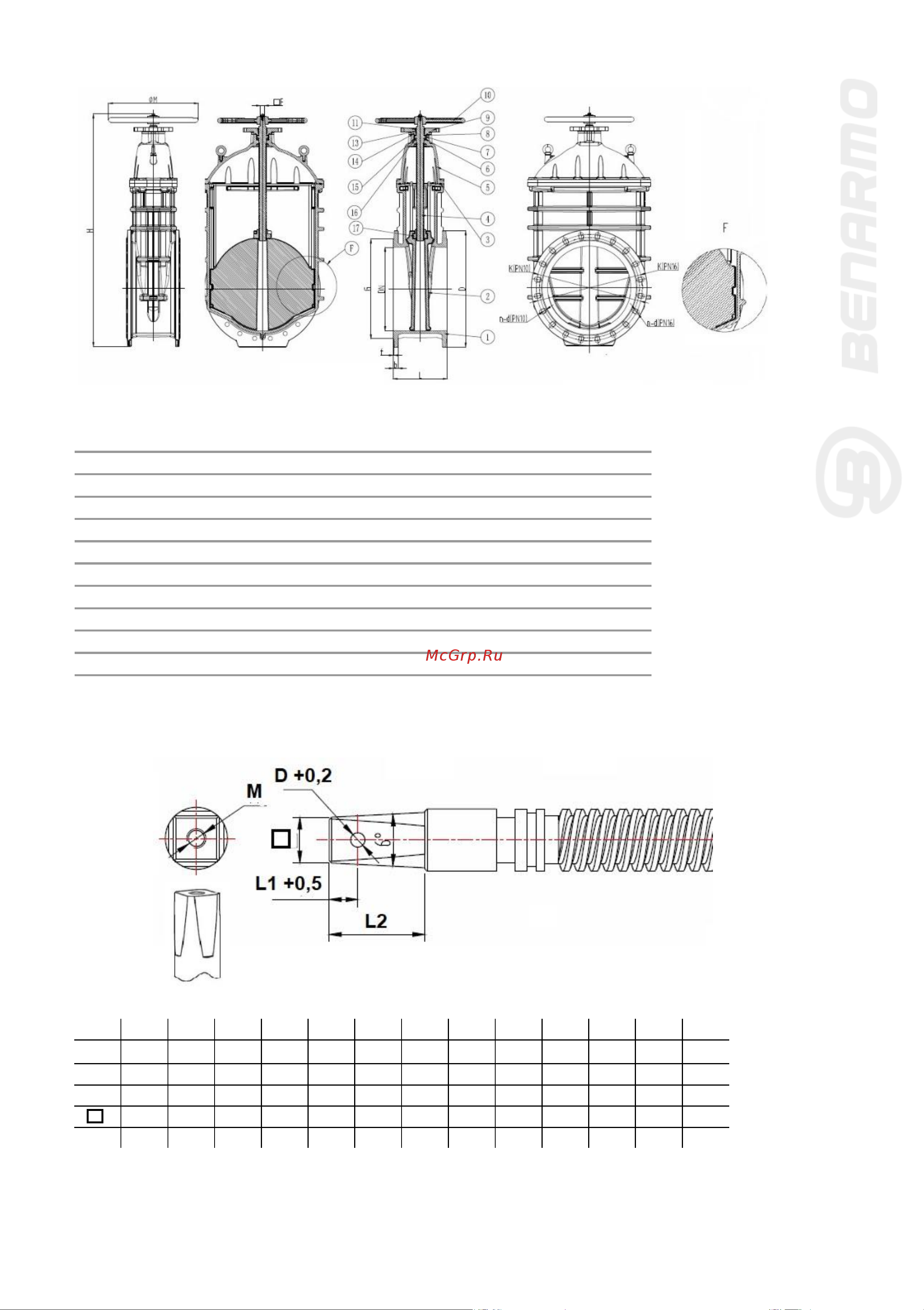

Рис.2 Задвижка чугунная 30ч39р фл. DN 350- DN 600 с направляющими клина.
Таблица 2. Конструкция и спецификация материалов задвижки Рис.2.
№
Наименование
Материал
Стандарт
1
Корпус
ВЧШГ (GGG50)
DIN 1693
2
Обрезиненный клин
ВЧШГ (GGG50+EPDM)
DIN 1693
3
Уплотнение
EPDM
ISO 4633
4
Шток
Нерж. ст (SS420)
ASTM A959
5
Крышка
ВЧШГ (GGG50)
DIN 1693
6
Упорная шайба
Латунь
EN 12167
7
Направляющее кольцо
Латунь
EN 12167
8
Упорная гайка
Латунь
EN 12167
9
Верхний фланец
ВЧШГ (GGG50)
DIN 1693
10
Маховик
ВЧШГ (GGG50)
DIN 1693
11—16
Уплотнительное кольцо
EPDM
ISO 4633
17
Основная гайка
Латунь
EN 12167
Рис.2 Шток задвижек чугунных 30ч39р фл. DN 50- DN 600.
Таблица №3. Геометрические размеры штока задвижек.
DN
50
65
80
100
125
150
200
250
300
350
400
500
øD
6
6
6
6
6
6
6
6
6
6
6
6
L1
12,5
12,5
12,5
12,5
12,5
12,5
12,5
12,5
12,5
12,5
12,5
17,5
L2
32
35
35
40
40
40
45
45
45
45
45
70
14
14
17
19
19
19
24
27
27
27
27
30
M
М8
М8
М8
М8
М8
М8
М8
М10
М10
М10
М10
М10
