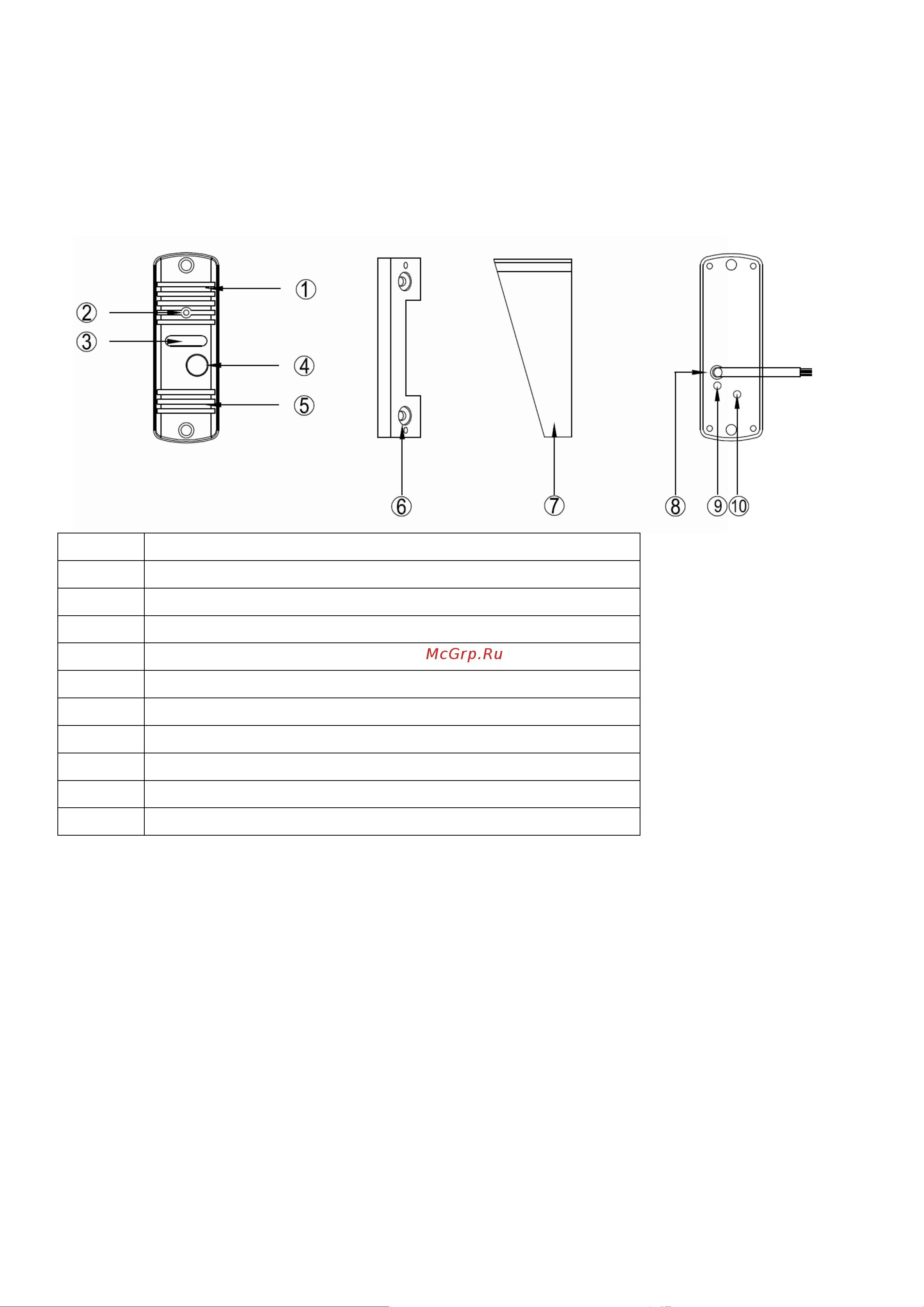

Обозначения и назначение частей вызывной панели

Позиция Назначение

1 Микрофон

2 Встроенная видеокамера

3 Окно ИК-подсветки

4 Кнопка вызова

5 Динамик

6 Угловой кронштейн

7 Козырек

8 Кабель подключения вызывной панели к монитору и замку

9 Регулятор чувствительности микрофона

10 Регулятор громкости динамика

Схема подключения

Внимание:

1. Во избежание неправильной работы и повреждения устройств внимательно изучите руководства по

ус

тановке и подключению монитора и панели.

2. Не включайте питание монитора, пока не будут выполнены все соединения. При подключении всех

ус

тройств необходимо соблюдать полярность.

3. Для ис

ключения помех и искажений аудио и видеосигналов для подключения AHD вызывных панелей

рекомендуется использовать кабель типа КВК 2х0,75 кв. мм или аналогичный с медными жилами и

оплеткой.

4. Использование кабелей типа UTP/FTP, КСПВ или аналогичных, не предназначенных для передачи

видеосигнала, может привести к помехам на изображении, а так же к однос

торонней слышимости из-за

взаимопроникновения сигналов.

5. При использовании вызывных панелей, мониторов или блоков сопряжения разных производителей или

разных серий подключение должно производитьс

я по назначению сигналов, а не по цветам проводов, т.к.

разные производители или серии используют разные цветовые схемы.

6. Мониторы других производителей могут иметь несовместимость с вызывной панелью

по аудиоканалу, что

может приводить к появлению самовозбуждения, односторонней слышимости или отсутствию открывания

замка. Неработоспособность изделий TM Falcon Eye с оборудованием других брендов не является

гарантийным случаем.

Комплект поставки

1. Вызывная панель – 1шт.

2. Угловой кронштейн – 1шт.

3. Козырек – 1шт.

4. Комплект крепежа – 1шт.

5. Паспорт – 1шт.
