4.3. Включение и управление работой котла

Включение и управление работой котла выполняется при помощи пьезокнопки, кнопки розжига,

регулятора режима работы и кнопки выключения, расположенных на газовом клапане котла (смотрите

рисунок 7.1).

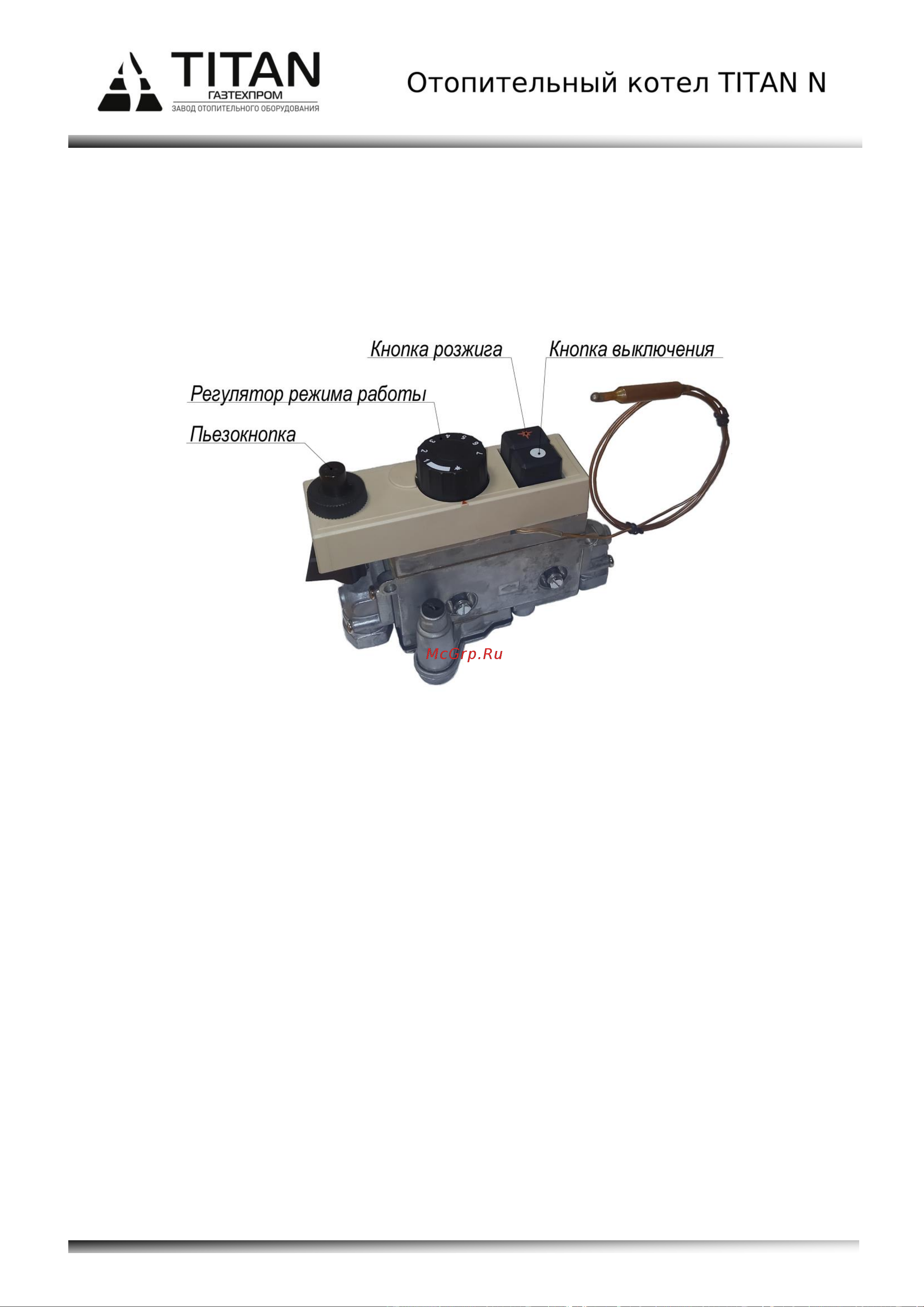

Рисунок 7.1 – элементы управления газового клапана с пьезорозжигом

Регулятор режима работы используется для:

1) Розжига запальной горелки;

2) Розжига от запальной горелки основных горелок с установкой температуры котла.

Для розжига запальной горелки необходимо:

1) Открыть кран подачи газа к котлу.

2) Повернуть регулятор режима работы по часовой стрелке до упора (до значка искры)

3) Нажать и удерживать кнопку розжига.

4) Нажать другой рукой пьезокнопку до щелчка.

При этом должно произойти зажигание запальной горелки (пламя запальной горелки можно

проконтролировать через смотровое окошко на передней панели горелки котла). Если зажигание

запальной горелки не произошло, нажмите пьезокнопку еще раз.

ВНИМАНИЕ! Не отпускайте кнопку розжига на клапане и продолжайте удерживать ее в нажатом

положении даже после зажигания горелки.

5) Через 20…30 секунд после розжига и стабилизации пламени запальной горелки – отпустите кнопку

розжига на клапане. Запальная горелка должна продолжать гореть ровным пламенем без рывков и

проскоков.
