Руководство по эксплуатации

максимальное коммутируемое напряжение переменного тока, В .............................. .42;

максимальный коммутируемый постоянный/переменный ток, А ................................... 3;

сопротивление замкнутого контакта, Ом .................................................... не более 0,15.

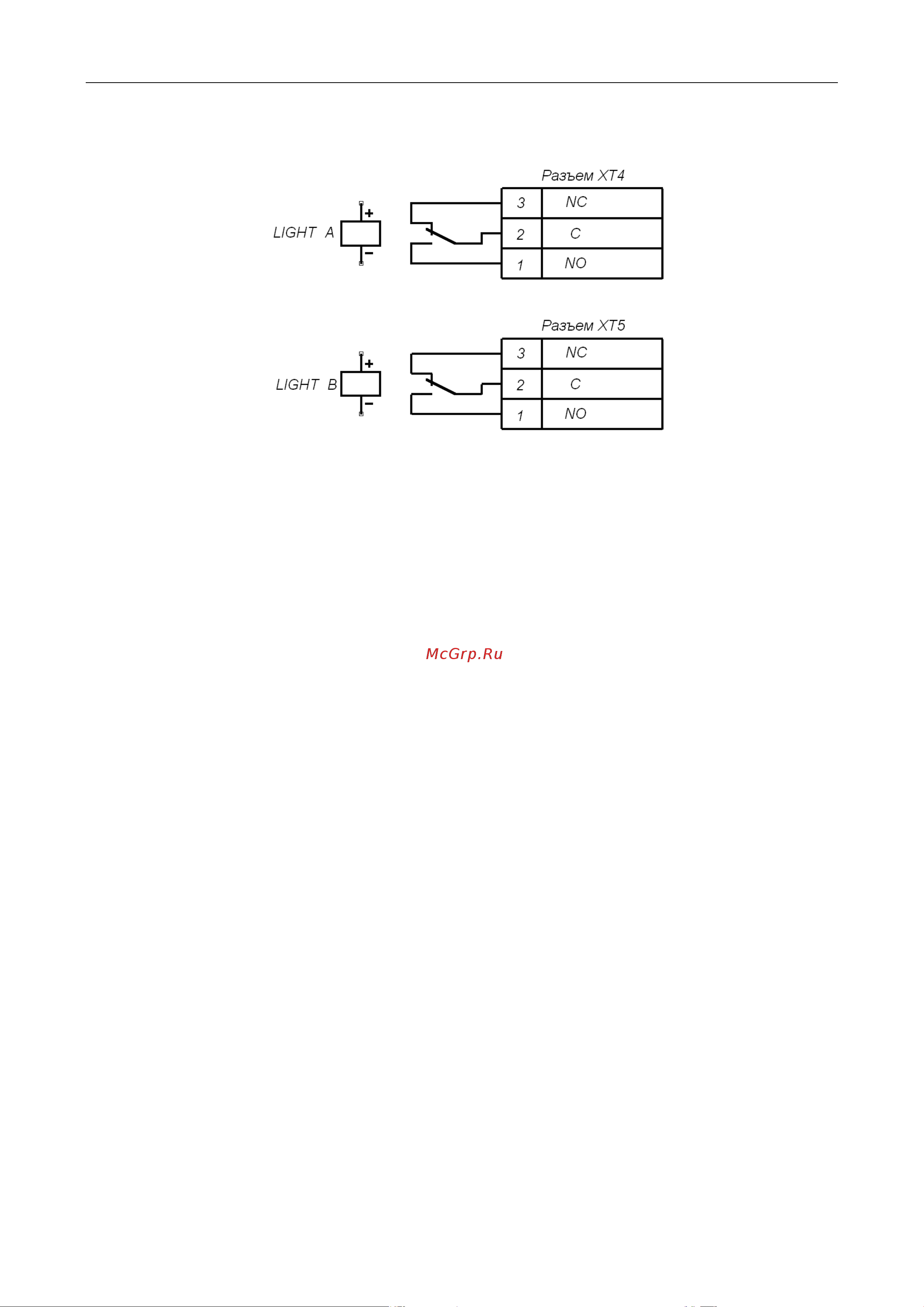

Рисунок 9. Выходные каскады для Light A и Light B

5.10 Механическая разблокировка турникета

Функция механической разблокировки турникета предназначена для разблокировки

турникета в аварийном режиме, например, при выходе из строя подключенного источника

питания.

Для осуществления механической разблокировки турникета необходимо вставить ключ (14)

в замок механической разблокировки (15), повернуть его на угол 90°

по часовой стрелке и извлечь ключ из замка. После этого преграждающие планки турникета

можно будет свободно поворачивать в обе стороны.

Для выключения функции аварийной разблокировки турникета необходимо, чтобы одна из

планок заняла исходное положение (преграждающее проход), после чего повернуть ключ

(14) механического замка (15) против часовой стрелки и извлечь его из замка.

5.11 Нештатные ситуации в работе турникета и реакция на них

Турникет дает возможность получения информации о возникновении следующих нештатных

ситуаций в его работе:

• несанкционированный проход;

• задержка в момент прохода длительностью более 30 с;

• выход из строя одного или обоих оптических датчиков поворота преграждающих

планок.

В каждом из указанных случаев происходит формирование специального сигнала Ready.

В случае несанкционированного прохода через турникет сигнал Ready формируется

следующим образом. При повороте преграждающих планок на 8° срабатывает один из

оптических датчиков поворота преграждающих планок (рис. 14) и размыкаются выходные

контакты Ready и Common (начало сигнала). При возвращении преграждающих планок в

исходное положение происходит нормализация обоих указанных оптических датчиков и

замыкание выходных контактов Ready и Common (окончание сигнала).

В случае задержки в момент санкционированного прохода длительностью более 30 с сигнал

Ready формируется следующим образом. Если в течение 30 секунд с момента начала

прохода, который определяется поворотом преграждающих планок на угол не менее 8° (т.е.

активизацией одного из оптических датчиков), не происходит возврат преграждающих

планок в исходное положение, выходные контакты Ready и Common размыкаются (начало

сигнала). При возвращении преграждающих планок в исходное положение происходит

нормализация обоих указанных оптических датчиков и замыкание выходных контактов

Ready и Common (окончание сигнала).
