Турникет-трипод электромеханический PERCo-TTR-04.1

5 КРАТКОЕ ОПИСАНИЕ

5.1 Основные особенности

• Турникет может работать как автономно, от ПДУ или устройства РУ, так и под

управлением СКУД.

• При выключении питания турникета оба направления прохода остаются в том состоянии,

в котором они были на момент выключения питания (закрытом, если данное

направление было закрыто на момент выключения, или в открытом, если данное

направление было открыто на момент выключения).

• В турникет встроен замок механической разблокировки, позволяющий в случае

необходимости с помощью ключа разблокировать его (обеспечить свободный поворот

преграждающих планок).

• Предусмотрена возможность подключения к турникету:

− устройства, подающего команду аварийной разблокировки Fire Alarm (например, от

пожарной сигнализации).

− ДКЗП и сирены.

− выносных индикаторов.

• В турникете предусмотрено два режима управления – импульсный и потенциальный.

• Механизм доворота обеспечивает автоматический доворот преграждающих планок до

исходного положения после каждого прохода.

• Демпфирующее устройство обеспечивает плавную бесшумную работу турникета.

• В турникете установлены оптические датчики поворота преграждающих планок,

позволяющие корректно фиксировать факт прохода.

• На турникет подается безопасное для человека напряжение питания – не более 14 В

(при наличии выносных индикаторов – не более 42 В).

• Турникет имеет низкое энергопотребление – не более 8,5 Вт.

• Плата управления турникетом имеет гальваническую развязку выходов.

5.2 Устройство турникета

Общий вид турникета показан на рис. 2. Номера позиций в тексте настоящего Руководства

по эксплуатации указаны в соответствии с рис. 2.

Турникет состоит из стойки турникета (1) с преграждающими планками (5) и ПДУ (10) с

кабелем (11). Стойка турникета (1) выполнена в виде сварной металлической конструкции и

крышки с блоком индикации (2). Внутри стойки турникета расположены плата CLB (Control

Logic Board) и механизм доворота, состоящий из: устройства доворота (толкатель, пружины

и ролик), механизма управления с оптическими датчиками поворота преграждающих планок

и блокирующим устройством (шпонкой), а также замка механической разблокировки (15).

Кроме того, на механизме доворота установлен поворотный механизм (4), в состав которого

входят: демпфирующее устройство, кольцо контрольное и планшайба (3), в которую

устанавливаются три преграждающие планки (5).

На передней панели крышки (2) расположен блок индикации. На нем расположены

индикаторы направления разрешенного прохода (зеленые стрелки) и индикатор запрета

прохода (красный крест).

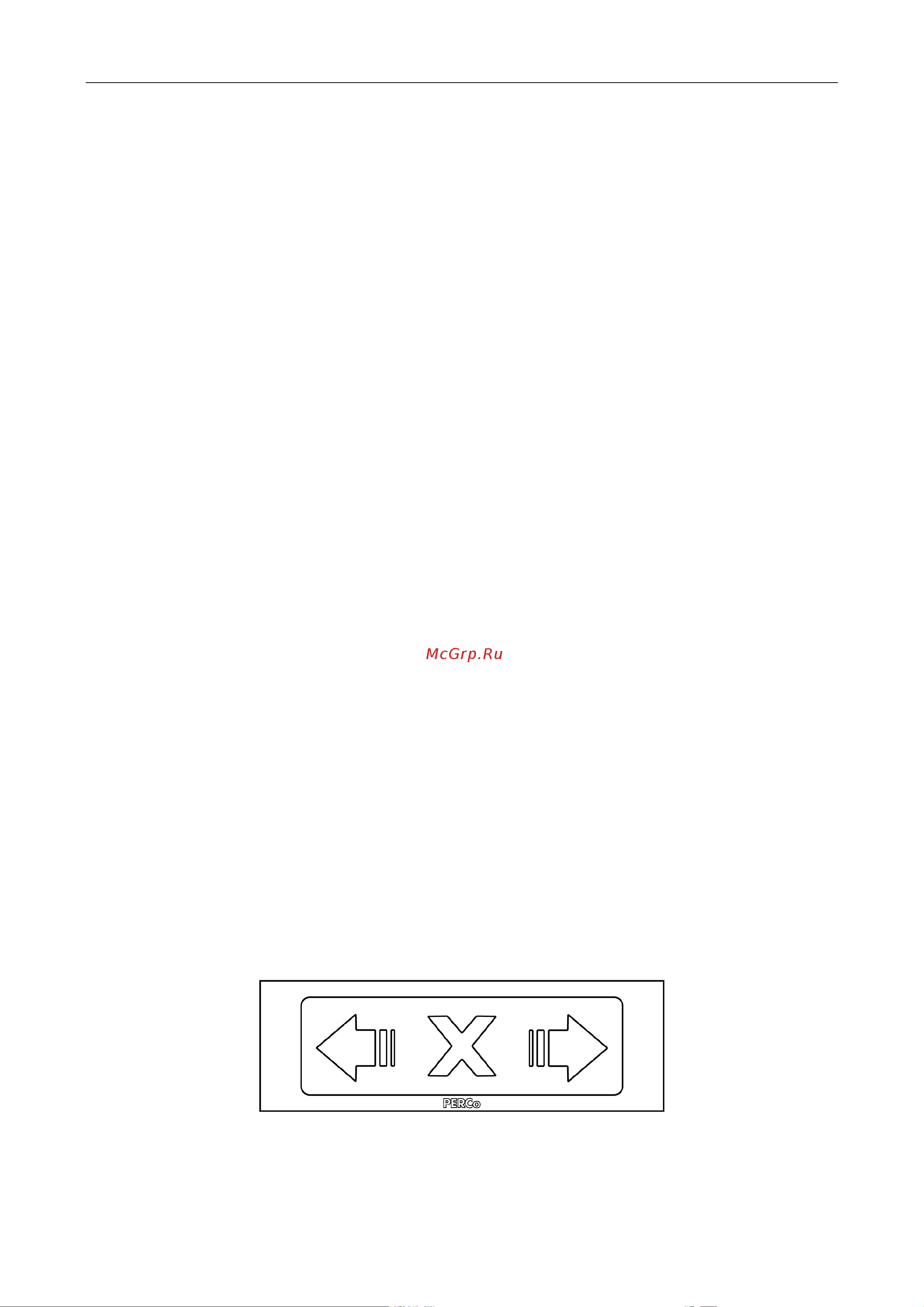

Рисунок 3. Блок индикации турникета

ПДУ / устройство РУ / контроллер СКУД (10) и источник питания турникета (8) подключаются

к плате CLB кабелями (9) и (11) в соответствии со схемой электрической соединений (см.

рис. 12).
