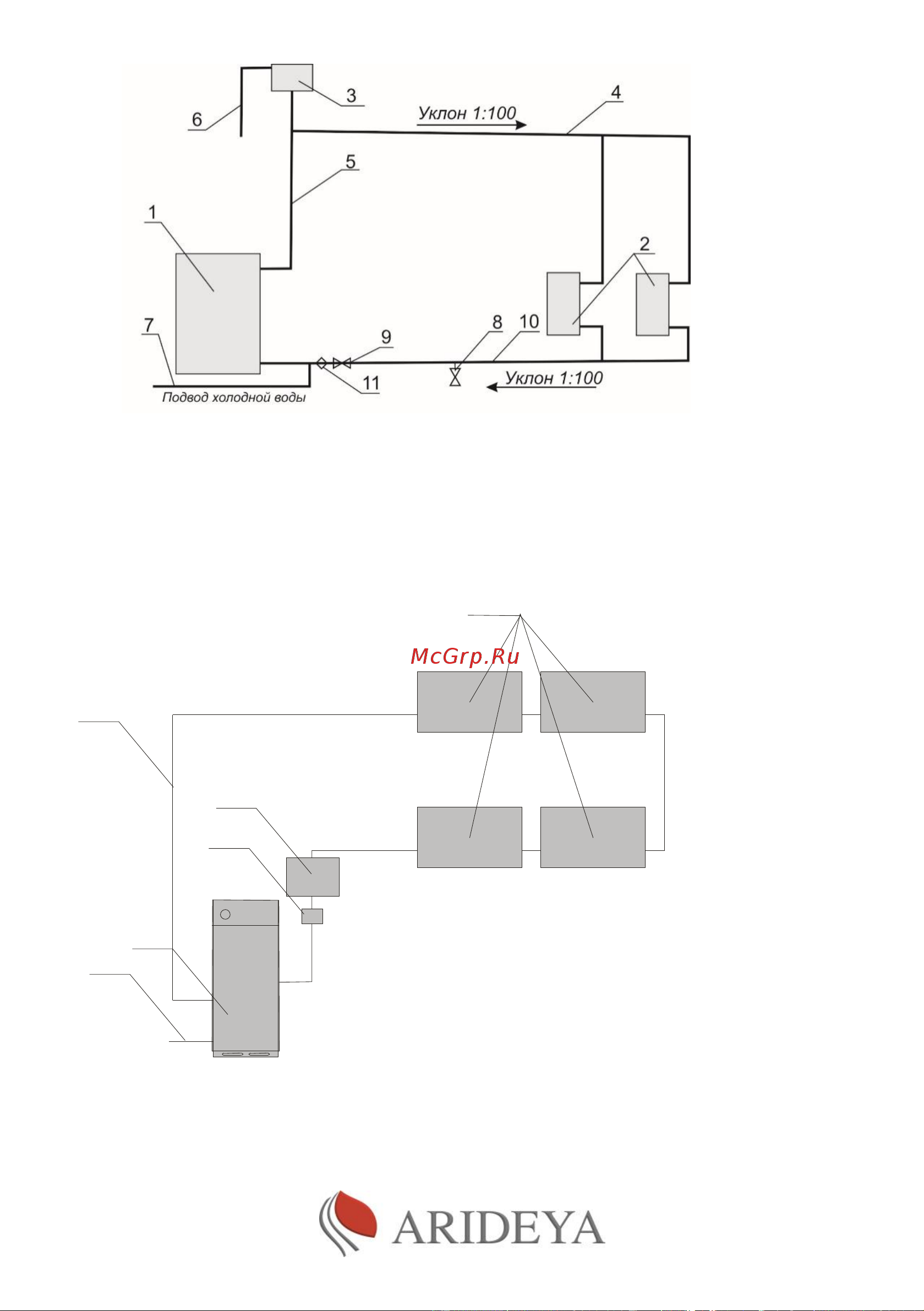

Рис.4-2. Примерная схема монтажа котла в открытой системе отопления.

1. Котёл ARIDEYA

2. Нагревательные приборы (радиаторы)

3. Расширительный бачок

4. Трубопровод подачи

5. Главный стояк

6. Переливной патрубок

7. Водопровод

8. Спускной вентиль

9. Вентиль отопления

10. Обратный трубопровод

11. Фильтр

Рис.4-3. Примерная схема монтажа котла в закрытой системе отопления.

1. Котёл ARIDEYA

2. Водопровод

3. Нагревательные приборы (радиаторы)

4. Циркуляционный насос

5. Расширительный бачок

6. Трубопровод
