6. УСТРОЙСТВО КОТЛА

6.1. Общий вид котла приведен на рис.2-1

6.2.Котел представляет собой сборную конструкцию прямоугольной формы, состоящую из

сварного теплообменника поз.1,дымоотводящего патрубка поз.7, дверок поз.2, поз.3. Верхняя

дверка предназначена для загрузки топлива, нижняя дверка – для обслуживания колосников. В

нижней дверке имеется задвижка, с помощью которой регулируется подвод воздуха под колосники

для горения топлива поз.4 с регулировочным винтом поз.5. Для открывания и фиксации дверок в

закрытом положении установлены ручки поз.6.

В дымоотводящем патрубке (дымоход) поз.7 размещен шибер поз.8 с рукояткой для регули-

рования величины разрежения за котлом. Вращение шибера ограничено упором. Шибер имеет два

крайних положения. В одном – дымоход закрыт, в другом полностью открыт. Положение шибера в

дымоходе можно определить по расположению рукоятки шибера над дымоходом. Если рукоятка

расположена вдоль оси котла и дымохода – дымоход открыт. Если рукоятка расположена поперек

оси котла и дымохода – дымоход закрыт.

На верхней переднейчасти котла расположены штуцер для установки терморегулятора

поз.11 и штуцер установки указателя температуры поз. 10.патрубки подключения системы поз.9.

патрубок подключения ТЭН поз.12. Место подключения заземления поз.13.

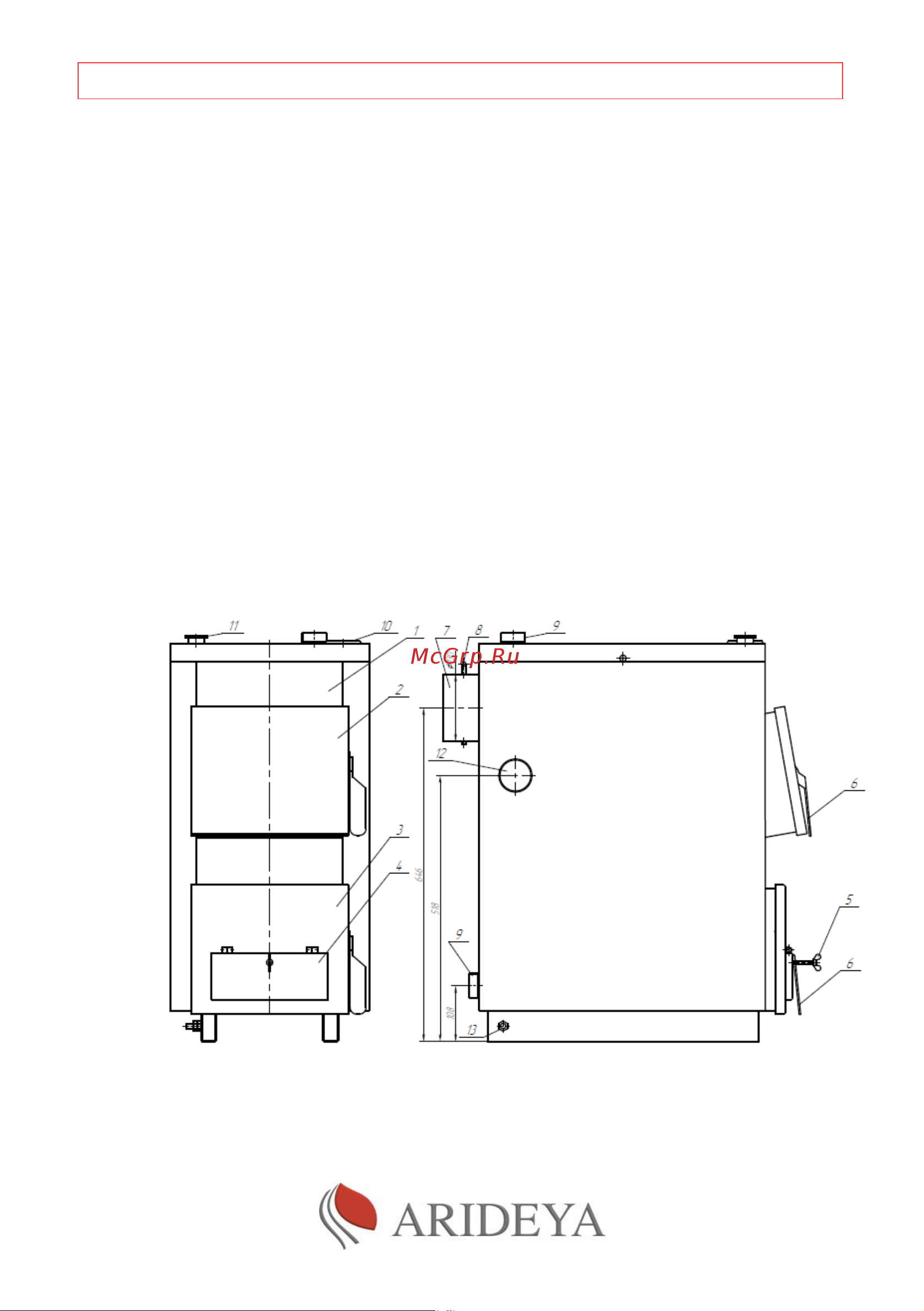

Рис. 2-1.
