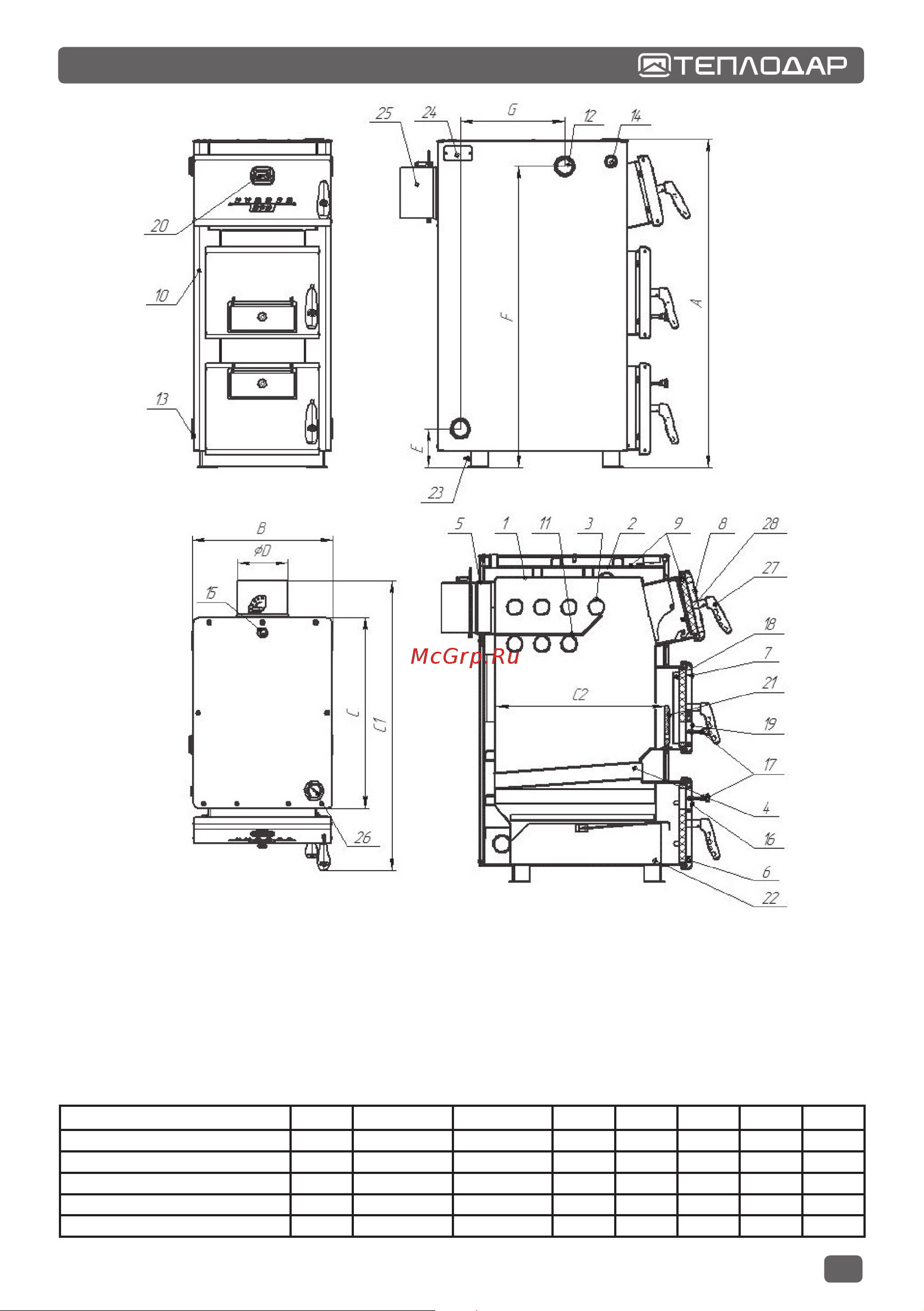

Рисунок 1 - Котёл Куппер ПРО (2.0)

[1] Корпус топки. [2] Наружный корпус водяной рубашки. [3] Водотрубный теплообменник. [4] Водо-

трубный колосник. [5] Патрубок дымосборника. [6] Дверца зольная. [7] Дверца топочная. [8] Дверца

прочистная. [9] Базальтовый картон. [10] Панели облицовки. [11] Съёмные козырьки. [12] Штуцер

подачи G1 1/2”. [13] Штуцер подключения обратки и установки блока ТЭН G1 1/2”. [14] Штуцер G3/4”

регулятора тяги. [15] Штуцер сброса воздуха G1/2”. [16] Заслонка первичного воздуха. [17] Регулиро-

вочный винт. [18] Экран защитный. [19] Заслонка вторичного воздуха. [20] Фирменный шильд. [21]

Створка котла. [22] Зольный ящик. [23] Болт заземления. [24] Шильд технический. [25] Шибер пово-

ротный. [26] Термометр. [27] Ручка. [28] Лоток

Наименование A B C/C1 C2 D E F G

Куппер ПРО 16 (2.0) 907 415 500/790 435 150 114 712 258

Куппер ПРО 22 (2.0) 967 415 560/850 495 150 114 886 306

Куппер ПРО 28 (2.0) 1150 415 625/910 560 150 114 950 371

Куппер ПРО 36 (2.0) 1200 472 625/940 560 150 114 1008 381

Куппер ПРО 42 (2.0) 1370 472 695/100 630 200 114 1150 451
