1 - Котел

2 - Бак расширительный закрытого типа

3 - Приборы отопительные

4 - Подающий трубопровод

5 - Циркуляционный насос

6 - Обратный трубопровод

7 - Краны системы отопления

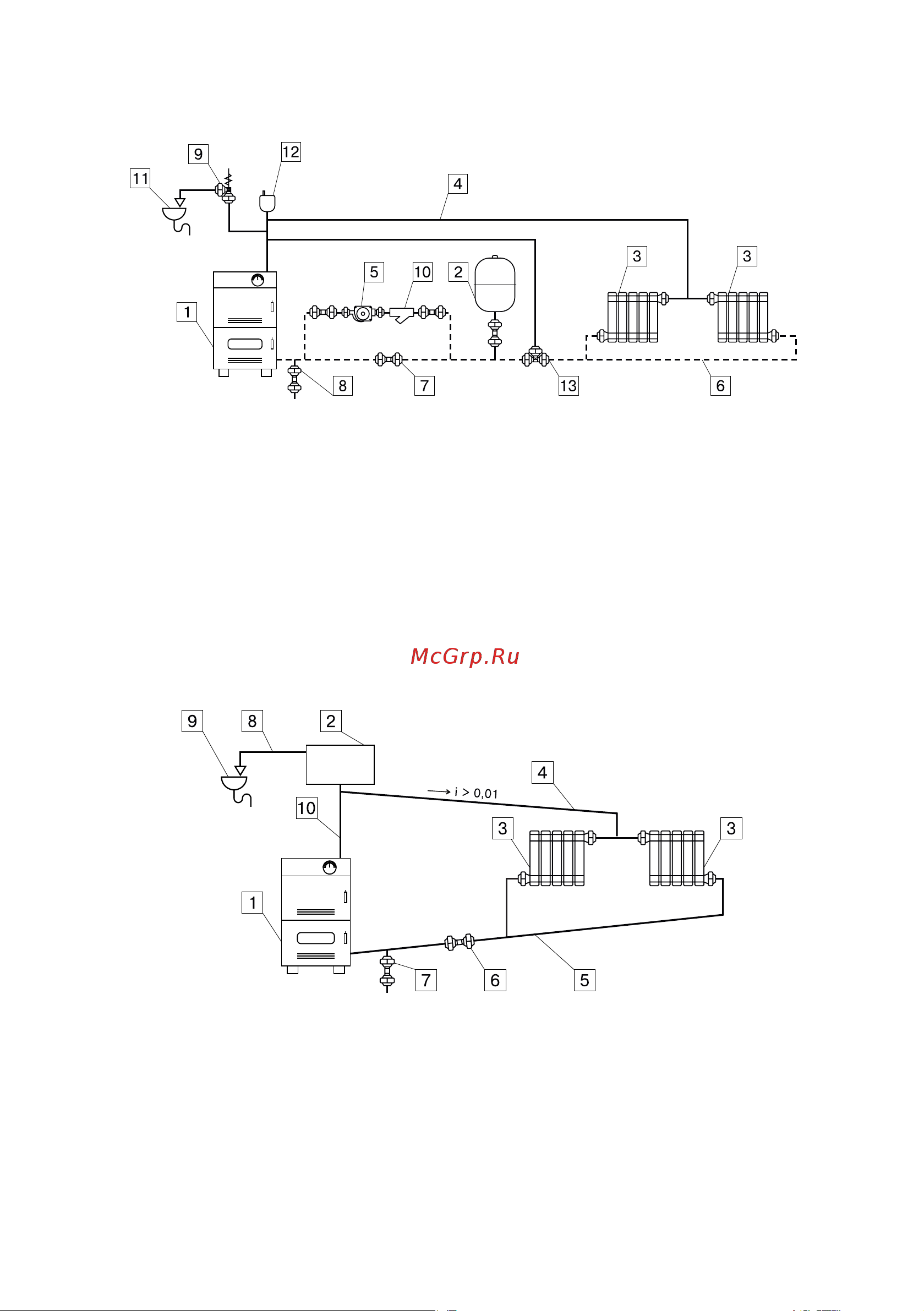

Рис.4 Схема закрытой системы отопления

1 - Котел

2 - Бак расширительный открытого типа

3 - Приборы отопительные

4 - Подающий трубопровод

5 - Обратный трубопровод

Рис.5 Схема открытой системы отопления

8 - Кран слива теплоносителя из системы

9 - Предохранительный клапан

10 - Фильтр отстойник

11 - Слив в канализацию

12 - Автоматический воздухоотводчик

13 - Термосмесительный клапан

6 - Кран системы отопления

7 - Кран слива теплоносителя из системы

8 - Перелив

9 - Слив в канализацию

10 - Разгонный участок
