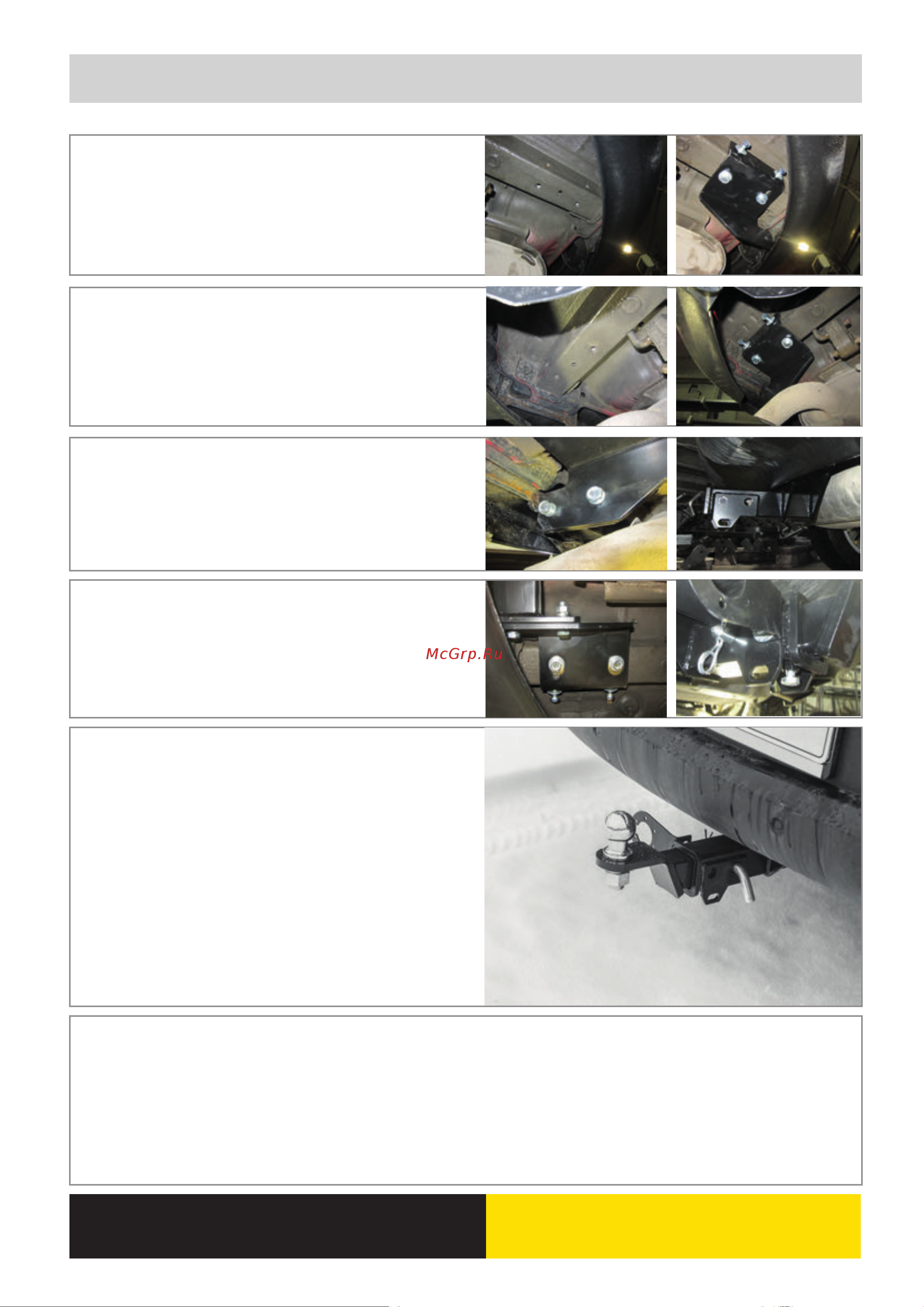

ШАГ 2.

ШАГ 3.

Установите кронштейн боковой правый аналогично.

Установите балку ТСУ, соединив её с боковыми

кронштейнами с помощью болтов М10х40х1,25, шайб 10, шайб 10

гроверных и гаек М10.

Затяните соединения всех элементов.

ШАГ 1.

Установите кронштейн боковой левый, совместив отверстия в

кронштейне с отверстиями

в лонжеронах и закрепите их сбоку

болтами М10х1,25х40, через

шайбы 10

увеличенные и шайбы 10

гроверные.

И снизу

болтами М10х30х1,25, через

шайбы 10

увеличенные и

шайбы 10 гроверные.

ШАГ 4.

Установите кронштейн розетки и закрепите его с помощью

гайки М10 через шайбу 10 гроверную и шайбу 10 увеличенную.

Установите съёмный шар в сборе и закрепите его шпилькой

с фиксирующей клипсой. Закрутите фиксирующий болт М10х20

снизу.

ШАГ 4.

Установка завершена.

Производитель гарантирует соответствие изделия характеристикам, указанным в паспорте, в течение гарантийного

срока, при соблюдении требований по установке и эксплуатации.

Гарантия не распространяется на случаи, когда дефекты возникли по вине потребителя или третьих лиц, в результате

нарушения правил транспортировки, хранения, монтажа, эксплуатации, а так же внесения изменений и доработок

в конструкцию.

Производитель не несёт ответственности за нанесение ущерба имуществу третьих лиц в результате неправильного

хранения и эксплуатации изделия.

телефон службы технической поддержки

www.ptuning.ru

(звонок по России бесплатный)

8 (800) 555 20 90
