Osnovo TR-IP2 до 3000м (необходимо 2 устройства) sct0664 Паспорт онлайн [6/17] 853407
![Osnovo TR-IP2 до 3000м (необходимо 2 устройства) sct0664 Паспорт онлайн [6/17] 853407](/views2/2090111/page6/bg6.png)

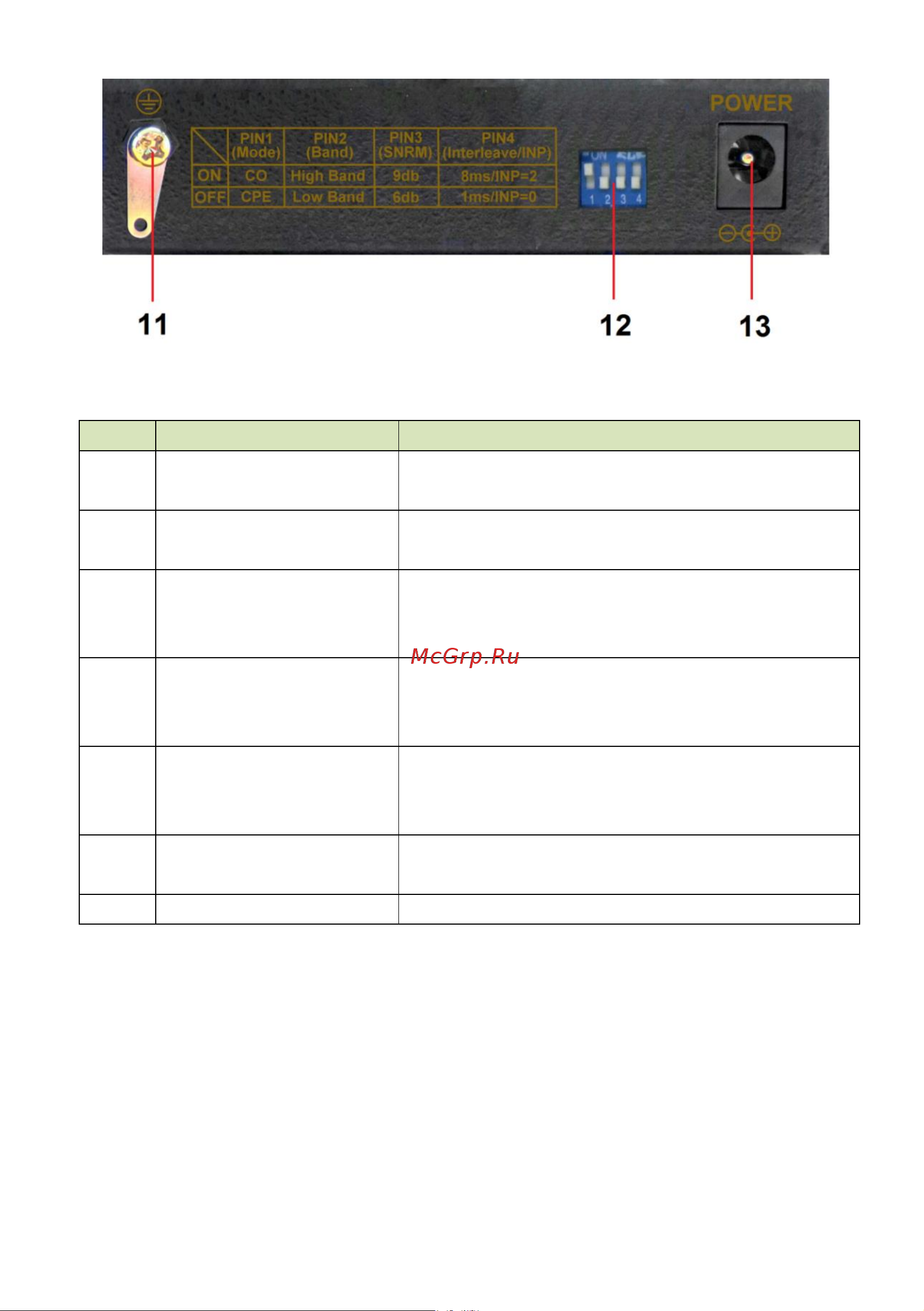

Рис. 3 Элементы задней панели TR-IP2 (TR-IP2PoE).
Табл. 1 Описание разъёмов TR-IP2 иTR-IP2PoE
№
Название разъёма
Описание
1
LAN1
Разъём RJ45 для подключения сетевого
оборудования (ПК, коммутатор, др.).
2
LAN2
Разъём RJ45 для подключения сетевого
оборудования (ПК, коммутатор, др.).
3
LINE
Разъём RJ11 для подключения
телефонного кабеля. Используется для
соединения двух устройств между собой.
4
Клеммная колодка
Клеммная колодка для подключения
телефонного кабеля. Используется для
соединения устройств между собой.
11
Клемма заземления
Клемма для подключения кабеля
заземления, чтобы предотвратить
наэлектризованность прибора.
12
DIP-переключатели
Настройка TR-IP2 / TR-IP2PoE в
соответствии с табл. 3.
13
POWER
Разъём для подключения блока питания
Примечание:
Кабель заземления прокладывается отдельно от кабелей питания.
Табл. 2 Описание индикаторов TR-IP2 иTR-IP2PoE
