5

5. Разъемы и индикаторы

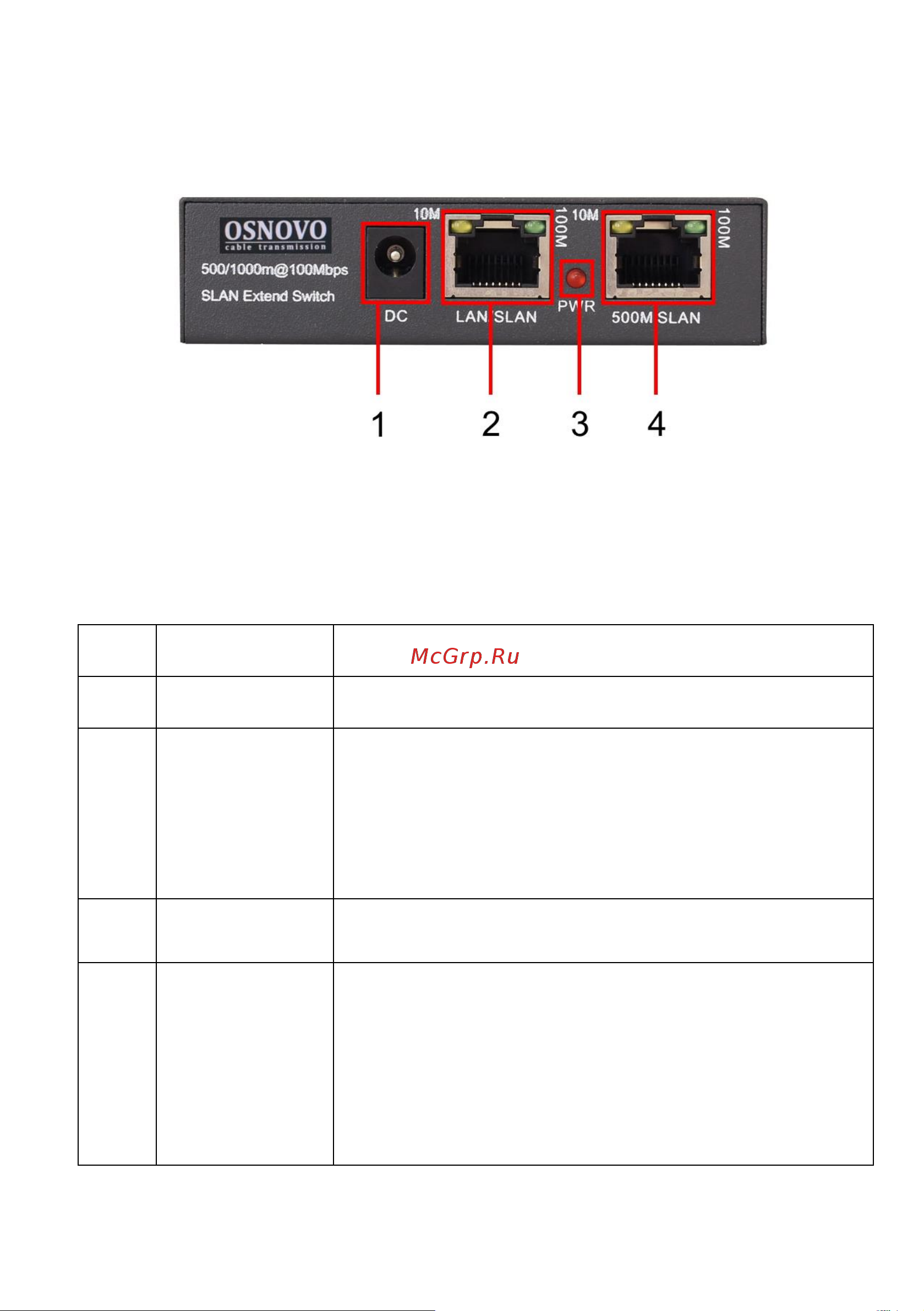

Рис. 2 Панель подключения удлинителя TR-IP1(800м)

Таб.1 Назначение разъемов и индикаторов удлинителя TR-IP1(800м)

передатчик и приемник

№

п/п

Обозначение

Назначение

1

DC

Разъем DC5.5х2.1мм для подключения блока

питания (входит в комплект поставки).

2

LAN/SLAN

Разъем RJ-45 с LED индикаторами 10M, 100M

для подключения сетевого оборудования.

10M - LED индикатор (оранжевый), прередача

данных на скорости 10Mбит/с.

100M - LED индикатор (зеленый), прередача

данных на скорости 100Mбит/с.

3

PWR

LED индикатор питания (красный), горит –

питание подается.

4

500М SLAN

Разъем RJ-45 с LED индикаторами 10M, 100M

для подключения второго удлинителя TR-

IP1(800м) или удлинителя E-IP1(800м).

10M - LED индикатор (оранжевый), прередача

данных на скорости 10Mбит/с.

100M - LED индикатор (зеленый), прередача

данных на скорости 100Mбит/с.
