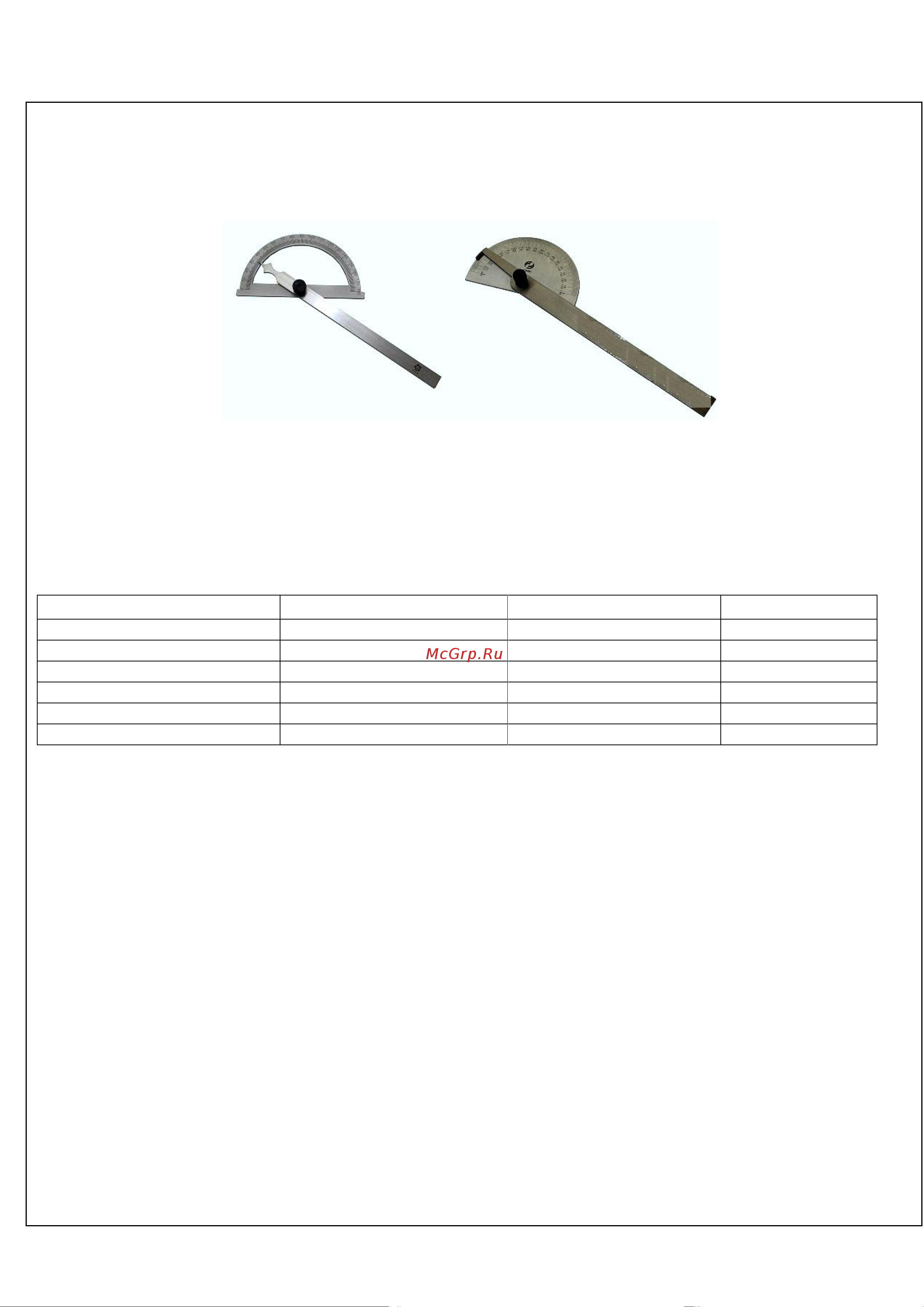

И Н С Т Р У К Ц И Я
на УГЛОМ ЕР - Т РА НСПОРТ ИР
0˚- 1 8 0˚
цена деления 1º
.
1. НАЗНАЧЕНИЕ
Угломер-транспортир предназначен для измерения и построения углов при проведении разметочных работ на
плоских поверхностях, а также для контрольных замеров углов плоских деталей и заготовок.
Область применения – слесарные, разметочные и ремонтные работы.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Угломеры-транспортиры изготовлены из инструментальной углеродистой стали.
Размеры угломеров приведены в таблице 1.
Таблица 1.
Диаметр пластины со шкалой, мм
Длина подвижной линейки, мм
Длина направляющей, мм
Толщина, мм
80
120
85
2.5
85
150
215
2
120
150
125
3.0
150
200
160
3.0
200
300
210
3.5
300
600
315
4.0
3. ПОРЯДОК РАБОТЫ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
При выполнении разметки детали, положение полукруглой пластины можно заранее установить ее на нужный угол,
зафиксировав зажимным винтом и по уже выставленному углу производить разметку детали.
Измерение производится контактным методом. Для измерения угла транспортир прикладывают к размечаемой
детали, располагая один из краев направляющей линейки вдоль базовой линии разметки и поворотом полукруглой
пластины и ее продольным перемещением по направляющей, совместить с сопряженной линией или точкой
визирования край подвижной линейки. Величину угла в градусах определяют по шкале транспортира.
Протереть изделие по окончании работы (не реже одного раза в смену) полотняной чистой салфеткой, смоченной в
бензине, покрыть антикоррозийным составом и уложить в футляр.
При нарушении плавности хода следует смазать трущиеся поверхности любым индустриальным смазочным маслом.
4. КОМПЛЕКТНОСТЬ
В комплект входят:
1. Угломер-транспортир; 2. Футляр; 3. Инструкция.
5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем), при условии соблюдения
потребителем правил хранения и эксплуатации изделия.
Дата продажи: «___» __________ 20___ г.
Представитель продавца: ___________________ Представитель покупателя: __________________
(подпись) (подпись)
