3.4 Содержание агрессивных газов в окружающей среде не

допускается.

4. КОМПЛЕКТНОСТЬ ПОСТАВКИ

4.1. Угломер

4.2. Футляр

4.3. Паспорт

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Измерение производится контактным методом. При измерении

внутренних углов угломер установить на угол, дополняющий

измеряемый внутренний угол до 360°. Пример: для измерения угла в

57° 34' угломер необходимо установить на угол 360° -57°30', т.е. на

угол 302*30'. Отсчет показаний производится по основной шкале 0-

360˚ с ценой деления 1˚ и по нониусному устройству с ценой деления

5’

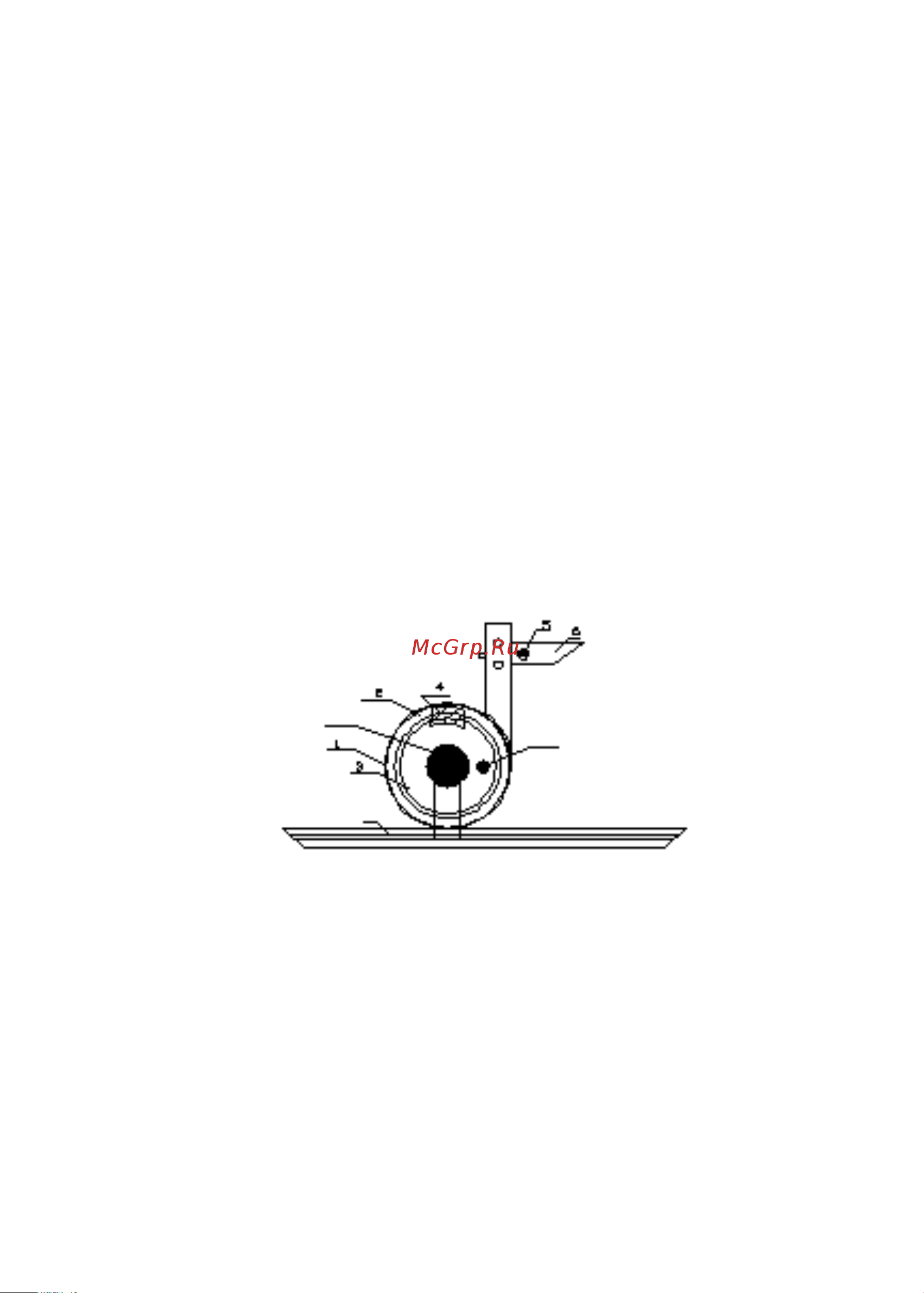

Рис. 1. Угломер (общий вид).

5.2. Угломер (рис. 1) смонтирован на круговом основании 1 жестко

скрепленным с круговой шкалой-лимбом 2. По дуге основания с

помощью рычажка с зубчатой передачей вращается крышка 3, несущая

нониус 4 и стеклянную линзу, позволяющую точнее снять отсчет

показания прибора. Крышка крепится к основанию с помощью винта,

который позволяет закрепить одну из двух прилагаемых линеек с

пазами, в которые входит шпонка. К основанию угломера с помощью

двух винтов, расположенных с интервалом 22мм прикреплена

пластина с выдержанным зазором 3мм между пластинами. В зазор

между этими двумя винтами с помощью микровинта 5 присоединяется
