Ред. 1.5
11

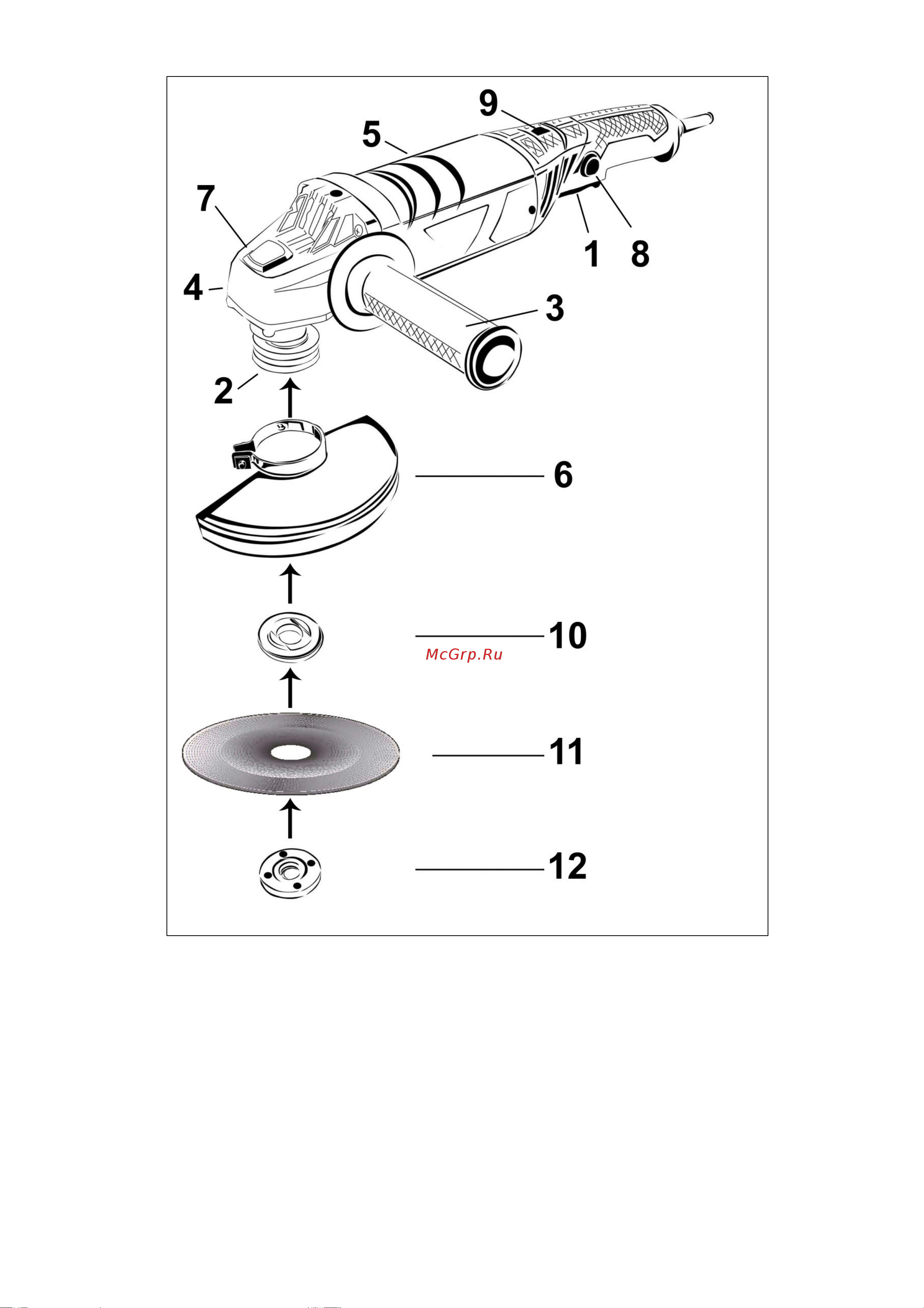

Рис. 2. Общий вид УШМ с рукояткой «Комфорт» (удлинённый корпус с удобной
рукояткой).
Внешний вид устройства может отличаться от изображённого на рисунке.
1. Выключатель
2. Приводной вал
3. Боковая рукоятка
4. Корпус редуктора
5. Корпус
6. Защитный кожух
7. Блокировка шпинделя
8. Кнопка защиты от случайного пуска
9. Регулятор оборотов (для УШМ-
125/1200Э, УШМ-125/1400Э, УШМ-
150/1400Э, УШМ-125/1100Э)
10. Опорный фланец
11. Рабочая оснастка
12. Зажимная гайка
