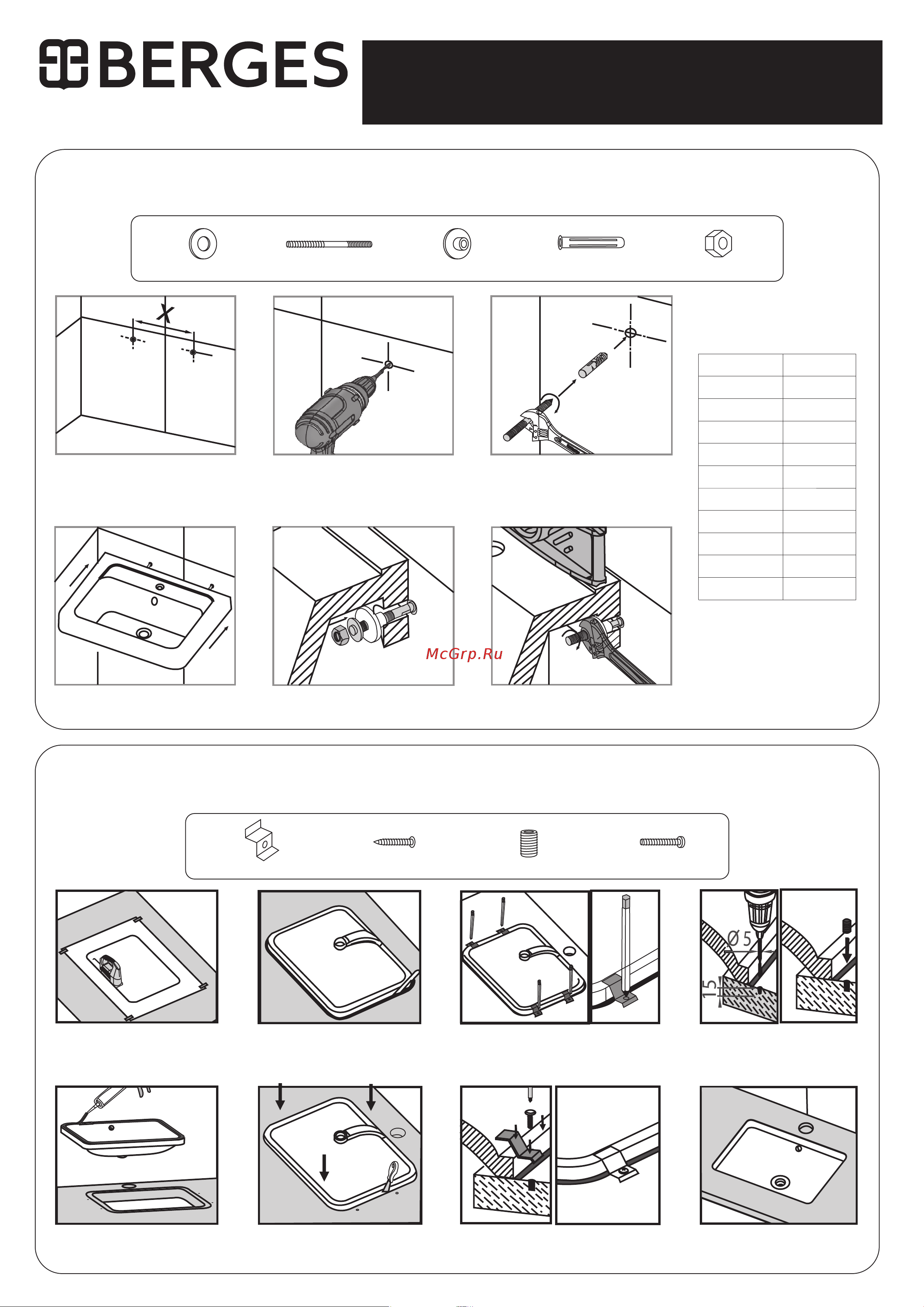

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
РАКОВИНЫ
УСТАНОВКА РАКОВИНЫ ПОДВЕСНОГО ТИПА
Артикул
182002
182003
182004
182005
182006
182007
182008
182009
182010
182012
Х, мм
280
280
280
180
280
280
165
260
260
190
1. Разметить на стене точки сверления
монтажных отверстий для крепления раковины.
Расстояние между монтажными отверстиями
указаны в таблице (Таблица 1).
4. Установить раковину монтажными
отверстиями на шпильки крепления.
Элементы крепежа:
2. Просверлить отверстия в указанных точках. 3. Установить дюбеля в отверстия и ввернуть
в них монтажные шпильки.
5. Закрепить раковину на шпильках при помощи
крепежных элементов согласно рисунку.
6. Отрегулировать раковину по уровню
и полностью затянуть крепежные гайки.
х2
металлическая шайба монтажная шпилька пластиковая шайба дюбель гайка
х2 х2 х2 х2
УСТАНОВКА ВСТРАИВАЕМОЙ СНИЗУ РАКОВИНЫ
Элементы крепежа:
х4
крепежный кронштейн саморез закладная деталь винт
х4 х4 х4
1. Закрепить заранее самостоятельно
подготовленный шаблон для вырезки
на монтажной поверхности.
Вырезать отверстие по размеченному шаблону.
2. Разместить раковину с обратной стороны
столешницы согласно вырезанному отверстию.
Обрисовать раковину по периметру
внешнего края.
3. Согласно рисунку разместить крепежные элементы
на монтажной поверхности и отметить точки
их крепления.
4. Для крепления раковины к каменной
поверхности необходимо в отмеченных точках
просверлить отверстия диаметром 5 мм, глубиной
15 мм и установить в них закладные детали.
Крепление к деревянной поверхности
выполняется саморезами по дереву.
5. Нанести силиконовый герметик на зону
прилегания раковины к монтажной поверхности
по всему периметру.
6. Прижать раковину к поверхности.
При необходимости удалить излишки герметика.
7. Зафиксировать раковину соответствующими крепежными
элементами на монтажной поверхности..
8. Не перемещать и не эксплуатировать раковину
в течении 24 часов до полного высыхания
герметика.
Таблица 1 - Расстояние между
монтажными отверстиями
подвесных раковин
