УСТАНОВКА

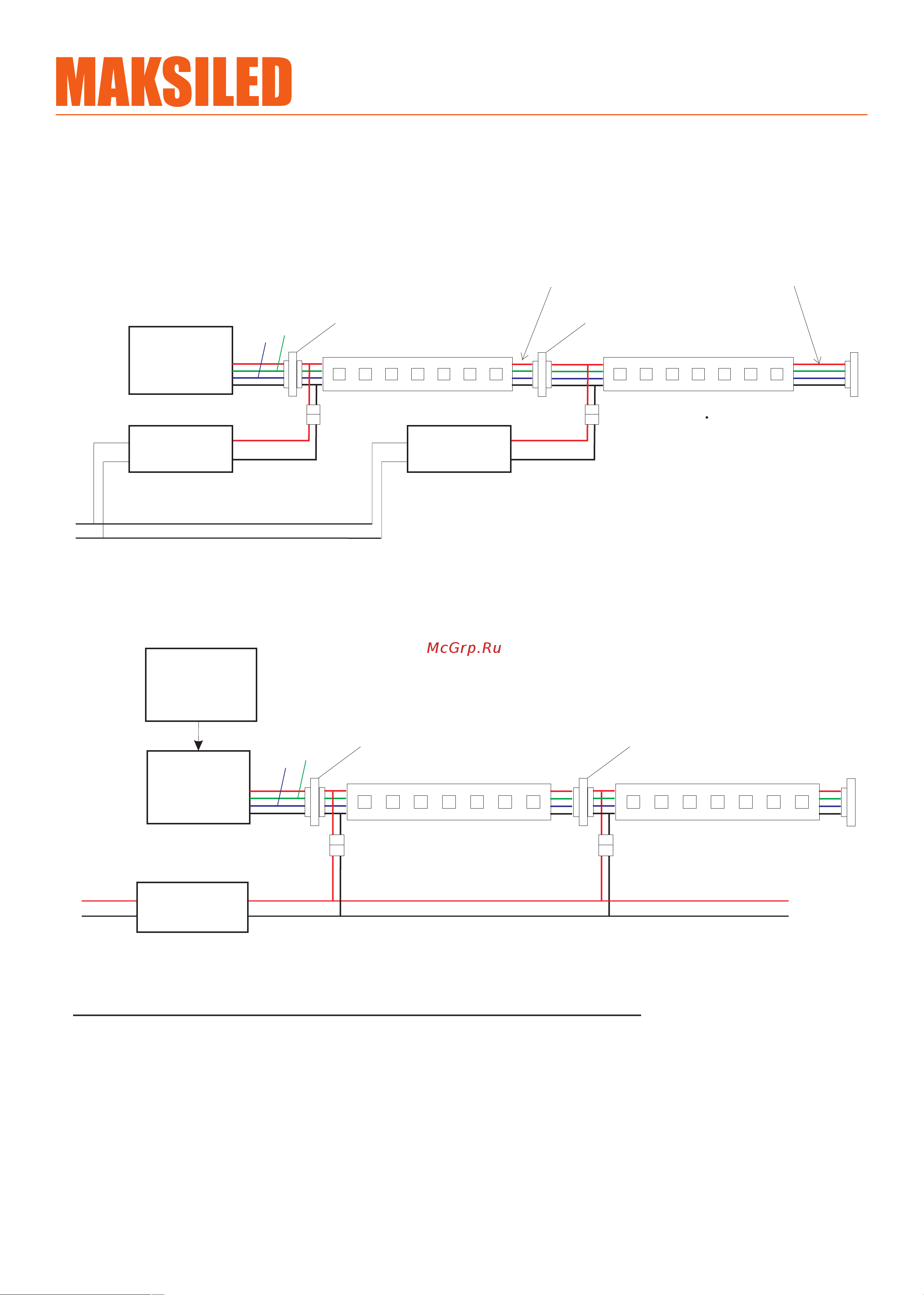

Схема № 1. С использованием блоков питания малой мощности

Схема № 2. С использованием мощного блока питания и SUB DMX-контроллера

DMX-

Контроллер

+5V

-5V

CLK1

SMART лента 3м

Блок питания

LPV-20-5

+5V

-5V

Блок питания

LPV-20-5

+5V

-5V

~ 220V

~ 220V ~ 220V

Разъем 5V

Разъем 5V: +5V -D- -5V Плюс центральный

Разъем 4 Pin Разъем 4 Pin

ПРИМЕЧАНИЕ: Обратитесь к схеме подключения для установки.

Неправильное подключение может привести к короткому замыканию!

Убедитесь, что блок питания отсоединен во время подключения светодиодов.

SUB DMX-

Контроллер

+5V

-5V

CLK1

SMART лента 3м

+5V

-5V

~ 220V

Разъем 5V

Блок питания

Персон.

компьютер

Rj45

+5V

-5V

Внимание: Шина блока питания 5V должна выдержать нагрузку: 4A * Кол-во лент.

Используйте медный провод с сечением, исходя из расчета 2,5мм на 9 метров ленты.

Разъем 4 Pin

Разрыв плюсового провода перед новым участком с блоком питания

Пример:

Если блок питания рассчитан на участок из трех лент, то каждую

ленту нужно запитать с двух сторон.

Плюсовой провод разрывается перед новым участком ленты

с блоком питания.

В нестандартных конструкциях или при нестандартных

размерах экрана, требующих разрезания ленты,

необходимо уделить внимание дорожкам (замыкание

информационных дорожек CLK1 и SD1 с шиной питания +-5V,

идущей с обратной стороны цепи), проверяется тестером.
