ПАСПОРТ ДУШЕВОЙ КАБИНЫ стр. 5ПАСПОРТ ДУШЕВОЙ КАБИНЫ стр. 5ПАСПОРТ ДУШЕВОЙ КАБИНЫ стр. 5

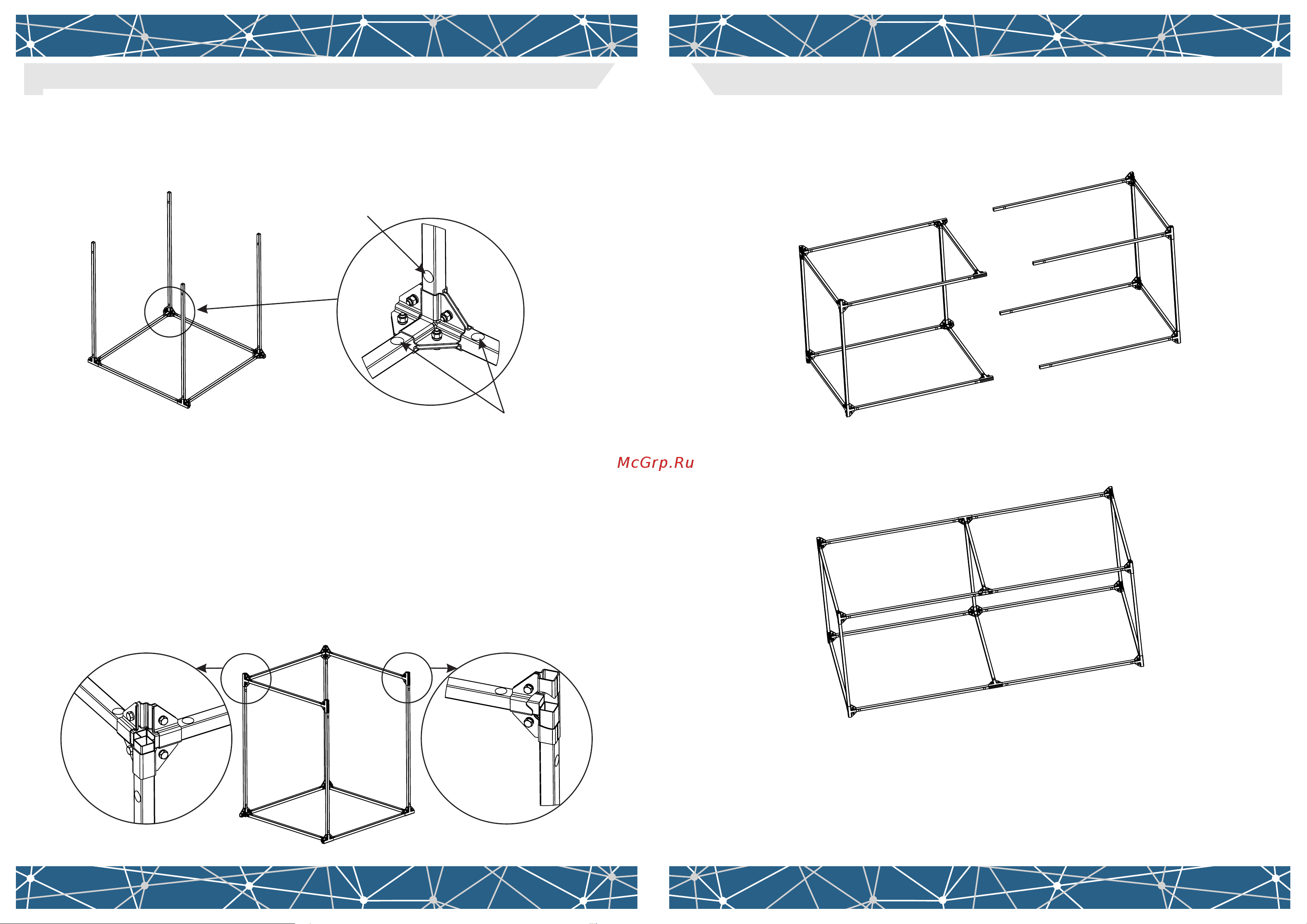

5. Соединить нижний и верхний каркасы и стойки между собой до упора и

затянуть гайки на среднем ярусе соединителей (Рис.6).

4. Повторить пункт 2 и по аналогии собрать верхний каркас.

Рис. 6

6. Убедиться в правильности сборки конструкции душевой кабины ( рис.7),

все стойки и перекладины должны плотно прилегать к друг другу . После этого

повторно протянуть все болтовые соединения.

Рис. 7

ВНИМАНИЕ: Неправильная сборка может привести к поломке и

разрушению конструкции в ходе эксплуатации.

7. Подготовить по уровню ровную горизонтальную твердую поверхность.

Установить каркас душевой кабины вертикально. Проверить, что каркас

установлен по уровню, при необходимости сделать корректировки на

подготовленной поверхности.

ПАСПОРТ ДУШЕВОЙ КАБИНЫ стр. 4ПАСПОРТ ДУШЕВОЙ КАБИНЫ стр. 4ПАСПОРТ ДУШЕВОЙ КАБИНЫ стр. 4

3. Произвести сборку среднего яруса из перекладин согласно схеме (Рис.5).

Сначала на стойки нижнего каркаса (собранного в предыдущем пункте)

вставляются соединители. С двух сторон (там, где будет располагаться вход)

используются трёхлучевые соединители, с противоположной стороны –

четырёхлучевые соединители (Рис.5).

После этого в соединители вставляются перекладины до упора в стойки

согласно схеме (Рис.5а, 5б). Гайки располагаются с внутренней стороны душевой

кабины. После сборки всего среднего яруса производится затяжка гаек на

соединителях с нижней стороны каркаса. С верхней стороны каркаса гайки не

затягивать для последующей сборки.

Затем – перекладины (зелёный маркер) до упора в стойки (Рис. 4а). Гайки

располагаются с внутренней стороны душевой кабины.

После сборки всего нижнего каркаса производится затяжка всех гаек на

соединителях.

Рис. 5а Рис. 5б

Рис. 5

Рис. 4аРис. 4

Красный

маркер

Зеленый

маркер
