2.2 Описание изделия

Соединительный элемент 90°

Соединительный элемент 90° служит для монтажа душевых лотков

Г- или П-образной конструкции.

1

2

a b

b

a

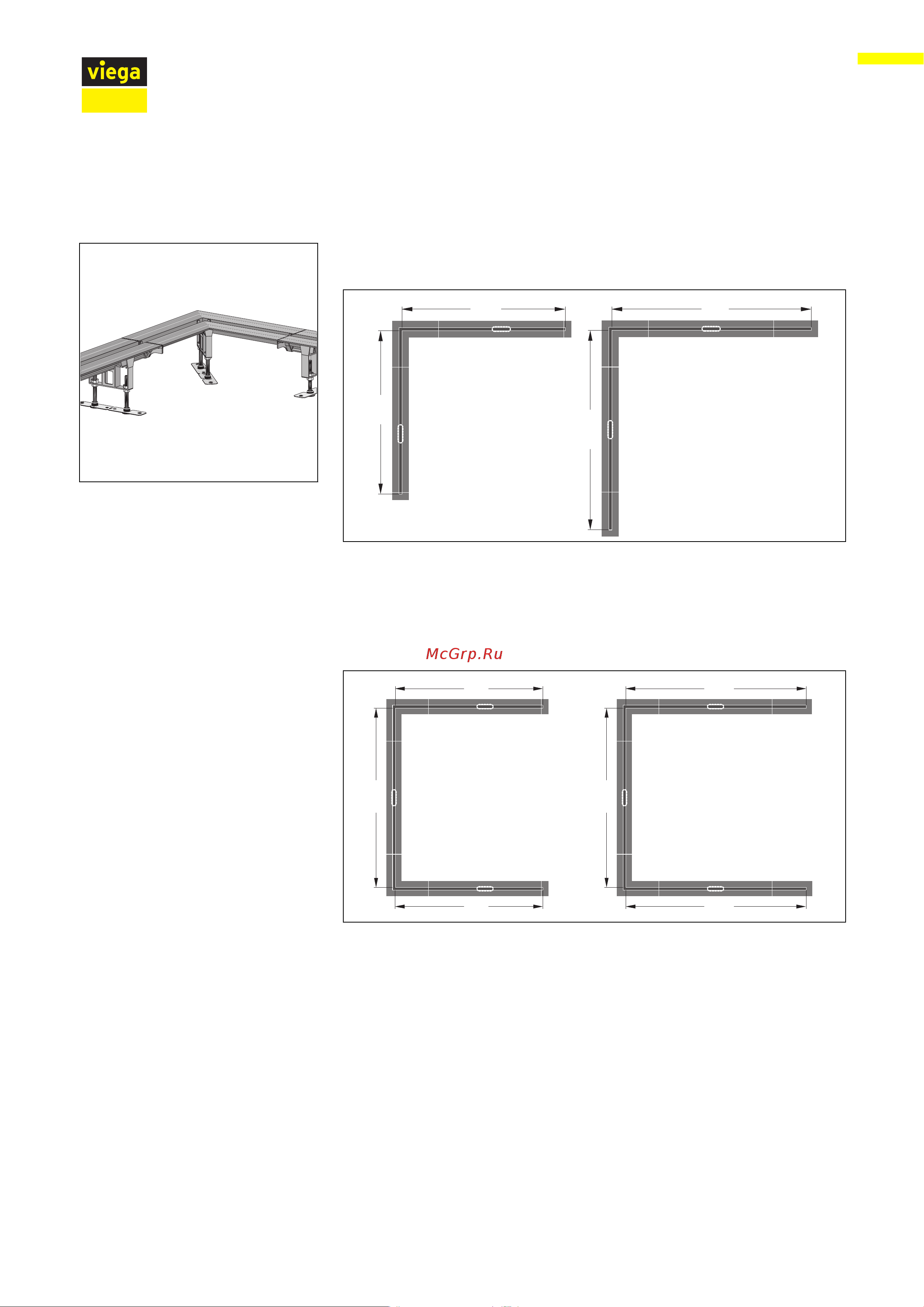

Рис. 1: Варианты монтажа с соединительными элементами 90° для Г-образной кон‐

струкции

1 с торцевыми заглушками

2 с удлиненными торцевыми заглушками

a - 557–1457 мм

b - макс. 1686 мм

1

2

a c

a c

b b

Рис. 2: Варианты монтажа с соединительными элементами 90° для П-образной кон‐

струкции

1 с торцевыми заглушками

2 с удлиненными торцевыми заглушками

a - 557–1457 мм

b - 792–1692 мм

c - макс. 1686 мм

Информация об изделии

Соединительный элемент Advantix Vario 90° 7 из 12
