ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019

3.Технические характеристики

№ Характеристика Ед .изм. Значение

1 Номинальное давление, PN МПа 2,5

2 Рабочее давление МПа 1,0

3 Максимальная температура

рабочей среды

ºС 115

4 Минимальная температура

рабочей среды

ºС -30

5 Аварийная температура

рабочей среды

ºС 130

6 Тип насадки пресс -

инструмента

ТН (по каталогу REMS)

7 Тип резьбы на переходных

соединителях

трубная, по ГОСТ 6357-81,

класс точности «В»

8 Классы эксплуатации 1;2;4;5;ХВ

9 Диапазон наружных диаметров

Dн соединяемых труб

мм 16÷40

10 Усилие обжатия гильзы, не

менее

Н 1200

11 Средний полный срок службы лет 50

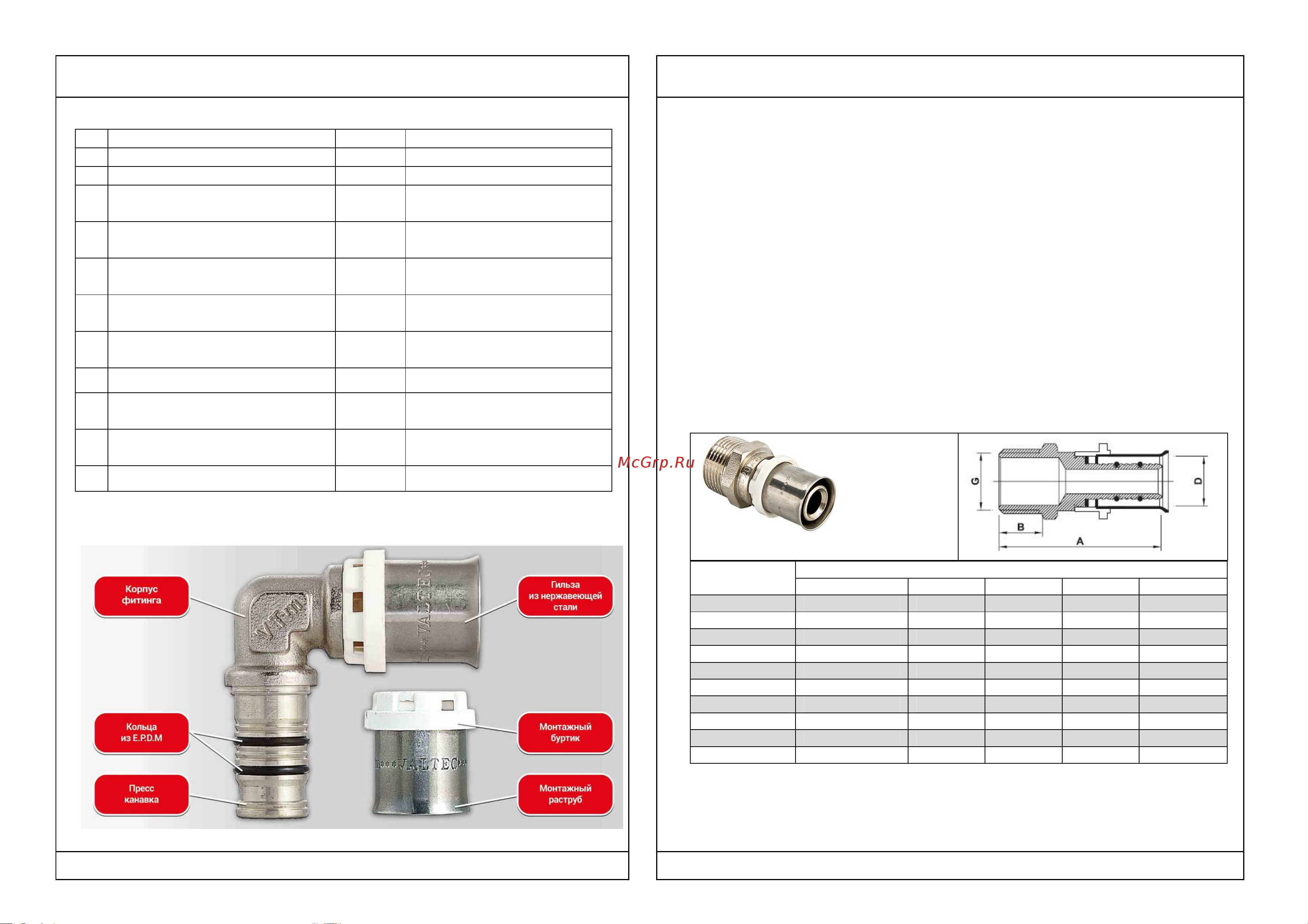

4.Конструкция и применяемые материалы

4.1.Корпус пресс-фитинга выполнен из горячештампованной (ГОШ)

никелированной латуни марки CW617N по EN 12165 (соответствует марке

ЛС 59-2 по ГОСТ 15527-2004).

4.2. На корпусе с помощью пластиковой обоймы-фиксатора закреплена

пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9

по ГОСТ 5632-2014).

4.3.В проточках штуцера корпуса расположены два уплотнительных кольца

из EPDM (этилен - пропиленового каучука.

4.4.Обойма-фиксатор выполняет функцию диэлектрической прокладки,

предотвращая возникновение гальванической пары между алюминием и

латунью.

4.5. Монтажный буртик на пластиковой обойме-фиксаторе служит для

точной фиксации пресс – насадки инструмента на соединителе.

4.6. Монтажный раструб гильзы способствует легкому надеванию трубы на

штуцер.

4.7. Прямоугольные «окошки» пластикового фиксатора служат для контроля

полноты надевания трубы на штуцер фитинга.

5.Номенклатура и габаритные размеры

VTm.201

Размеры, мм Обозначение

А В D G Вес,г

16х1/2 48 13 16 1/2" 55

16х3/4 49 14 16 3/4" 71

20х1/2 48 13 20 1/2" 81

20х3/4 49 14 20 3/4" 78

26х3/4 50 14 26 3/4" 116

26х1 52 16 26 1" 131

32х1 52 16 32 1" 136

32х1 1/4 57 17 32 1 1/4 234

40х1 60 17 40 1 237

40х1 1/4 60 17 40 1 1/4 269
