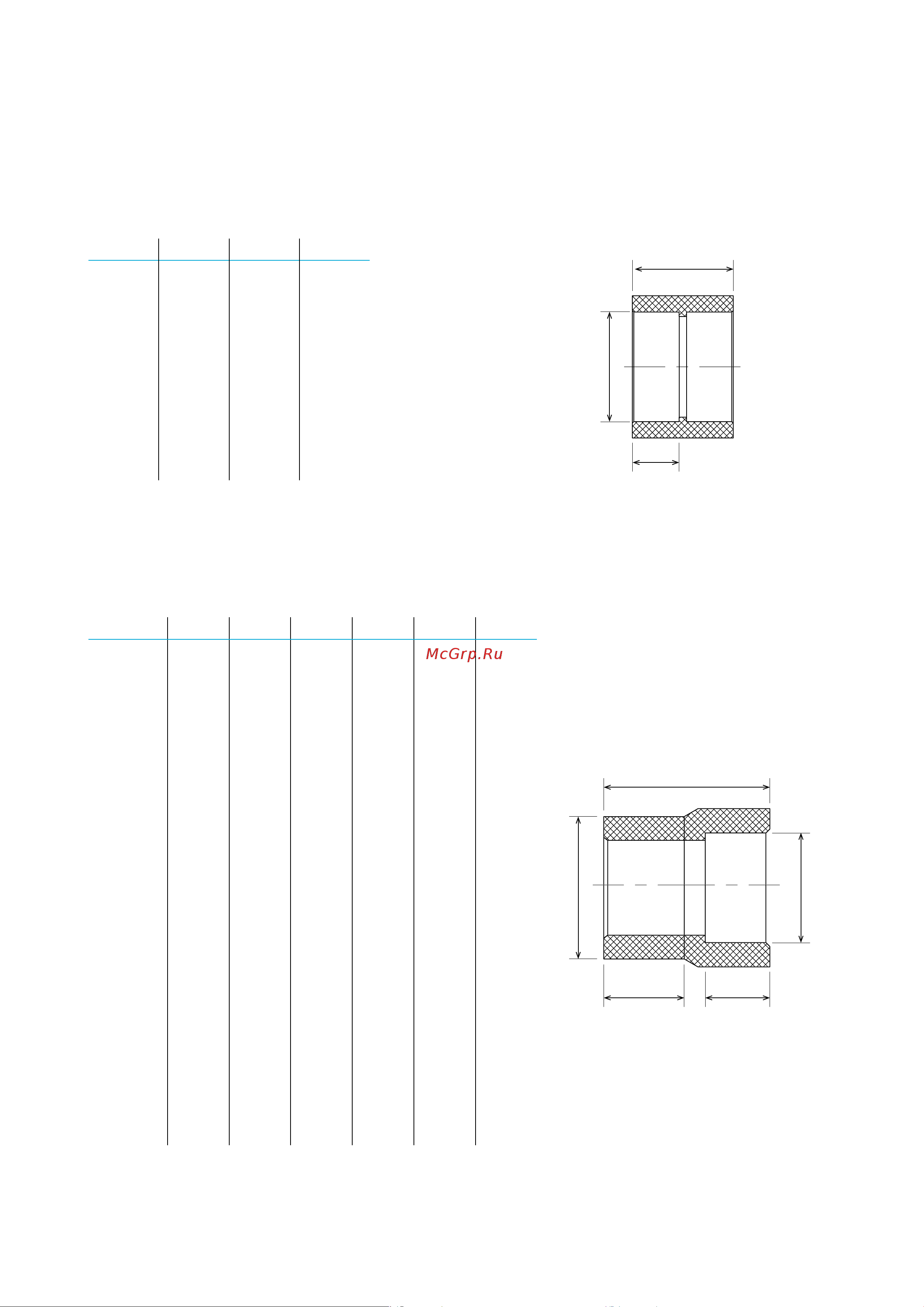

Муфта SLT AQUA PP-R

Муфта SLT AQUA PP-R переходная Н×В

Фитинги SLT AQUA PP-R

D A L Вес, кг

20 14,5 32 0,008

25 16 35 0,013

32 18,1 40,0 0,023

40 20,5 44,0 0,040

50 23,5 51,0 0,072

63 27,4 59 0, 128

75 31 67,0 0,180

90 35,5 77,0 0,285

110 41,5 90,0 0,465

125 46 100 0,900

D D1 D2 А1 А2 L Вес, кг

25×20 25 20 16 14,5 34.5 0,010

32×20 32 20 18.1 14.5 36 0,013

32×25 32 25 18.1 16 41 0,017

40×20 40 20 20,5 14.5 44 0.021

40×25 40 25 20,5 16 43 0,023

40×32 40 32 20,5 18,1 48 0,030

50×20 50 20 23,5 14,5 50 0,037

50×25 50 25 23,5 16 50 0,037

50×32 50 32 23,5 18,1 49 0,039

50×40 50 40 23,5 20,5 53 0,051

63×20 63 20 27,4 14,1 58 0,057

63×25 63 25 27,4 16 56,5 0,058

63×32 63 32 27,4 18,1 56 0,061

63×40 63 40 27,4 20,5 55 0,064

63×50 63 50 25 23,5 58,5 0,085

75×40 75 40 31 20,5 65 0,118

75×50 75 50 31 23,5 64,5 0,120

75×63 75 63 31 27,4 68,5 0,155

90×50 90 50 35,5 23,5 65 0,182

90×63 90 63 35,5 27,4 65 0,175

90×75 90 75 35,5 31 78 0,250

125×110 125 110 46 41,5 112 0,820

160×125 160 125 90 46 148,5 1,175

5. Геометрические параметры деталей

A

L

D

A1 A2

D1

L

D2
