5. Монтаж/ демонтаж.

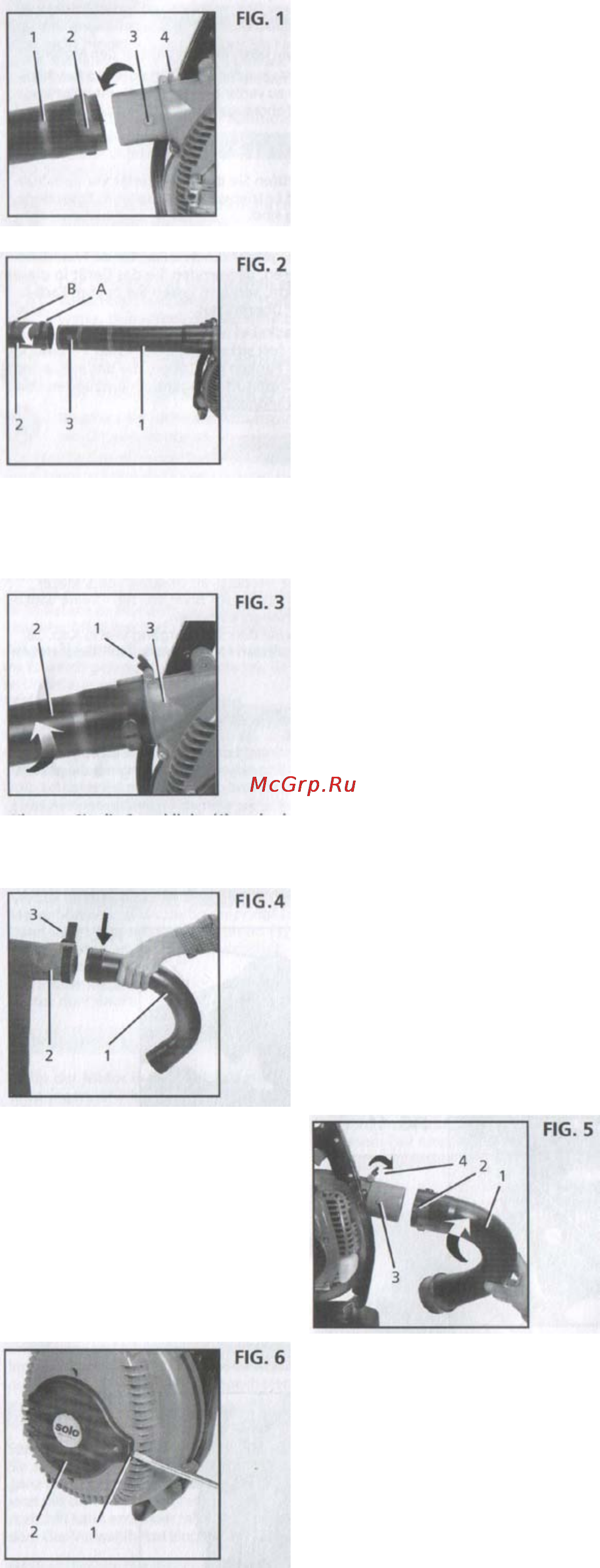

5.1 Сборка воздуходувки (440)

Трубу подачи воздуха (1) пазом (2) надвинуть на фиксатор (3) на корпусе.

Обратите внимание, чтобы широкий паз был напротив большого фиксатора,

а узкий – напротив малого фиксатора. Поверните трубу по часовой стрелке

на 45

, и переведите защелку (4) вперед.

Труба выпуска воздуха (2) имеет 2 положения для регулировки по длине.

Она до положения А (длинная труба) или В (короткая труба) надвигается на

фиксатор (3) трубы подачи воздуха (1), фиксируется поворотом по часовой

стрелке.

5.2 Снятие воздуховодной трубы (440)

Переведите защелку (1) назад. Проверните трубу подачи воздуха (2) на 45

против часовой стрелки и снимите ее с патрубка корпуса (3).

5.3 Сборка садового пылесоса (441)

Колено (1) вставить в мешок-сборник (2) так, чтобы хомут (3) оказался возле

нижнего ободка колена. Затянуть хомут.

Колено (1) пазом (2) надвинуть на фиксатор (3) на корпусе.

Обратите внимание, чтобы широкий паз был напротив большого

фиксатора, а узкий – напротив малого фиксатора. Поверните трубу

по часовой стрелке на 45

, и переведите защелку (4) вперед.

Нажмите отверткой через боковое отверстие (1) на крышку вентилятора (2),

после чего крышка откроется сама.
