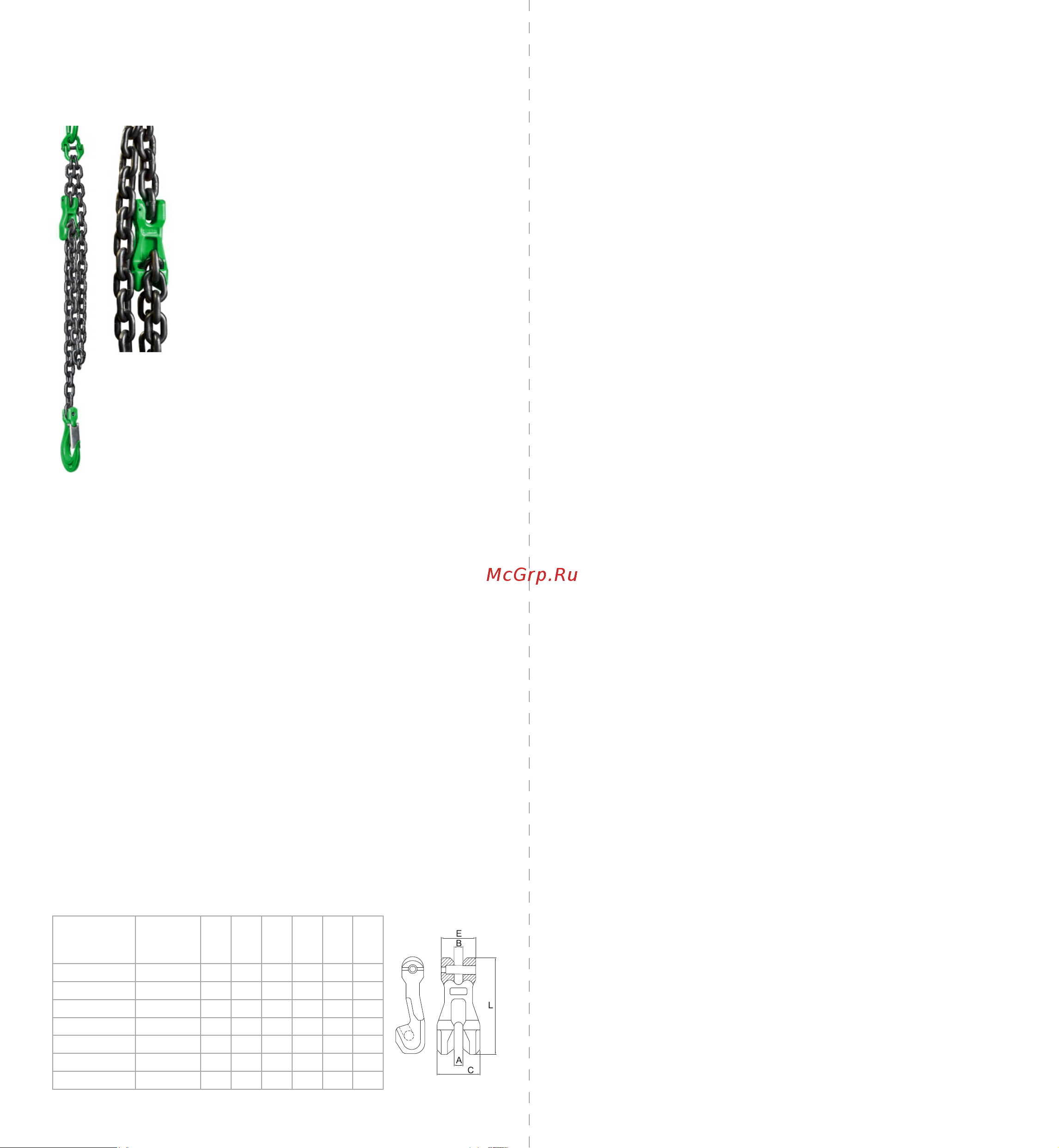

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Укоротитель цепной клешневой
HITCH G80 используется для
изменения длины ветвей в
цепных стропах. Для этого
на соединительное звено,
на котором висит основная
грузовая ветка, навешивается
дополнительная – более короткая.
К ее нижнему цепному звену
крепится укоротитель (вилочным
разъемом). Затем отмеряем
на основной ветке цепь нужной длины
и вкладываем соответствующее звено в
нижнюю часть укоротителя. Звено надежно
фиксируется внутри устройства («клешни»),
особенно под нагрузкой. Таким образом
можно настроить цепи на любую длину.
Данный вид укоротителя надежнее крюковых
аналогов, так как работает «на растяжение»,
а не «на излом» цепи.
Коэффициент запаса прочности – не менее 4.
Комплектующие марки HITCH класса
Т8 характеризуются повышенной
прочностью и надежностью при
небольших размерах и массе. Сборка
строп из комплектующих HITCH класса
Т8 проводится без применения сварки.
2. ТЕХНИЧЕСКАЯ
ИНФОРМАЦИЯ
ГРУЗО-
ПОДЪЕМНОСТЬ,
Т
РАЗМЕР
ЦЕПИ, Т8
КЛ.
A,
ММ
B,
ММ
С,
ММ
E,
ММ
L,
ММ
ВЕС,
КГ
1,2 6 7,5 7,5 33 26 73,5 0,17
2 7/8 9,5 9,5 45 36 101 0,37
3,15 10 13 13 55 48 138 0,97
5,3 13 16,5 16,5 75 59 177 2,01
8,2 16 21 21 93 73 220 3,32
12,5 20 23,5 24 99 78 238 6,2
15 22 25,5 26 118 98 295 8,5
3. МЕРЫ БЕЗОПАСНОСТИ
И ПРАВИЛА БРАКОВКИ
Перед эксплуатацией необходимо
тщательно осмотреть внешнее состояние
изделий. В случае выявления дефектов
или неисправностей, изделие к работе
не допускается.
Запрещается использовать устройства
и комплектующие не по назначению или
превышать допустимую рабочую нагрузку.
Браковка укоротителей производится:
• при наличии трещин;
• при износе поверхности элементов или местных
вмятинах, приводящих к уменьшению площади
поперечного сечения на 10%;
• при наличии остаточных деформаций,
приводящих к изменению первоначального
размера элемента более, чем на 5%.
Запрещается:
• находиться под поднятым грузом или
допускать нахождение под ним людей;
• находиться между поднимаемым/
опускаемым грузом и стеной или
конструкцией;
• оставлять поднятый груз без
присмотра.
4. ХРАНЕНИЕ
ИЭКСПЛУАТАЦИЯ
Температурный режим эксплуатации:
от -40°до +200°С.
Укоротители рекомендуется хранить в сухом
месте, чтобы не допустить коррозию металла.
