Разъемы

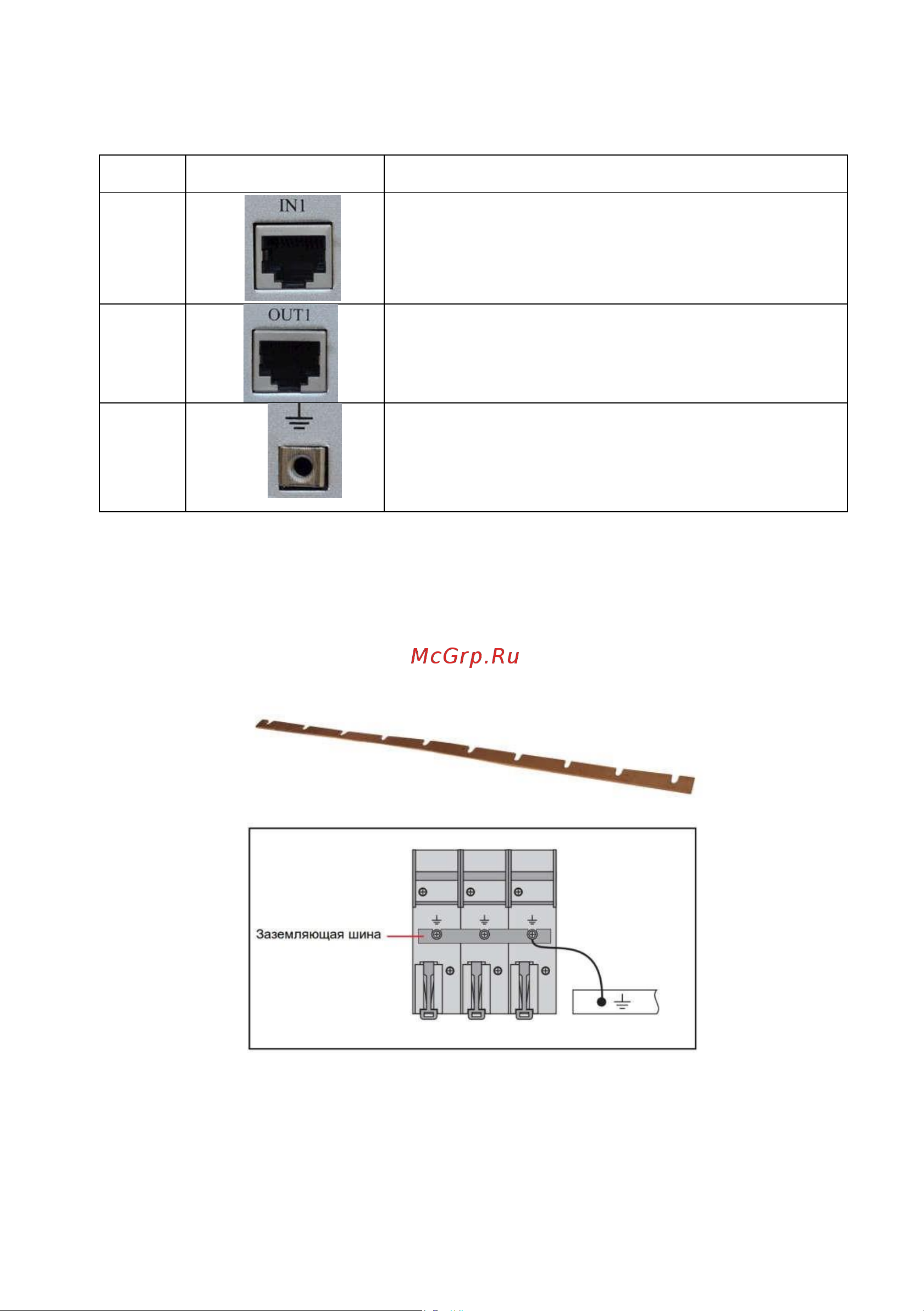

Табл.1 Маркировка и назначение разъемов

№№

Обозначение

Назначение

Разъем подключения линейного кабеля,

соединяющего локальное и удаленное

устройства передачи сигналов.

Разъем подключения защищаемого

оборудования

Разъем подключения кабеля заземления

Монтаж и подключение

Устройства грозозащиты SP-IP/1000D, SP-IP/1000PD

могут крепиться на din-рейку. При таком способе

крепления целесообразно соединить контакты

заземления устройств

грозозащиты заземляющей шиной (приобретается отдельно) (рис.7).

Рис.7 Заземляющая шина. Внешний вид, монтаж.

Заземляющую шину удобно подключать к общей шине заземления с

помощью SP-Terminal (приобретается отдельно) (рис.8).
