5. Подключение

5.1 Схема подключения

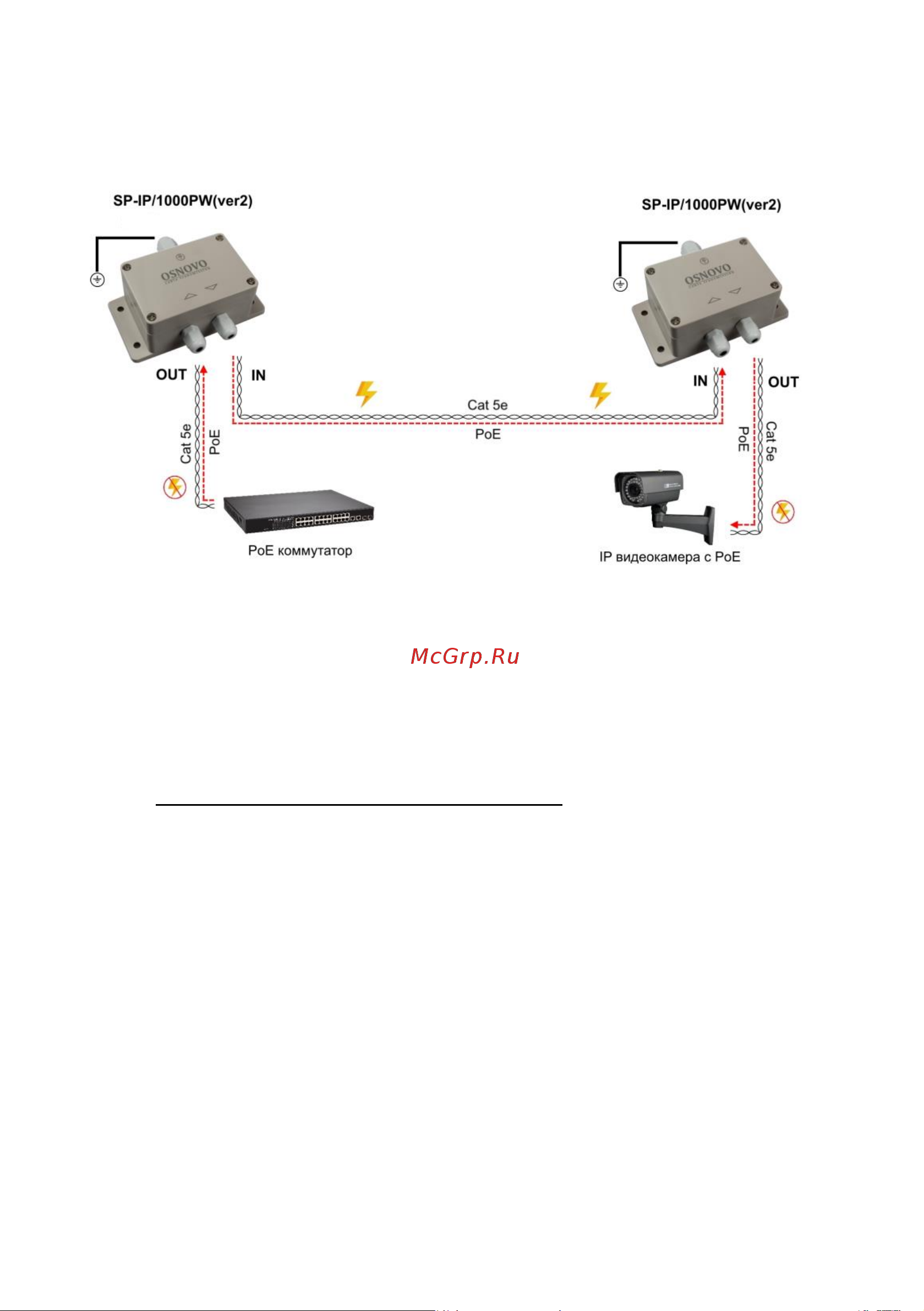

Рис.3 Типовая схема подключения устройства грозозащиты

SP-IP/1000PW(ver2)

5.2 Монтаж устройства грозозащиты и распиновка разъемов

KeyStone

Подключение устройства грозозащиты:

1. Открутит винты и снимите крышку устройства;

2. Открутите колпачки гермовводов на корпусе устройства;

3. Проденьте через гермовводы кабели «витой пары» от

удаленного устройства (маркировка «IN»), от локального

защищаемого устройства (маркировка «OUT») и провод

заземления;

4. Подключите провод заземления к винтовой клемме;

5. Подключите кабели витой пары к разъемам KeyStone согласно

распиновке (Рис.4);

6. Закрутите гермовводы;

7. Установите и прикрутите крышку винтами.
