Инструкция по сборке и эксплуатации Kampfer Wippe

29.05.2019г

Дата редакции инструкции

№

Наименование

Кол-во, шт.

Болт М8х55

Болт М8х75

10/1

Болт М8х80

Гайка М8

Шайба 8

13-15

Полусфера

Заглушка полусферы

Заглушка болта М8

(*номера 13-15 в данной таблице не используются)

3. ПОДГОТОВКА К ЭКСПЛУАТАЦИИ И СБОРКА

3.1. Освободите комплектующие детали от упаковки и разложите комплектующие

детали на ровной поверхности. Убедитесь, что комплектность поставки совпадает с

паспортными данными (пункт №2. таблица 3).

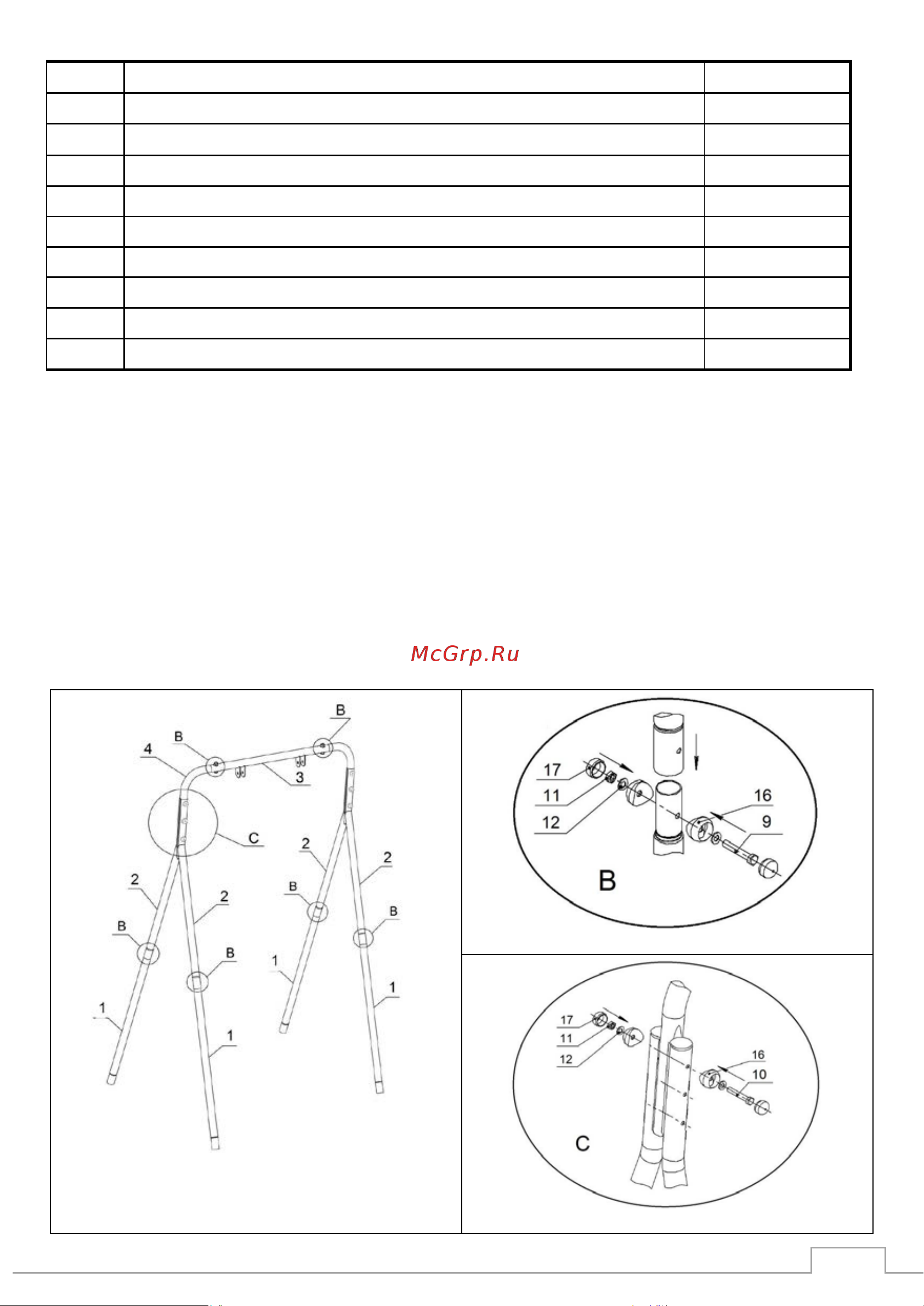

3.2. Соберите перекладину для качелей с боковыми стойками по рисунку 1.

Для этого произведите стыковку верхних стоек (№2), и нижних стоек (№1), по

рисунку 1. И закрепите конструкцию между собой при помощи полусферы (№16),

шайб (№12), болтов (№9), гаек (№11) и заглушки полусферы (№17) по рисунку 1 и 1B.

3.3. Затем соедините вертикальную перекладину качелей (№3), с каждой стороны

с большим отводом (№4). И закрепите конструкцию между собой при помощи

полусферы (№17), шайб (№12), болтов (№9), гаек (№11) и заглушки полусферы

(№17) по рисунку 1 и 1B.

Рисунок 1

Рисунок 1 B

Рисунок 1 C
