Era SPP-503-0-30K-080 80Вт 3000К 8000Лм КСС "Ш-с" DOB-SMD 48мм Б0051837 Паспорт онлайн

3. ПОДГОТОВКА, ПОДКЛЮЧЕНИЕ И МОНТАЖ ИЗДЕЛИЯ

3.1. Требования безопасности.

Внимание! Монтаж или демонтаж светодиодного светильника необходимо производить строго при отключенном напряжении сети.

Запрещается эксплуатация изделия с поврежденной изоляцией проводов и токоведущих частей.

Запрещается самостоятельно разбирать и ремонтировать изделие.

3.2. Подготовка изделия к работе.

Распакуйте светильник и убедитесь в отсутствии повреждений корпуса, линзы и проводов.

3.3. Подключение.

Внимание! Все провода во время подключения светодиодного светильника должны быть обесточены.

3.3.1. Для подключения светильника необходимо подвести к месту его монтажа 3-хжильный провод.

3.3.2. Этот провод необходимо подключить к проводу источника питания с помощью клеммника в соответствии со схемой,

изображенной на рис.1;

Рис.1. Схема подключения светильника к сети 220В.

3.3.3. После проверки правильности подключения можно включать сетевое напряжение.

3.3.4. Диаметр трубы для 30-100Вт - только 48мм, 120-150Вт - 48/60мм.

4. МЕРЫ ПРЕДОСТОРОЖНОСТИ

4.1. Во избежание несчастных случаев никогда не подвергайте изделие воздействию огня и не опускайте его в воду.

4.2. Во избежание несчастных случаев запрещается самостоятельно производить ремонт электротехнической продукции.

4.3. Запрещается эксплуатировать изделие при наличии механических и прочих повреждений любого из его компонентов.

4.4. Помните, что переменное напряжение 220В опасно для жизни!

5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение изделия должны производиться в упаковке с соблюдением мер предосторожности от механических

повреждений и воздействия атмосферных осадков.

6. УТИЛИЗАЦИЯ

Изделие необходимо утилизировать согласно требованиям законодательства территории реализации.

7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Внимание! Все работы связанные с устранением возможных неисправностей изделия должны осуществляться при отключенном

питании сети!

Перечень возможных неисправностей и способы их устранения приведены в таблице 3. Таблица 3.

Если эти способы Вам не помогли, для устранения неисправности обратитесь за помощью к квалифицированным специалистам.

8. СВЕДЕНИЯ ОБ ИЗДЕЛИИ

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1. Гарантийный срок эксплуатации изделия составляет 3 года со дня продажи, при соблюдении потребителем условий монтажа,

эксплуатации, транспортировки и хранения, изложенных в данном руководстве.

9.2. Устройство не подлежит гарантийному обслуживанию в случае:

• предъявления товара с незаполненным (неправильно заполненным) гарантийным талоном;

• наличия механических повреждений или следов вскрытия корпуса;

• нарушения условий эксплуатации, изложенных в данном руководстве.

Замена вышедшей из строя электротехнической продукции осуществляется в точке продажи при наличии корректно

заполненного гарантийного талона:

10. ЗАЗЕМЛЕНИЕ

ОТСУТСТВИЕ ПОДКЛЮЧЕНИЯ ПРОВОДА ЗАЗЕМЛЕНИЯ К СВЕТИЛЬНИКУ КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

Отсутствие заземления светильника опасно для жизни. Из-за разрядов молний и статических напряжений отсутствие

подключения ПРОВОДА заземления приводит к быстрому выходу светильника из строя с аннулированием гарантии.

3. ШАМЧЫРАКТЫ ДАЯРДОО, ТУТАШТЫРУУ ЖАНА ОРНОТУУ

3.1. Коопсуздук талаптары.

Көңүл бургула! Жарыкдиоддуу шамчыракты орнотуу же кайра орнотууда чыңалып турган токту өчүрүү керек. Чырактын

проводуну сырткы коргоочу катмары же ток берүүчү бөлүкчөлөрү бузук болсо колдонууга тыюу салынат. Өз алдынча чечүү же

оңдоого тыюу салынат.

3.2. Шамчыракты ишке киргизүүгө даярдоо.

Чыракты оромолдон чыгарып, корпусунун, жарык чачыраткычтын, проводунун бузук же сынык эместигин текшериңиз.

3.3. Туташтыруу.

Көңүл бургула! Жарыкдиоддуу шамчыракты туташтырууда бардык проводдорду токтон сууруп таштоо керек. Проводдогу

ажырым зымдар 0,75мм

кем болбоосу зарыл.

3.3.1. Туташтыруу үчүн орноштура турган жерине эки ажырым зымды адып келүү керек.

3.3.2. 1-сүрөттө көрсөтүлгө схемага ылайык бул провод азыктандыруу проводуна сырткы клеммниктин жардамы менен

туташтырылат (клеммник топтомго кирбейт);

Рис.1. 220В шамчыракты токко туташтыруу схемасы

3.3.3. Токко туура туташканын текшерген соң токту жандырса болот.

3.3.4. 30-100Vt түтүк өлчөмдөрү - бир гана 48 мм, 120-150Vt - 48/60мм.

4. КООПСУЗДУК ЧАРАЛАРЫ

4.1. Кырсыкты алдын алуу үчүн шамчыракты отко жакындатпаңыз жана сууга тийгизбеңиз.

4.2. Кырсыкты алдын алуу үчүн электротехникалык буюмду өз алдынча оңдоого болбойт.

4.3. Шамчырактын же анын бөлүкчөлөрү бузук же сынык болсо колдонууга тыюу салынат.

4.4. 220В өзгөрмө ток өмүргө кооптуу!

5. ТАШУУ ЖАНА САКТОО

Шамчыракты оромолунда ташуу жана сактоодо механикалык сынуу, бузуулардан жана нымдан сактоону эске алуу зарыл.

6. КЕРЕКТЕН ЧЫГАРУУ

Шамчыракты ал сатылып жаткан өлкөнүн мыйзамына ылйык керектен чыгаруу зарыл.

7. МҮМКҮН БОЛГОН БУЗУЛУУЛАР ЖАНА АЛАРДЫ ОҢДОО

Көңүл бургула! Шамчырактын ар кандай бузулууларын оңдоо иштеринде токту өчүрүү керек!

3-таблицада мүмкүн болгон бузулуулар жана аларды оңдоо иштери берилген.

3-таблица.

Эгер бул чаралар сизге жардам бербесе атайын адистерге кайрылыңыз.

8. ШАМЧЫРАК ТУУРАЛУУ МААЛЫМАТ

9. КЕПИЛДИК

9.1. Шамчыракка сатыктан кийин 3 жыл мөөнөттүк колдонуу кепилдик берилет. Кардарга колдонмо китепке ылайык орнотуу,

колдонуу, ташуу жана сактоо чараларын туура жүргүзгөндө кепилдик берилет.

9.2. Эгер төмөнкүлөр болсо шамчыракка кепилдик берилбейт:

• кепилдик талону толук толтурулбаса (туура эмес толтурулса);

• механикалык бузук же корпусунун кардар тарабынан өз алдынча ачылганын байкасак;

• колдонмо китепке ылайык колдонуу шарттары туура эмес жүргүзүлсө.

Электротехникалык бузугу бар буюмду сатылган жайда туура толтурулган кепилдик талонунун негизинде алмаштыра аласыз:

10. НЕГИЗДӨӨ

ЖЕР ЗЫМЫН АРМАТУРАГА ТУТАШТЫРБОО КАТУУ ТЫЮУ САЛЫНАТ.

Жарыктын жерге негизделбегендиги өмүргө коркунуч туудурат.Чагылгандын разрядынан жана статикалык чыңалуудан улам, жер

зымынын туташуусунун жоктугу кепилдикти жокко чыгарып, жарыктын тез иштебей калышына алып келет.

Наименование изделия: Светильник не предназначен для бытового применения

Модель: SPP-5

Артикулы:

SPP-503-0-xxK-zzz, где xx - число от 30 до 65, обозначающее цветовую температуру, zzz - число от

030 до 150, обозначающее мощность

Тип изделия Светодиодный светильник уличный

Товарный знак ЭРА

Страна изготовитель Китай

Наименование изготовителя АТЛ Бизнес (ШэньчЖэнь) КО., ЛТД (ATL Business (ShenZhen) CO., LTD.)

Адрес изготовителя

КНР, 518054, Шэньчжэнь, Наньшань Дистрикт, Чуанъе стрит, Нос Баоличэн Билдинг, рум 901

(PRC, 518054, Shenzhen, Nanshan District, Chuangye street, North Baolicheng Building, room 901)

Служба по работе с

потребителями

121467, Россия, г. Москва, а/я 43

Соответствие нормативным

документам

Изделие соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного

оборудования», ТР ТС 020/2011 "Электромагнитная совместимость технических средств", ТР

ЕАЭС 037/2016 "Об ограничении применения опасных веществ в изделиях электротехники и

радиоэлектроники"

Дата изготовления Указана на корпусе светильника

Бұйымның атауы: Жарык-диоддуу шамчырактурмуш тиричиликте колдонуу үчүн арналган эмес

Модель: SPP-5

Артикулу:

SPP-503-0-xxK-zzz, мұндағы хx - түс температурасы үшін 30-дан 65-ке дейінгі сан, zzz - қуат үшін

030 мен 150 арасындағы сан

Бұйымның түрі Жарықдиодты шам

Тауар белгісі ЭРА

Өндіруші ел Қытай

Өндірушінің атауы АТЛ Бизнес (ШэньчЖэнь) КО., ЛТД (ATL Business (ShenZhen) CO., LTD.)

Өндірушінің мекенжайы

КНР, 518054, Шэньчжэнь, Наньшань Дистрикт, Чуанъе стрит, Нос Баоличэн Билдинг, рум 901

(PRC, 518054, Shenzhen, Nanshan District, Chuangye street, North Baolicheng Building, room 901)

Тұтынушылармен жұмыс

жасау жөніндегі қызмет

121467, Ресей, Мәскеу қ., а/ж 43

Нормативтік құжаттарға

сәйкестік

Бұйым мына талаптарға сәйкес келеді КО ТР 004/2011 «Төмен вольтті жабдықтың қауіпсіздігі

туралы», КО ТР 020/2011 «Техникалық құралдардың электромагниттік үйлесімдігі» ТР ЕАЭС

037/2016

Жасалған күні: бұйымның сыртына жазылған

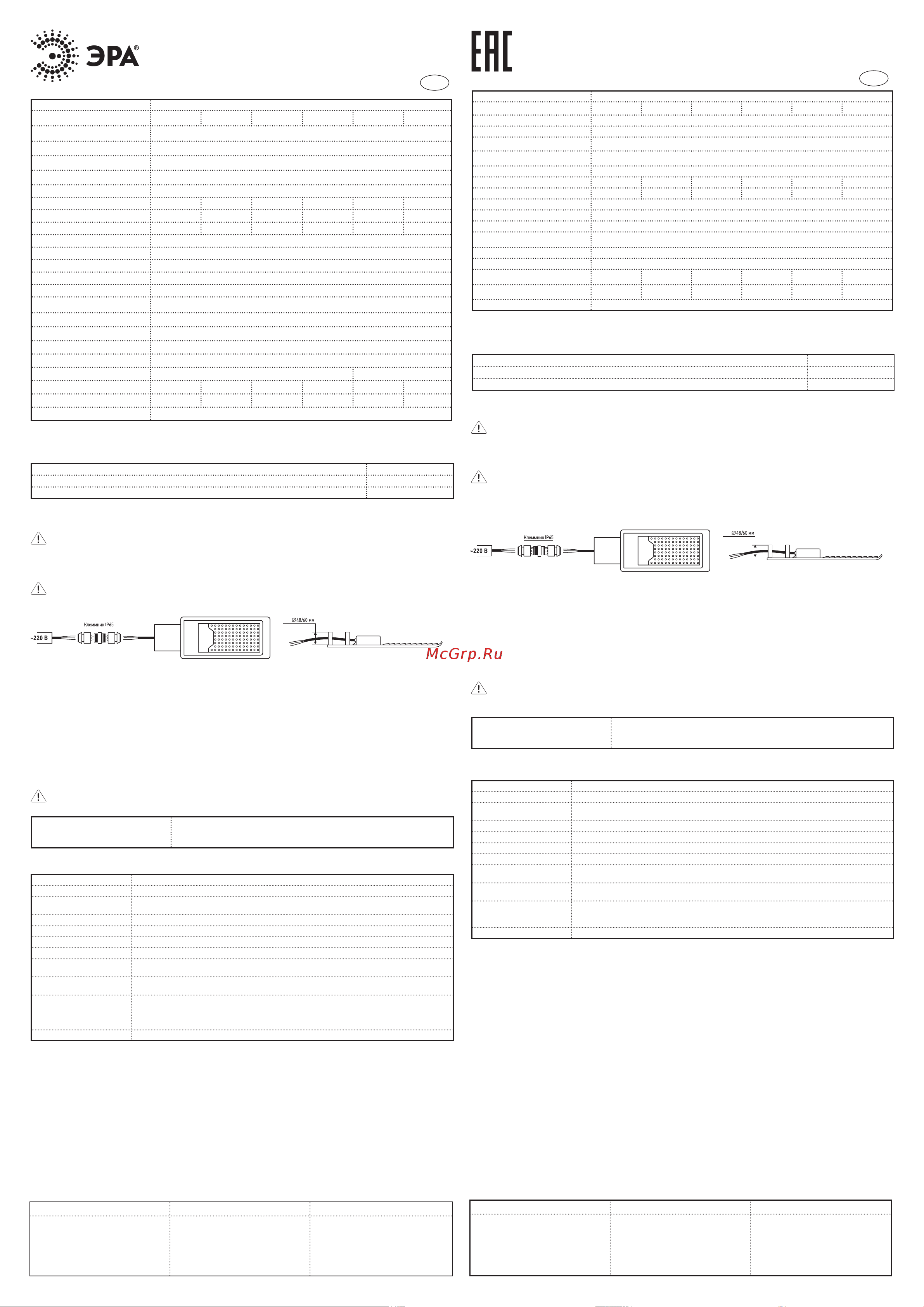

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ)

СВЕТОДИОДНЫЙ СВЕТИЛЬНИК

RUS

1. ТЕХНИКАЛЫК МҮНӨЗДӨМӨ

Производитель оставляет за собой право вносить изменения вконструкцию и спецификации выпускаемых изделий в

любоевремя без предварительного уведомления и без каких-либообязательств внести такие же изменения в ранее или позднее

произведенные изделия.

2. КОМПЛЕКТНОСТЬ

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Светодиодный светильник, шт. 1

Упаковка, комплект 1

Руководство по эксплуатации (Паспорт), экз. 1

Жарыкдиоддуу шамчырактын, даана. 1

Орому, топтом 1

Колдонмо китеп (Паспорт), экз. 1

Светильник не работает

- проверьте наличие сетевого напряжения питания 220В

- убедитесь в целостности всех проводов и их изоляции

- убедитесь в целостности всех соединений

Место продажи Дата продажи Штамп магазина и подпись продавца

КОЛДОНМО (ПАСПОРТ)

ЖАРЫКДИОДДУУ ШАМЧЫРАК

2. ТОПТОМДУУЛУГУ

модель SPP-5

Артикул

SPP-503-0-

xxK-030

SPP-503-0-

xxK-050

SPP-503-0-

xxK-080

SPP-503-0-

xxK-100

SPP-503-0-

xxK-120

SPP-503-0-

xxK-150

Цветовая температура, К если xx = 65 6500К; если xx = 50 5000К; если xx = 40 4000К; если xx = 30 3000К

Цвет корпуса черный

Напряжение питания (переменного

тока), В

~190-255

Номинальное напряжение питания

(переменного тока), В

~230

Частота сети, Гц 50-60

Потребляемая мощность, Вт 30 50 80 100 120 150

Потребляемый ток, А 0,13 0,22 0,35 0,43 0,52 0,65

Световой поток, Лм 3000 5000 8000 10000 12000 15000

Коэффициент цветопередачи (Ra) >80

Тип кривой силы света Ш (широкая 140/55°)

Коэффициент мощности (PF), cos φ >0.95

Климатическое исполнение У1

Температура эксплуатации, °С -45 + 40 °С

Степень защиты от воздействий

окружающей среды

IP65

Класс защиты от поражения

электрическим током

Защита от импульсных

перенапряжений

4000В

Срок службы, лет 25 (100 000 часов)

Класс энергоэффективности А

Монтаж на кронштейн 48 мм 48/60 мм

Размеры ШхВхГ, мм 130x53x340 155x55x390 160x65x450 160x65x450 170x65x570 170x65x570

Масса, кг ≈0,5 ≈0,7 ≈1 ≈1 ≈1,4 ≈2,8

Материал: металл, пластик.

Моделі: SPP-5

Артикулу

SPP-503-0-

xxK-030

SPP-503-0-

xxK-050

SPP-503-0-

xxK-080

SPP-503-0-

xxK-100

SPP-503-0-

xxK-120

SPP-503-0-

xxK-150

Түс температурасы, К xx = 65 6500К; xx = 50 5000К; xx = 40 4000К; xx = 30 3000К

Корпустың түсі ҚАРА

Азыктануунун чыңалуусу (өзгөрмө

ток), В

~190-255

Азыктануунун номиналдуу

чыңалуусу (өзгөрмө ток),

~230

Ток тармагынын жыштыгы, Гц 50-60

Колдонулуучу кубаттуулук, Вт 30 50 80 100 120 150

Жарыктык агым, Лм 3000 5000 8000 10000 12000 15000

Түс берүү индекси (Ra), кем эмес >80

Кубаттуулук коэффициенти (PF): >0.95

Климаттық орындау У1

Айлана-чөйрөнүн таасир

берүүсүнөн коргоо деңгээли

IP65

импульстік кернеуден қорғау 4000В

Кызмат өтөө мөөнөтү, саат 25 (100 000 часов)

Көлөмү,

УЗУНУ*ТУУРАСЫ*БИЙИКТИГИ, мм

130x53x340 155x55x390 160x65x450 160x65x450 170x65x570 170x65x570

Массасы (шамчырак жана

азыктандыруу булагы), г

≈0,5 ≈0,7 ≈1 ≈1 ≈1,4 ≈2,8

Материалы: металл, пластик

Сатылган жайы Сатылган убактысы Дүкөндүн штампы жана сатуучунун колу

Шамчырак иштебесе

- 220В токтун бар экенин текшериңиз

- бардык проводдордун оң жана ачык эместигин текшериңиз

- бардык туташтыргычтардын бузук эместигин текшериңиз

Өндіруші кез келген уақытта алдын ала ескертусіз және әлдебір міндеттемелерсіз шығарылатын бұйымдардың конструкциясына және

спецификациясына өзгерістер енгізу, сондай-ақ бұрын немесе кейін жасалған бұйымдарға осындай өзгерістер енгізу құқығын өзіне

қалдырады.
