МОНТАЖ И ПОДКЛЮЧЕНИЕ

Во избежание ошибок при установке и использовании, обратитесь к квалифицированному специалисту.

1. Извлеките светильник из упаковки и убедитесь в его целостности.

2. Обесточьте сетевой кабель (трехжильный кабель с сечением жилы от 0,75 мм

до 2,5 мм

). Не входит в комплект поставки.

3. Присоедините концы подготовленного кабеля к позициям L, N, кабеля светильника любым способом, требуемым Правилами устройства

электроустановок (Рис 1). При этом место подключения должно быть загерметизировано.

4. Для светильников без управления установите заглушку из комплекта поставки в разъем Nema Socket (Рис. 2).

5. Для светильников с управлением по протоколам 1-10V, DALI и PLC возможно установить контроллер для управления освещением согласно его

монтажной инструкции (Рис. 3). Не входит в комплект поставки.

6. Установите светильник на кронштейн или торшерную опору, отрегулируйте его положение и затяните установочные винты (Рис. 4).

Крепление провода светильника типа Z — внешний гибкий кабель или шнур данного светильника не может быть заменен; если шнур окажется

поврежден, то светильник должен быть утилизирован.

Наличие заземления и наличие защитного устройства в цепи питания (автоматический выключатель, предохранитель) обязательны. При

подключении светильников рекомендуется использовать УЗО (Устройство защитного отключения).

СВЕТОДИОДНЫЕ СВЕТИЛЬНИКИ УЛИЧНЫЕ СЕРИИ

ДКУ05 МАГИСТРАЛЬ

Руководство по монтажу и эксплуатации

НАЗНАЧЕНИЕ

Уличные светильники серии ДКУ05 МАГИСТРАЛЬ торговой марки WOLTA

PRO с широкой боковой (ШБ) кривой силы света предназначены для освещения

автомобильных дорог всех категорий, автомагистралей, улиц, площадей, в том числе с мачт. Светильники сертифицированы и соответствуют всем

необходимым требованиям, предъявляемым к данному типу оборудования. Светильники рассчитаны для работы в сети переменного тока 230 В, 50 Гц.

Качество электроэнергии должно соответствовать ГОСТ 32144-2013. Питающая сеть должна быть защищена от коммутационных и грозовых импульсных

помех. Продукция соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011 и ТР ЕАЭС 037/2016. Продукция изготовлена в соответствии с ТУ 27.40-

001-39343934-2019

КОМПЛЕКТАЦИЯ

Светильник; комплект крепежных элементов; заглушка; инструкция по эксплуатации; упаковка.

ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

1. Работы по установке и обслуживанию светильника можно проводить только

убедившись в том, что питание сети отключено.

Перед установкой убедитесь в наличии защитного устройства в сети (автоматический

выключатель, предохранитель).

2. При эксплуатации необходимо располагать светильник и электропроводку вдали

от химически активной среды, горючих и легковоспламеняющихся предметов

и поверхностей.

Регулярно проверяйте все электрические соединения и целостность проводки.

Запрещено подключение и использование светильника при поврежденной проводке, с

треснувшим стеклом. Запрещено устанавливать светильник на легковоспламеняющиеся

материалы, например, древесный шпон и материалы на основе дерева толщиной

менее 2 мм.

4. Запрещено производить подключение светильника проводом с нетермостойкой

изоляцией.

5. Запрещается эксплуатация светильника без защитного заземления.

6. Запрещается эксплуатация светильника с поврежденным корпусом, креплением

или стеклом.

7. Запрещается эксплуатация светильника с незагерметизированным местом

присоединения к электрической сети.

8. При обнаружении неисправности обесточьте светильник и обратитесь к

квалифицированному специалисту для выявления причины.

9. Эксплуатация светильника должна производиться в соответствии с «Правилами

технической эксплуатации электроустановок потребителей».

10. Внимание! Включение светильников на строящихся объектах допускается только

при полном отключении электрических строительных инструментов и техники.

ОБЩИЕ ХАРАКТЕРИСТИКИ

Тип источника света Светодиод SMD

Коэффициент мощности >0,97

Тип напряжения AC

Номинальное (нормируемое) напряжение, В 230

Диапазон входного напряжения, В 100-305

Частота, Гц 50

Индекс цветопередачи ≥70

Коэффициент пульсации <1%

Класс светораспределения по ГОСТ54350-2015 П

Тип кривой силы света по ГОСТ54350-2015 Ш

Тип условной экваториальной КСС по ГОСТ54350-2015 Б

Угол рассеяния, градусов 130х75

Световая отдача, лм/Вт

150

Степень защиты IP66

Климатическое исполнение У1

Диапазон рабочих температур, °С –40..+50

Нормируемая предельно допустимая температура

окружающей среды, ta, °С

Нормируемая максимальная рабочая температура

(обмотки), tw, °С

Нормируемая максимальная рабочая температура

(конденсатора), tc, °С

Класс защиты I

Степень защиты от внешних механических воздействий IK08

Установочный размер, мм 48..60

Материал защитного стекла Силикатное закаленное

Тип защитного стекла Прозрачное

Материал корпуса Алюминиевый сплав

Цвет корпуса Серый

Срок службы, часов 50000

Срок гарантии, лет 5

ИНДИВИДУАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул Мощность, Вт

Ток, А

Тип

управления

Коррелированная

цветовая температура, К

Световой поток, лм

Размеры, мм

Максимальная площадь

проекции, м2

Масса, кг

ДКУ05-80-302-4К ШБ130х75 80 0,35 нет 4000 12000 675х250х140 0,169 4,8

ДКУ05-80-302-6К ШБ130х75 80 0,35 нет 5000 12000 675х250х140 0,169 4,8

ДКУ05-80-312-4К ШБ130х75 80 0,35 1-10V 4000 12000 675х250х140 0,169 4,8

ДКУ05-80-312-6К ШБ130х75 80 0,35 1-10V 5000 12000 675х250х140 0,169 4,8

ДКУ05-80-322-4К ШБ130х75 80 0,35 DALI 4000 12000 675х250х140 0,169 4,8

ДКУ05-80-322-6К ШБ130х75 80 0,35 DALI 5000 12000 675х250х140 0,169 4,8

ДКУ05-80-332-4К ШБ130х75 80 0,35 PLC 4000 12000 675х250х140 0,169 4,8

ДКУ05-80-332-6К ШБ130х75 80 0,35 PLC 5000 12000 675х250х140 0,169 4,8

ДКУ05-100-302-4К ШБ130х75 100 0,5 нет 4000 15000 675х250х140 0,169 4,8

ДКУ05-100-302-6К ШБ130х75 100 0,5 нет 5000 15000 675х250х140 0,169 4,8

ДКУ05-100-312-4К ШБ130х75 100 0,5 1-10V 4000 15000 675х250х140 0,169 4,8

ДКУ05-100-312-6К ШБ130х75 100 0,5 1-10V 5000 15000 675х250х140 0,169 4,8

ДКУ05-100-322-4К ШБ130х75 100 0,5 DALI 4000 15000 675х250х140 0,169 4,8

ДКУ05-100-322-6К ШБ130х75 100 0,5 DALI 5000 15000 675х250х140 0,169 4,8

ДКУ05-100-332-4К ШБ130х75 100 0,5 PLC 4000 15000 675х250х140 0,169 4,8

ДКУ05-100-332-6К ШБ130х75 100 0,5 PLC 5000 15000 675х250х140 0,169 4,8

ДКУ05-150-302-4К ШБ130х75 150 0,75 нет 4000 22500 740х300х140 0,222 6,5

ДКУ05-150-302-6К ШБ130х75 150 0,75 нет 5000 22500 740х300х140 0,222 6,5

ДКУ05-150-312-4К ШБ130х75 150 0,75 1-10V 4000 22500 740х300х140 0,222 6,5

ДКУ05-150-312-6К ШБ130х75 150 0,75 1-10V 5000 22500 740х300х140 0,222 6,5

ДКУ05-150-322-4К ШБ130х75 150 0,75 DALI 4000 22500 740х300х140 0,222 6,5

ДКУ05-150-322-6К ШБ130х75 150 0,75 DALI 5000 22500 740х300х140 0,222 6,5

ДКУ05-150-332-4К ШБ130х75 150 0,75 PLC 4000 22500 740х300х140 0,222 6,5

ДКУ05-150-332-6К ШБ130х75 150 0,75 PLC 5000 22500 740х300х140 0,222 6,5

ДКУ05-200-302-4К ШБ130х75 200 1 нет 4000 30000 810х350х140 0,284 8

ДКУ05-200-302-6К ШБ130х75 200 1 нет 5000 30000 810х350х140 0,284 8

ДКУ05-200-312-4К ШБ130х75 200 1 1-10V 4000 30000 810х350х140 0,284 8

ДКУ05-200-312-6К ШБ130х75 200 1 1-10V 5000 30000 810х350х140 0,284 8

ДКУ05-200-322-4К ШБ130х75 200 1 DALI 4000 30000 810х350х140 0,284 8

ДКУ05-200-322-6К ШБ130х75 200 1 DALI 5000 30000 810х350х140 0,284 8

ДКУ05-200-332-4К ШБ130х75 200 1 PLC 4000 30000 810х350х140 0,284 8

ДКУ05-200-332-6К ШБ130х75 200 1 PLC 5000 30000 810х350х140 0,284 8

ДКУ05-240-302-4К ШБ130х75 240 1,2 нет 4000 36000 810х350х140 0,284 8

ДКУ05-240-302-6К ШБ130х75 240 1,2 нет 5000 36000 810х350х140 0,284 8

ДКУ05-240-312-4К ШБ130х75 240 1,2 1-10V 4000 36000 810х350х140 0,284 8

ДКУ05-240-312-6К ШБ130х75 240 1,2 1-10V 5000 36000 810х350х140 0,284 8

ДКУ05-240-322-4К ШБ130х75 240 1,2 DALI 4000 36000 810х350х140 0,284 8

ДКУ05-240-322-6К ШБ130х75 240 1,2 DALI 5000 36000 810х350х140 0,284 8

ДКУ05-240-332-4К ШБ130х75 240 1,2 PLC 4000 36000 810х350х140 0,284 8

ДКУ05-240-332-6К ШБ130х75 240 1,2 PLC 5000 36000 810х350х140 0,284 8

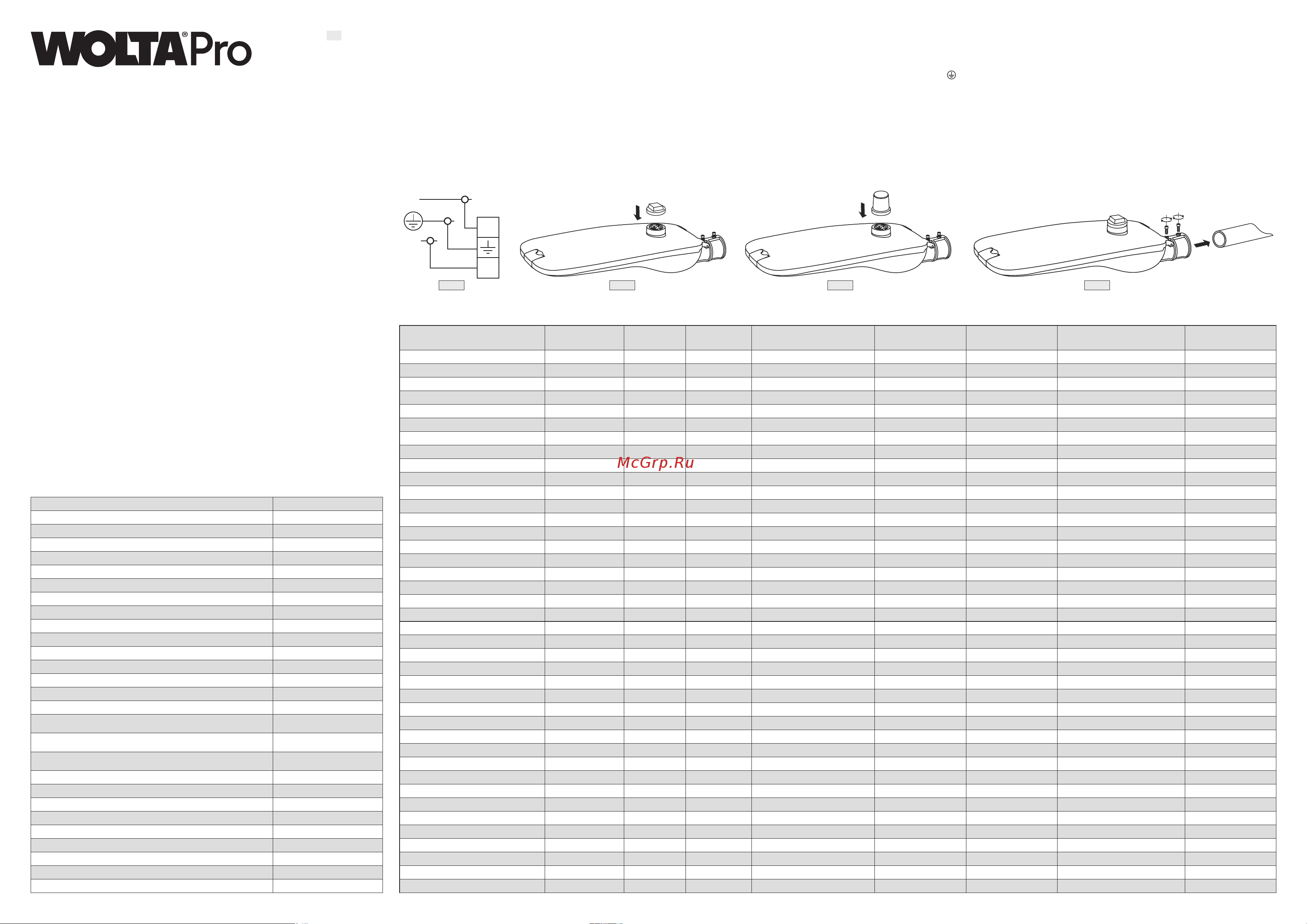

Рис. 1 Рис. 2 Рис. 3 Рис. 4
