На оцинкованной панели расположены две DIN-рейки с установленной аппаратурой

и шина заземления (поз.20 рис.1). На верхней DIN-рейке расположен терморегулятор

(поз.10 рис.1) и гигростат (поз.11 рис.1). На нижней DIN-рейке расположены аппараты

вводно-распределительного устройства (ВРУ), состоящего из:

- вводной автоматический выключатель QF1 (поз. 13 рис. 1)

- автоматические выключатели QF2, QF3 (поз. 17 рис. 1)

- ограничитель перенапряжения FV1 (поз. 15 рис. 1)

- УЗО QA1 (поз. 16 рис. 1)

- индикатор напряжения HL1 (поз. 14 рис. 1)

- модульная розетка XS1 (поз. 18 рис. 1)

- клеммник XT2 (поз. 19 рис. 1)

- шина заземления XT/PE (поз. 20 рис.1)

Полезная глубина шкафа при установке оборудования на монтажную панель измеря-

ется от задней оцинкованной панели до закрытой двери (см. рис. 1.1). При установке

оборудования на юнитовых панелях полезная глубина измеряется от задней оцинко-

ванной панели до передней плоскости устанавливаемых уголков (рис. 1.1).

220 (420*)

283,8 (479,8*)

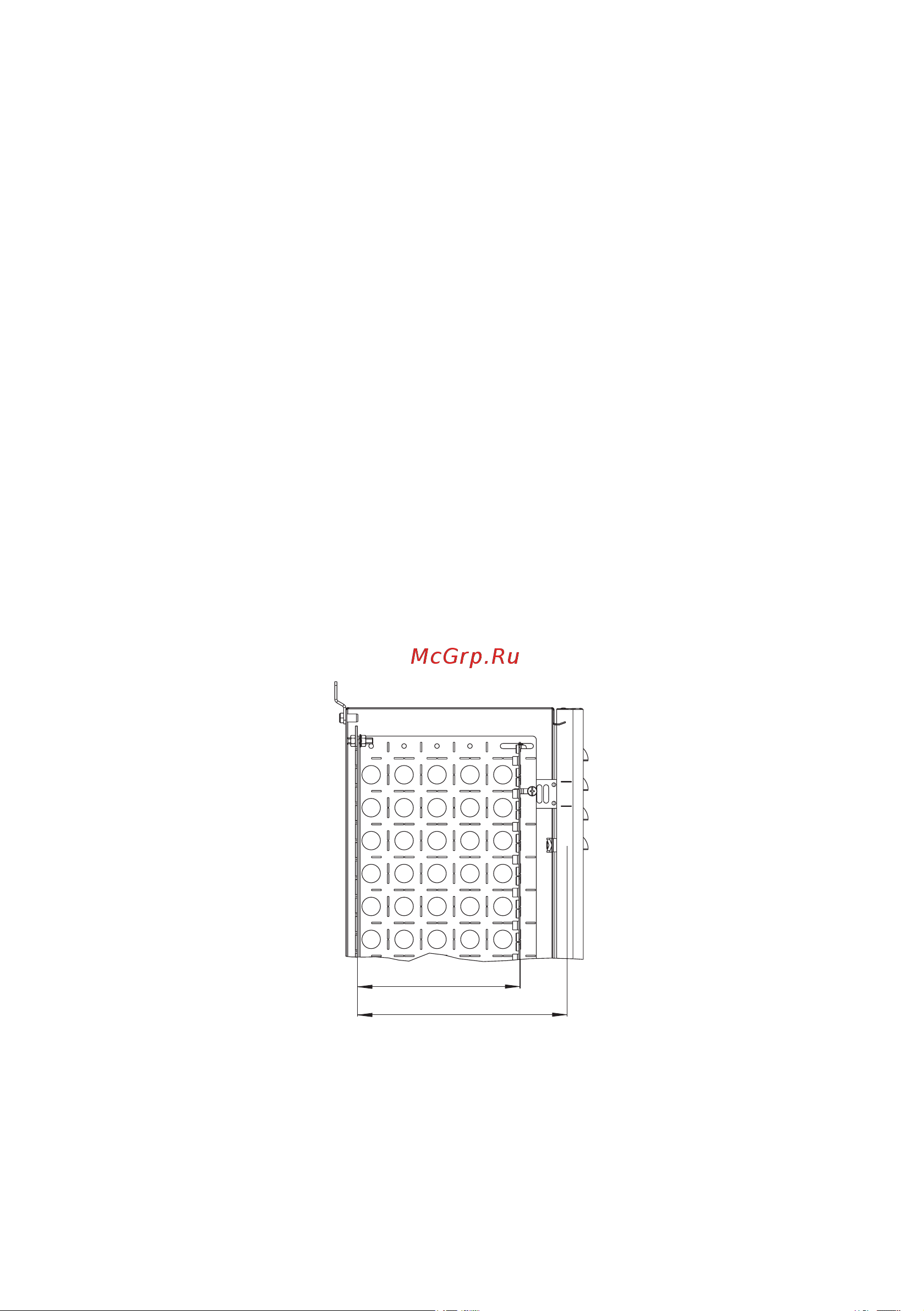

Рисунок 1.1. Шкаф ШТВ-Н глубиной 300 ммвразрезе

*Вскобках указана полезная глубина шкафов ШТВ-Н глубиной 500 мм

Рисунок 1.1. Шкафы ШТВ-Н, ШТВ-НН глубиной 300 мм в разрезе

* В скобках указана полезная глубина шкафов ШТВ-Н, ШТВ-НН в разрезе

ПАСПОРТ: ШКАФ УКОМПЛЕКТОВАННЫЙ
