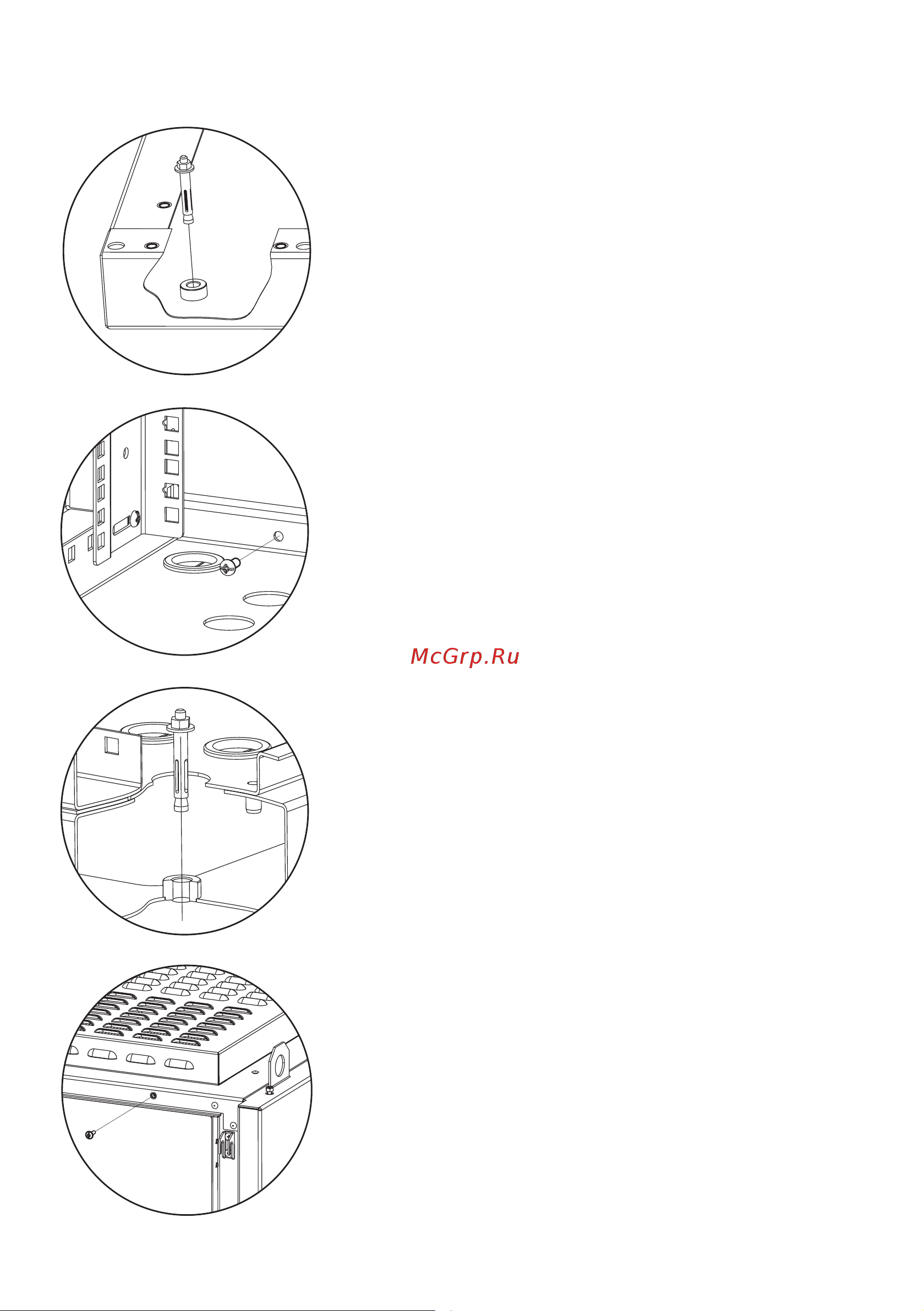

4.2.3 Установите шкаф на основание, закрепите винтами

М6×12.

4.2.4 Допускается установка шкафа без демонтажа осно-

вания. Для доступа к монтажным отверстиям основания

уберите четыре заглушки с внутренней стороны шкафа.

Просверлите необходимые отверстия, закрепите шкаф

анкерными винтами М12 (в комплект поставки не входят),

установите заглушки.

4.2.5 Для доступа к транспортировочным ушам необхо-

димо открутить два винта М5×16 со стороны двери и по-

тянуть крышу на себя. Сила прижима крыши к каркасу

регулируется изнутри шкафа шестью винтами М6 в

крыше каркаса. Установка крыши производится в обрат-

ном порядке.

В целях безопасности ввод в действие должен произво-

дить только квалифицированный и обученный персонал

(в противном случае гарантия производителя становится

недействительной).

4.2 Правила установки шкафов ШТВ-1, ШТВ-2

4.2.1 Монтаж шкафа осуществляется на подготовленное

ровное основание. Выкрутите винты М6×12 с внутренней

стороны шкафа и отсоедините основание (допустим монтаж

шкафа без съема основания – в дне каркаса имеются отвер-

стия, закрытые заглушками и через них можно осуществлять

фиксацию шкафа к подготовленному основанию).

4.2.2 Установите основание на подготовленную поверх-

ность и закрепите анкерными винтами М12. По контуру

основания нанесите герметик (в комплект поставки не

входит).

ПАСПОРТ: ШКАФ УКОМПЛЕКТОВАННЫЙ
