1. Краткое введение

1.1 Предисловие

ПРИМЕЧАНИЕ: Любые операции в отношении настоящего продукта должны выпол-

няться профессиональными инженерами и техниками.

Настоящее руководство должно использоваться исключительно в качестве руковод-

ства по установке и эксплуатации системы климат-контроля для шкафов наружной

установки серии EC. В Руководстве содержится описание функций системы и порядок

его технического обслуживания.

1.2 Описание кондиционера

Системы климат-контроля для шкафов наружной установки серии EC является охлаж-

дающим устройством, разработанным для шкафов. Устройство может использовать-

ся в условиях, когда внутреннее оборудование шкафа излучает большое количество

тепла, при этом данное оборудование чувствительно к температуре и должно

быть полностью изолировано от внешней среды. Устройство обеспечивает надлежа-

щий функционал, такой как контролируемая работа внешних вентиляторов, и отли-

чается высокой надежностью и простотой установки; устройство не требует сложной

настройки, а его эксплуатация возможна сразу же после подключения к источнику пи-

тания.

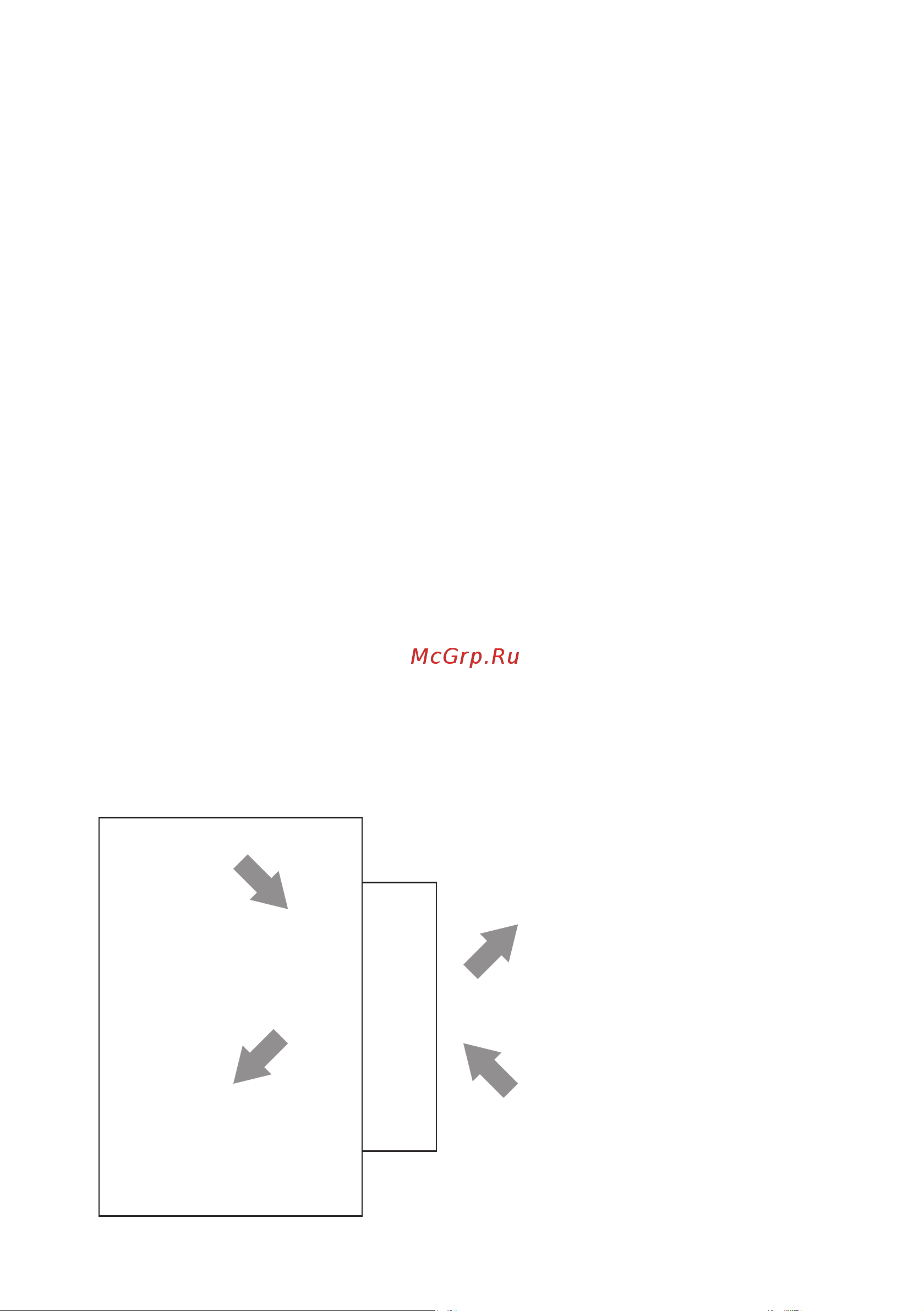

Вентиляционный канал внутреннего цикла забирает нагретый воздух через верхнюю

часть кондиционера и подает охлажденный воздух с нижней стороны. Вентиляцион-

ный канал внешнего цикла забирает холодный воздух через нижнюю часть кондици-

онера и подает нагретый воздух с верхней стороны после теплообмена, как показано

на рис. 1.1.

ШКАФ

ВНЕШНЯЯ СРЕДА

Воздухозаборное

отверстие для

нагретого воздуха

внутреннего цикла

Воздуховыпускное

отверстие для

охлажденного воздуха

внутреннего цикла

Воздушный кондиционер

серии ЕС

Воздуховыпускное отверстие

для нагретого воздуха

внешнего цикла

Воздухозаборное отверстие

внешнего цикла

Рис. 1.1 Функциональная схема
