Требования по установке

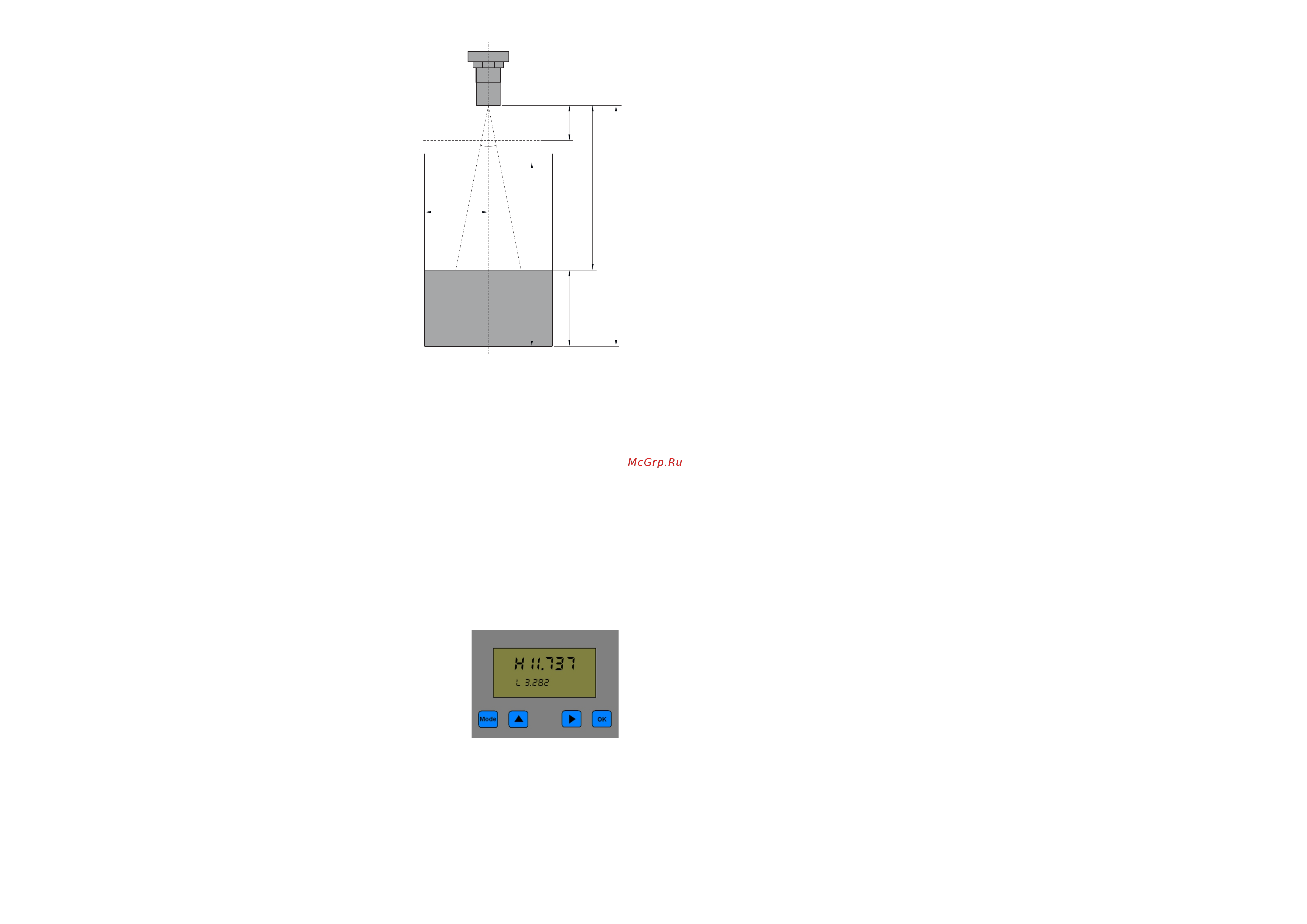

TH – высота установки датчика относительно дна ёмкости (параметр

Р04);

D – диапазон измерений (параметр Р02); dz – «мёртвая зона» датчика

(параметр Р06);

L – глубина пустого пространства ёмкости;

H – высота содержимого ёмкости;

W – расстояние от оси датчика до ближайшей стенки ёмкости;

α – угол расхождения луча датчика.

• Расстояние от мембраны датчика до нижнего минимального уровня

(TH) не должно превышать установленный диапазон измерения.

• Расстояние от мембраны датчика до верхнего максимального уровня

(L) должно быть не менее значения мертвой зоны (dz) для установленного

диапазона измерения. В случае, если по технологическим особенностям,

обеспечение данного требования невозможно, необходимо применение

удлинителя, выполненного из гладкостенной трубы диаметром не менее

120 мм и длиной до 500 мм.

• Поверхность мембраны датчика должна быть параллельна

измеряемой поверхности.

• Выбор места монтажа датчика производить таким образом, чтобы на пути сигнала было исключено присутствие

потока материала, устройств загрузки/выгрузки, резких колебаний уровня измеряемой среды.

• В случае если стенка емкости не гладкая, имеет выступы и прочие технологические элементы, монтаж датчика

осуществлять на расстоянии не менее 300 мм от стенки (W) для исключения возникновения ложных сигналов.

• При монтаже в крышу емкости, необходимо выполнить отверстие диаметром 60 мм. Установить датчик в

отверстие, затянуть монтажную гайку со стороны процесса.

• Для емкостей, находящихся под избыточным давлением, применить необходимое уплотнение (тефлоновая

лента).

• Для обеспечения герметичности корпуса используйте кабель соответствующего сечения, закрутите гермоввод,

плотно притяните крышку датчика.

• Монтажная гайка G2" и резиновое уплотнение в комплекте.

Настройка

По умолчанию ЖК-дисплей датчика отображает в верхней строке Н – высоту

содержимого ёмкости в метрах, в нижней строке L – глубину пустого пространства

ёмкости в метрах.

Вход в меню настроек датчика:

• Нажать кнопку «Mode»

• Нажать кнопку «Вверх» (пароль для входа в меню настроек – «1»)

• Нажать кнопку «ОК»

Для изменения значения конкретного параметра необходимо кнопками «Вверх» или «Влево» выбрать в меню

датчика необходимый параметр и нажать кнопку «ОК». Далее кнопкой «Вверх» устанавливается требуемое

значение мигающего разряда параметра, кнопкой «Вправо» можно перемещаться по разрядам слева направо.

Для сохранения нового значения параметра необходимо нажать кнопку «OK», для отмены изменения параметра и

возврата к списку параметров нажать кнопку «Mode». После задания значений параметрам для возврата к

отображению результатов измерения нажать кнопку «Mode».

мА

20 мА

Для корректной работы датчика, обеспечивающей вывод показаний на ЖК-дисплей и соответствующего

выходного тока, необходимо установить следующие параметры:

• Р02 – максимальная измеряемая высота содержимого ёмкости. Соответствует току 20 мА. Должна быть меньше

или равно значению Р04. (Р02=Р04 для случая, когда необходимо измерять расстояние по всему диапазону от

излучающей поверхности датчика до дна ёмкости). Диапазон значений от 0 до 15 м.

• Р03 – режим отображения информации на дисплее. Использовать установку H – L. H – высота содержимого

емкости; L – глубина пустого пространства.

• Р04 – расстояние от мембраны датчика до дна ёмкости. Соответствует току 4 мА (емкость пуста, уровень

заполнения 0%). Диапазон значений от 0 до 15м.

• P05 – скорость реакции датчика на изменение уровня в емкости. FAFA – очень быстро; FA – быстро;

SL – медленно; SLSL – очень медленно.

• P06 – «мертвая зона» датчика – расстояние, на котором отраженный сигнал не учитываться электроникой

устройства. Рекомендуемое значение от 0,35 до 0,6 м.

Параметры Р07 и Р09 являются служебными. Во избежание не корректной работы датчика их редактирование не

допускается.

Требования к персоналу

Персонал, производящий эксплуатацию, ремонт и утилизацию ультразвукового датчика уровня INNOLEVEL ECHO,

должен быть хорошо ознакомлен с правилами установки, сборки, ремонта и эксплуатации изделия и иметь

уровень профессиональной подготовки, необходимый для выполнения работ, таких как:

• Обучение, инструктаж и/или разрешение на эксплуатацию и обслуживание оборудования/систем в соответствии

со стандартами техники безопасности для электрических схем, а также оборудования, работающего при высоком

давлении и в агрессивных и опасных средах;

• Обучение или инструктаж по стандартам безопасности содержания и использования соответствующего

оборудования.

Параметры предельных состояний

Ультразвуковой датчик уровня INNOLEVEL ECHO необходимо вывести из эксплуатации по достижении критериев

предельных состояний или при возникновении критических отказов оборудования.

Предельное состояние - это состояние объекта, при котором его дальнейшая эксплуатация недопустима или

нецелесообразна по экологическим или экономическим причинам.

К предельным состояниям датчика уровня относятся:

- Повышенный механический износ корпуса, мембраны, кабельного ввода;

- Видимые повреждения датчика, мембраны, кабельного ввода, деформации, препятствующие нормальному

функционированию;

- Разрушение корпуса;

- Неисправность элементов датчика, восстановление работы которых не предусмотрено эксплуатационной

документацией;

- Повышение число перебоев в работе оборудования, вызванное не стабильной работой датчика;

- Достижение назначенного срока службы.
