7
RUS
“heaterSteam” +0300087RU - rel. 1.1 - 14.09.2018

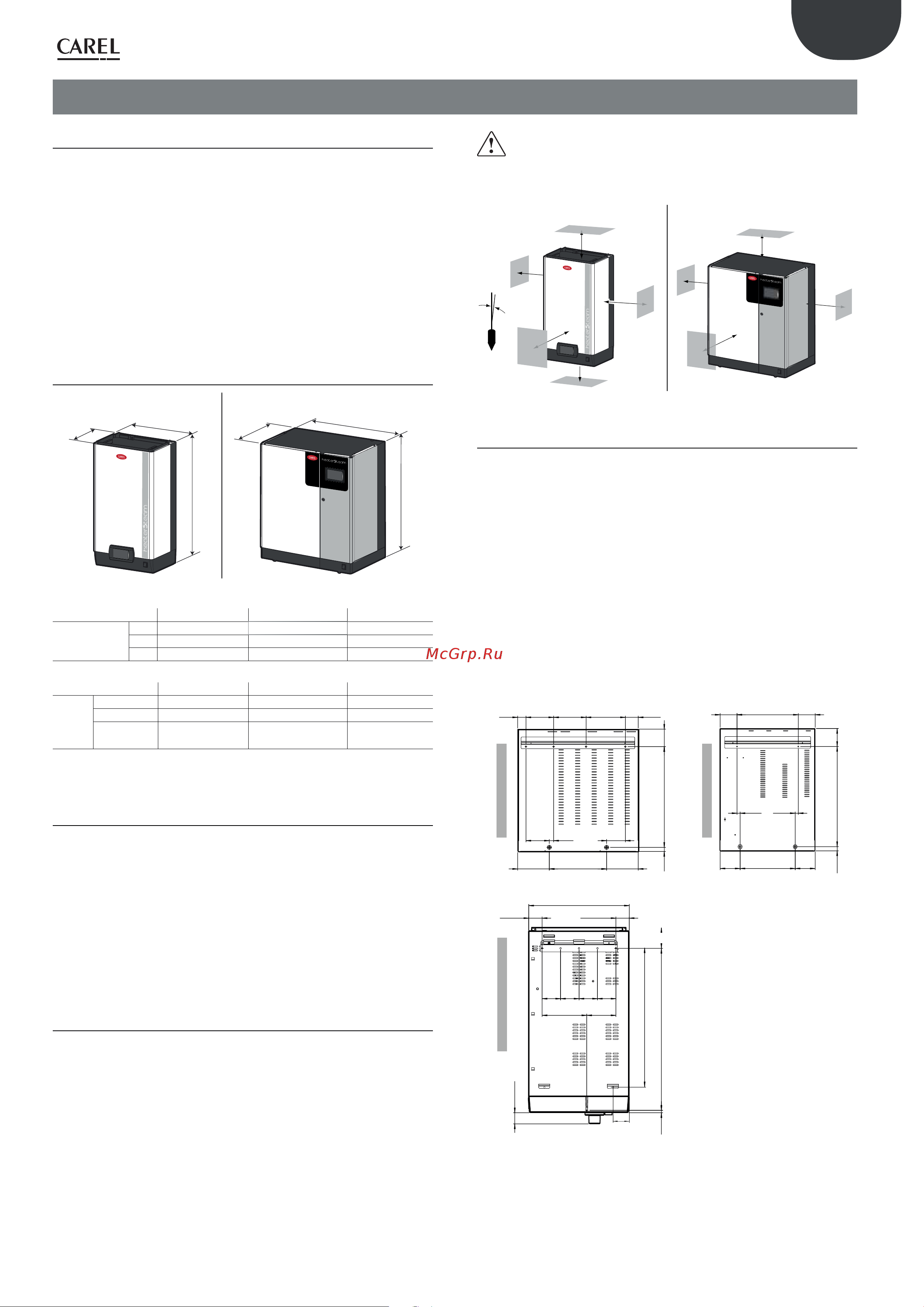

1. ВВЕДЕНИЕ И МОНТАЖ
1.1 HeaterSteam (UR*)
Семейство увлажнителей воздуха с электронагревателями,
графическим дисплеем и регулируемой паропроизводительностью,
представленное широким выбором моделей.
Доступные модели (модельные обозначения указываются на
заводской табличке, упаковке и этикетке):
• UR002, UR004, UR006, UR010 и UR013 паропроизводительностью
до 13 кг/ч (28,66 фунт./ч) с водопроводными штуцерами в нижней
части увлажнителя;
• UR020, UR027, UR040, UR053, UR060 и UR080
паропроизводительностью от 20 до 80 кг/ч (от 44,09 до 176,37
фунт./ч) с водопроводными штуцерами на боковой части
увлажнителя
1.2 Вес и размеры
Модели UR002..UR013 Модели UR020...UR080
B
A
C
B
A
C
Рис. 1.a
UR002…13 UR020…40 UR053…80
Размер, мм
(дюймы)
A 365 (14,37) 690 (27,16) 876 (34,48)
B 275 (10,82) 445 (17,51) 445 (17,51)
C 712 (28,03) 888 (34,96) 888 (34,96)
Таблица 1.a
UR002…13 UR020…40 UR053…80
Вес, кг
(фунты)
В упаковке 31 (68,3) 73 (160,9) 98 (216,0)
Пустой 26 (57,3) 63 (138,8) 87 (191,8)
В рабочем
состоянии*
35 (77,1) 97 (213,8) 155 (341,7)
Таблица 1.b
* в рабочих условиях, заполняется водой
1.3 Вскрытие упаковки
• Проверьте состояние увлажнителя и немедленно уведомите
грузоперевозчика в письменном виде о любых выявленных
повреждениях вследствие небрежной или неправильной
транспортировки;
• Перед вскрытием упаковки перевезите увлажнитель на место
эксплуатации в соответствии с правилами техники безопасности
(грузоподъемные стропы пропускаются под основанием упаковки
увлажнителя);
• Вскройте картонную коробку, снимите защитную упаковку и
извлеките увлажнитель, постоянно удерживая его вертикально.
1.4 Выбор места для монтажа
• Увлажнитель предназначен для монтажа на стену, способную
выдержать его вес в рабочем состоянии (см. пункт «Монтаж
на стену»). Модели UR020*...UR080* подходят для напольного
размещения;
• Для правильного парораспределения увлажнитель устанавливается
недалеко от места соединения с парораспределительной
системой;
• Увлажнитель устанавливается в вертикальном положении с
проверкой уровня по уровнемеру; вокруг него необходимо
оставлять достаточно свободного пространства (см. Рис. 1.b) для
проведения работ по техобслуживанию.
Внимание
Внимание: Во время работы металлический корпус
увлажнителя, в том числе задняя стенка, которой он касается стены
помещения, может нагреваться до температуры свыше 60 °C (140 °F).
Модели UR002..UR013 Модели UR020...UR080
≥200
(7.9”)
≥200 (7.9”)
≥200
(7.9”)
≥400 (15.7”)
≥700
(27.6”)
<0,5°
≥500
(19.7”)
≥1000 (39.3”)
≥300
(11.8”)
≥700
(27.6”)
Рис. 1.b
1.5 Монтаж на стену
Увлажнитель крепится на стену помещения при помощи
предусмотренного на нем монтажного кронштейна и винтов с
дюбелями из комплекта поставки (монтажные размеры см. на
рисунках ниже).Инструкции по монтажу:
1. Открутите и снимите монтажный кронштейн с увлажнителя;
2. Прикрутите монтажный кронштейн винтами на стену
помещения (см. Рис. 1.c), проверив положение по пузырьковому
уровнемеру; если стена кирпичная, увлажнитель крепится на нее
пластиковыми дюбелями (Ø8 мм, Ø0,31 дюйма) и винтами (Ø5 мм
x L= 50 мм, Ø0,19 дюйма x L= 1,97 дюйма) из комплекта поставки;
3. Подвесьте увлажнитель на монтажный кронштейн, подцепив за
край снизу (Рис. 1.d).
4. Закрепите увлажнитель на стене через отверстие/отверстия в
нижней части на его задней стенке (Рис. 1.d).
61
(2.39)
201
(7.92)
235,5
(9.27)
285,5
(11.24)
93
(3.67)
230
(9.06)
416
(16.38)
230
(9.06)
30
(1.18)
731
(28.80)
127
(4.99)
169
(6.67)
32
(1.25)
137
(5.39)
445
(17.52)
122,5
(4.82)
122,5
(4.82)
130
(5.13)
728
(28.66)
30
(1.18)
400
(15.75)
145
(5.71)
145
(5.71)
22,5
(0.89)
22,5
(0.89)
588 (23.15)
365 (14.37)
75 (2.96)
9 (0.36)
41 (1.59)
162
(6.38)
106
(4.17)
49 (1.91) 49 (1.91)
67
(2.64)
67
(2.64)
67
(2.64)
67
(2.64)
UR053...080
UR020...040
UR002...013
486 (19.13)
59.5 (2.34)
Рис. 1.c
