RUS

“heaterSteam” +0300087RU - rel. 1.1 - 14.09.2018

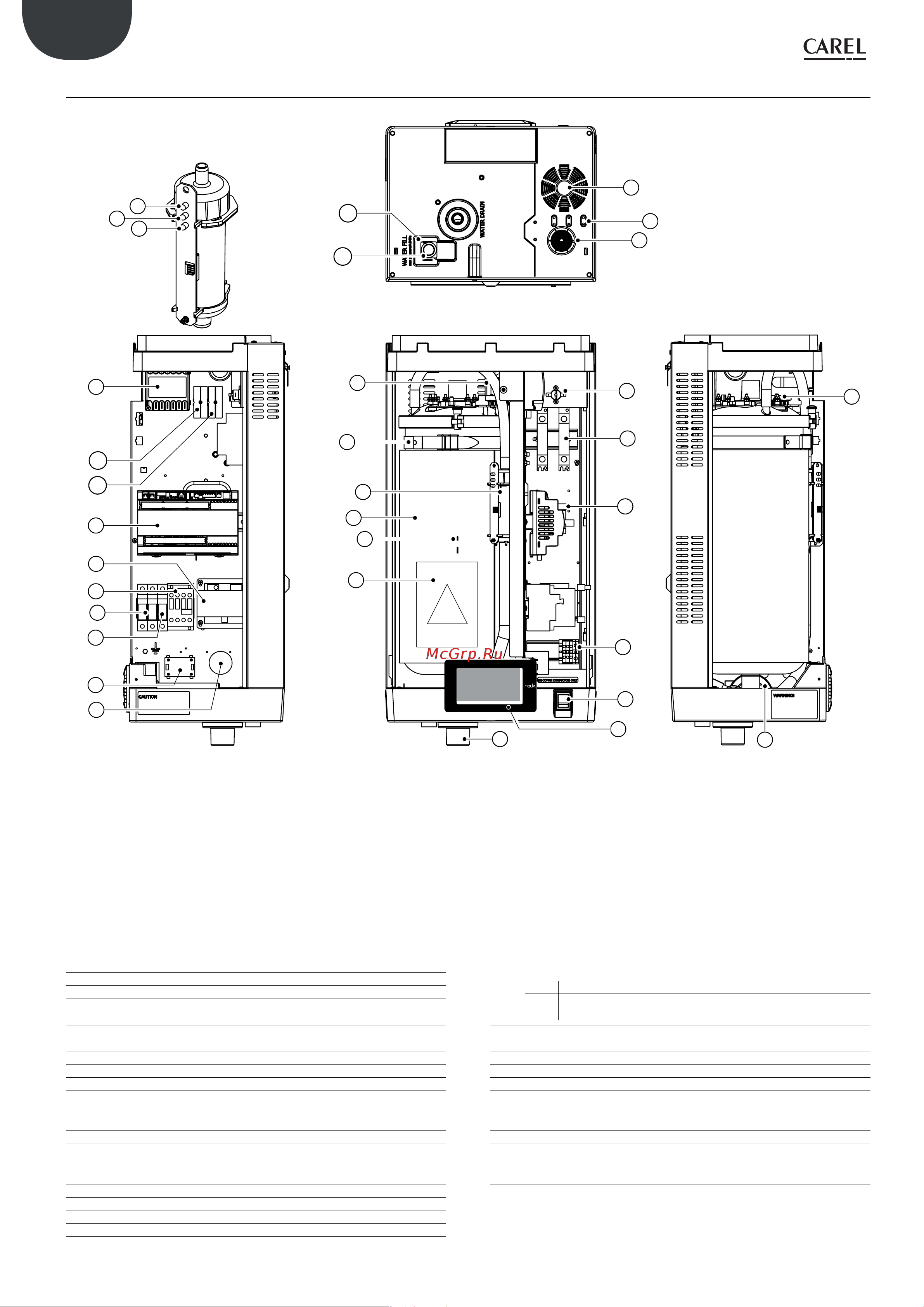

1.11 Внешний вид моделей UR002 ...UR0013

Рис. 1.o

Обозначения:

1 Полупроводниковое реле 20

Датчик уровня

A Зеленый светодиод: нормальная работа

B Желтый светодиод: пополнение воды в бачке

C Красный светодиод: мин. уровень воды

2 Защита двигателя от перегрева (THP)

3 Держатели предохранителей (F1, F2)

4 Контактор

5 Трансформатор

6 Электронный контроллер 21 Крепежный ремешок

7 Клеммная колодка питания 22 Электронагреватель (ТЭН)

8 Предохранитель насоса (F3) 23 Сливной насос

9 Защита от радиочастотных помех (по необходимости) 24 Заливной клапан

10 Кабельный ввод (питание) 25 Сливной смесительный клапан (по необходимости)

11 Плата управления вентилятором 26 Заправочный бачок

12 Доп. кабельные вводы 27

Автоматический выключатель с тепловым расцепителем для защиты

полупроводникового реле (Klixon)

13 Вентилятор охлаждения 28 X1–X2 (для подключения вентиляторных парораспределителей)

14 Выключатель питания 29

X3–X4 (для подключения внешнего сливного смесительного клапана)

– по необходимости

15 Слив воды из бачка 30 Реле сливного насоса

16 Дисплей

17 Гнездо датчика температуры NTX

18 Бачок котла

19 Предупреждающая табличка
