RUS

“heaterSteam” +0300087RU - rel. 1.1 - 14.09.2018

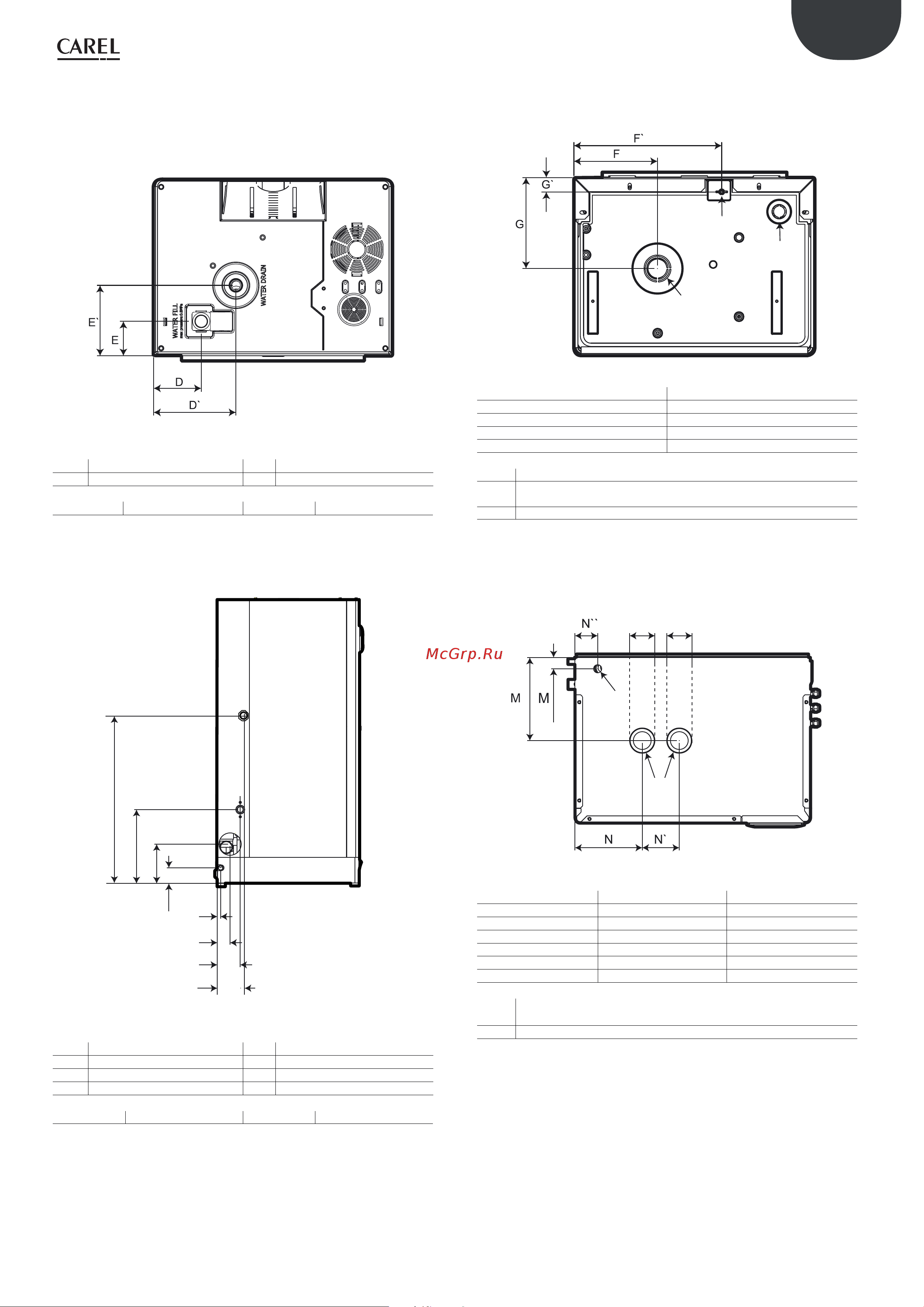

Расстояния от краев до центров водопроводных

соединений:

Слив/подвод воды

Модели UR002…UR013 (вид снизу):

Рис. 2.d

мм (дюймы)

D 75 (2,95) E 62 (2,44)

D’ 126 (4,96) E' 116 (4,57)

Залив воды Залив воды Слив воды Слив воды

Модели UR020…UR080 (вид слева):

L’

L”

I’

I”

Рис. 2.e

мм (дюймы)

l 50 (1,96) L' 230 (9,0)

l' 120 (4,72) L” 54 (2,1)

l" 20 (0,78) J 132 (5,2)

L 122 (4,8) K 571 (22,5)

Залив воды Залив воды Слив воды Слив воды

Подача пара и слив конденсат из парораспределительной системы

Модели UR002…UR013 (вид сверху):

Рис. 2.f

Размер, мм (дюймы) Модели UR002...UR013

F 126,7 (5)

F' 224 (8,8)

G 137,9 (5,4)

G' 21,7 (0,85)

A1 Отверстие подачи пара

Место подсоединения трубы слива конденсата из парораспределительной

системы

A3 Ввод кабеля питания вентилятора (доп.)

Модели UR020…UR080 (вид сверху):

Рис. 2.g

Размер, мм (дюймы) Модели UR020...UR040 Модели UR053...UR080

M 172 (2,0) 172 (6,8)

M' 31 (1,2) 52 (2,0)

N 273 (10,7) 260 (10,2)

N' --- 190 (7,4)

N" 46 (1,8) 52 (2,0)

P 60 (2,4) 60 (2,4)

Место подсоединения трубы слива конденсата из

парораспределительной системы

B2 Отверстие подачи пара
