Закрепить крышку на опорной поверхности (на углу для MD 014),

используя монтажный комплект.- Подключить проводники пита-

ния и нагрузки к винтовым контактам клеммной колодки датчика в со-

ответствии со схемой, приведённой на рисунке 7.- Установить дат-

чик на закрепленную крышку.- Включить сетевое питание и на-

строить параметры датчика (время задержки, порог освещенности,

дальность действия (только для MD 014)).

5.4 Дополнительные способы подключения:

• Для обеспечения режима постоянного включения нагрузки, в неза-

висимости от присутствия движущихся объектов в зоне обнаруже-

ния датчика и уровня освещенности, подключите датчик согласно схе-

ме, приведенной на рисунке 8. Выключатель в такой схеме шунтиру-

ет датчик движения, и на нагрузку непрерывно подаётся напряжение.

•

Для расширения зоны обнаружения используйте параллельное под-

ключение нескольких датчиков движения согласно схеме, приве-

денной на рисунке 9. При таком подключении цепь нагрузки замы-

кается при срабатывании любого из датчиков.

•

Для увеличения нагрузочной способности подключите контак-

тор КМИ в цепь нагрузки согласно схеме, приведенной на рисунке 10.

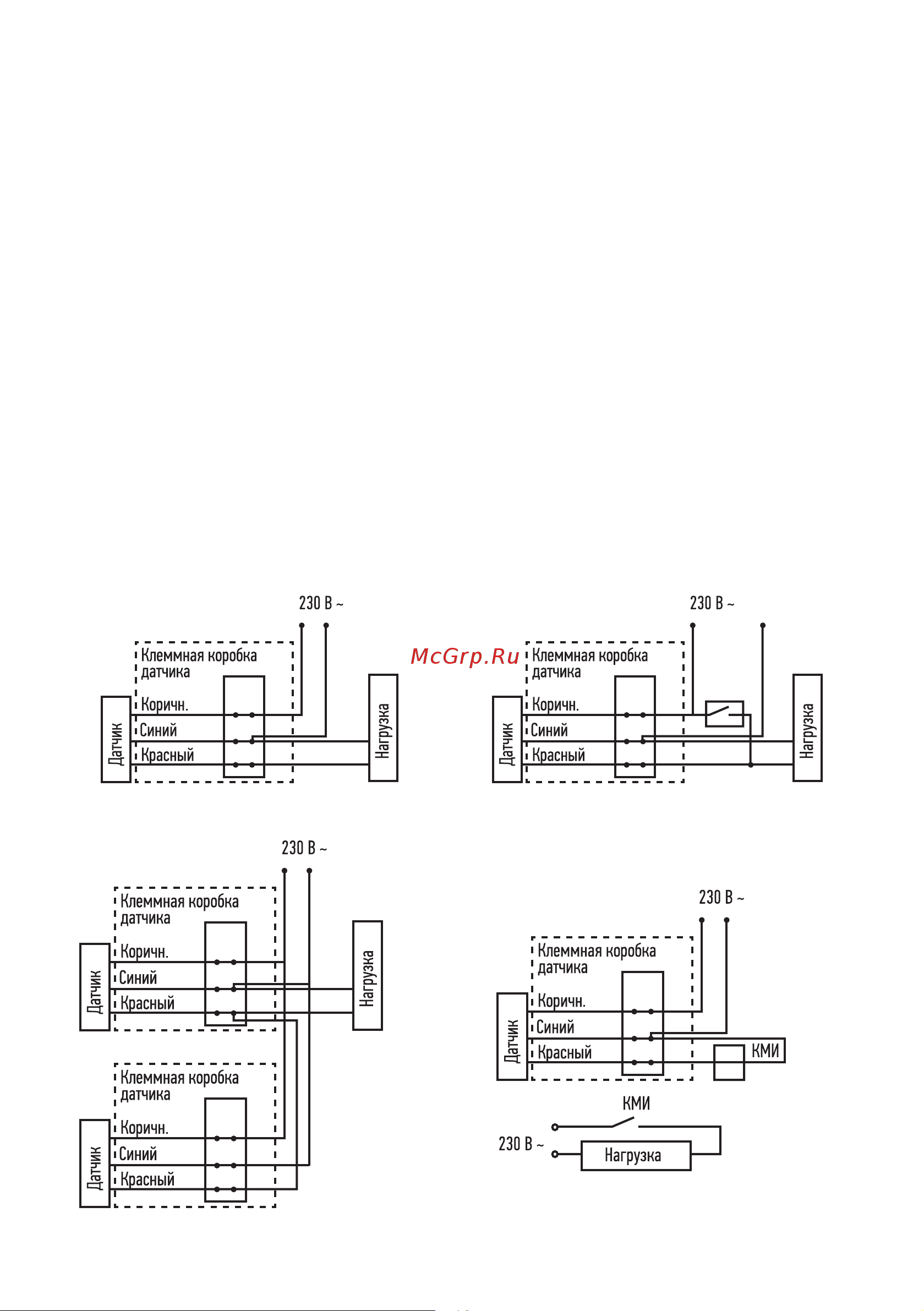

Рисунок 7. Рисунок 8.

Рисунок 9. Рисунок 10.
