7
RUS
“UEX-PLUS” +0300040RU - rel. 1.5 - 17.03.2017
монтажэксплуатациясервис

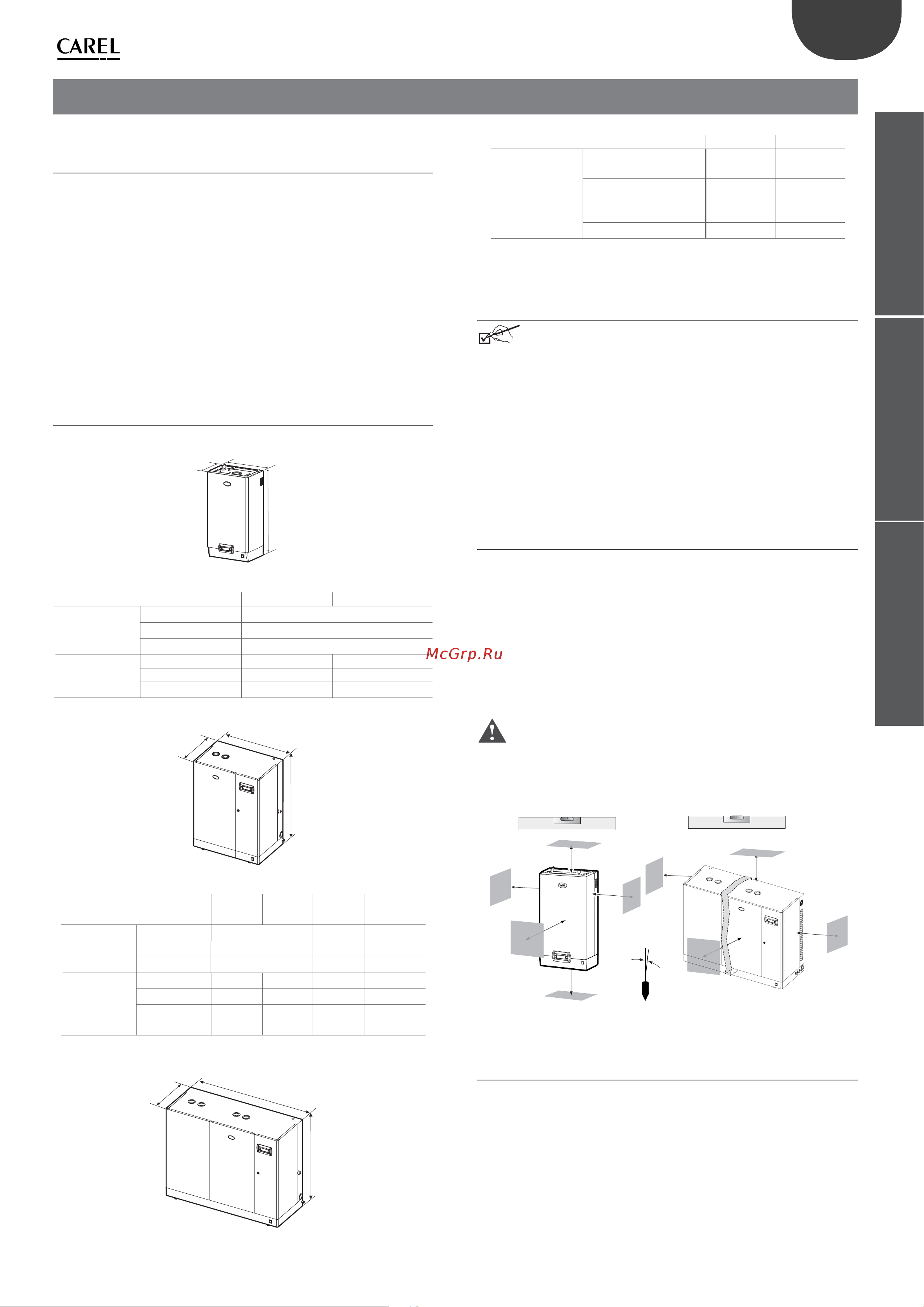

1. ВВЕДЕНИЕ И МОНТАЖ
1.1 Паровой увлажнитель humiSteam серии
Xplus (UEX*)
Линия изотермических увлажнителей с погруженными электродами
с ЖК-дисплеем для управления процессом парораспределения.
Доступные модели (различаются по коду, указанному на продукте):
• UE001, UE003, UE005, UE008, UE009, UE010, UE015, UE018:
паропроизводительность до 18 кг/ч, гидравлические соединения
располагаются под основанием увлажнителя;
• UE025, UE035, UE045, UE065: паропроизводительность от 25 до
65 кг/ч, гидравлические соединения располагаются на боковой
стороне увлажнителя;
• UE090, UE130: паропроизводительность от 90 до 130 кг/ч,
гидравлические соединения располагаются на боковой стороне
увлажнителя.
1.2 Размеры и вес
Модели UE001 – UE018
B
A
C
Рис. 1.a
UE001 – UE008 UE009 – UE018
Размеры, мм A
365
B
275
C
712
Вес, кг в упаковке 16 20
нетто 13,5 17
в раб. состоянии * 19 27
Модели UE025 – UE065
B
A
C
Рис. 1.b
UE001 –
UE008
UE009 –
UE018
UE025 –
UE045
UE045** –
UE065
Размеры, мм A 365 545 635
B 275 375 465
C 712 815 890
Вес, кг в упаковке 16 20 39 51
нетто 13,5 17 34 44
в рабочем
состоянии *
19 27 60,5 94
Модели UE090 – UE130
B
A
C
Рис. 1.c
UE090 UE130
Размеры, мм A 1150 1150
B 465 465
C 890 890
Вес, кг в упаковке 77 81
нетто 70 74
в раб. состоянии * 130 170
* В нормальном рабочем режиме.
** Модель 230В АС.
1.3 Вскрытие упаковки
После получения агрегата убедитесь в отсутствии повреждений
увлажнителя и незамедлительно сообщите в письменном форме
транспортной компании о наличии повреждений, которые могут быть
обусловлены несоблюдением правил транспортировки продукта.
Перед вскрытием упаковки переместите увлажнитель к месту
монтажа, взяв его за горловину в нижней части корпуса.
Откройте коробку, снимите защитный материал и извлеките
увлажнитель, постоянно удерживая его в вертикальном
положении.
1.4 Размещение
• Агрегат спроектирован для настенного монтажа, поэтому стена
должна быть достаточно крепкой для того, чтобы выдерживать массу
агрегата при нормальном режиме работы (см. ниже раздел «Настенный
монтаж»). Модели UE025 – UE130 можно устанавливать на полу.
• Для обеспечения соответствующего парораспределения увлажнитель
следует размещать вблизи места парораспределения.
• Проверьте вертикальность установки при помощи отвеса, оставляя
минимально допустимые зазоры для технического обслуживания
агрегата.
Внимание: в ходе работы металлический корпус агрегата
Внимание: в ходе работы металлический корпус агрегата
нагревается, а температура задней части аппарата,
нагревается, а температура задней части аппарата,
соприкасающейся со стеной, может превышать 60 °C.
соприкасающейся со стеной, может превышать 60 °C.
Расстояние от стены
Модели UE001 – UE018 Модели UE025 – UE130
≥ 200
(7.9”)
<0,5°
≥ 200
(7.9”)
≥ 200
(7.9”)
≥ 400
(15.7”)
≥ 700
≥ 200
(7.9”)
≥ 200
(7.9”)
≥ 700
(27.6”)
≥ 200
(7.9”)
Рис. 1.d
1.5 Настенный монтаж
Увлажнитель крепится к стене при помощи кронштейна и набора
винтов из комплекта поставки (справочные размеры в мм приведены
на Рис.1.d). Инструкции по монтажу:
1. Открутите настенный кронштейн от кронштейна увлажнителя.
2. Закрепите настенный кронштейн (см. Рис.1.e), проверив
горизонтальность установки при помощи пузырькового уровня;
при монтаже на кирпичную стену можно воспользоваться
прилагаемыми пластмассовыми анкерными дюбелями
(диаметром 8 мм/0,31”) и винтами (диаметром 5 мм x L= 50 мм/
0,19” x L=1,97”).
