3. Технические характеристики:

PMS-IR 008 1200Вт 180° 12м WH IP44

Максимальная мощность нагрузки, Вт 1200

Рабочее напряжение, В 220-240

Потребляемая мощность в режиме работы, Вт 0,45

Угол охвата, гр °180°

Дальность действия, м 12

Высота установки, м 1,8-2,5

Оптический порог срабатывания, Лк 10 - 2000

Минимальный рабочий цикл, сек 10±3

Максимальный рабочий цикл, мин 7±2

Класс защиты от поражения электрическим током II

Степень защиты IP44

Климатическое исполнение У3

Диапазон рабочих температур, °С -20°…+40°

Сечение подключаемых проводников, мм20,75-1,50

Тип монтажа накладной

Габаритные размеры LxL1xBxH, мм 66x59x116x138

Вес нетто, кг 0,176

Цвет корпуса белый

Материал корпуса ABS пластик

Гарантия 2 года

Технические характеристики определённой модели Изделия указаны на упаковке. Фирма производитель

оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию Изделия, не

ухудшающих его технических и потребительских характеристик.

4. Комплектность:

4.1 Датчик движения инфракрасный PMS-IR 008, шт. 1

4.2 Клеммная колодка, шт. 1

4.3 Комплект крепления, шт. 1

4.4 Технический паспорт и руководство по эксплуатации, шт. 1

4.5 Упаковочная коробка, шт. 1

5. Требование по технике безопасности:

5.1 Монтаж Изделия, устранение неисправностей, чистка производится только при отключен-

ном электропитании квалифицированным специалистом.

5.2 Использование Изделия допускается только при указанном напряжении сети.

5.3 Не располагать Изделие вблизи горючих, легковоспламеняющихся предметов и химиче-

ски активных элементов, а также нагревательных приборов.

5.4 Не допускается эксплуатация Изделия с поврежденной изоляцией провода и мест элек-

трических соединений.

6. Подготовка Изделия к работе, установка, правила эксплуатации:

6.1 Распаковать Изделие, убедиться в его целостности и правильности комплектации.

6.2 Открутить винты и

снять лицевую панель Изделия.

6.3 Прикрепить Изделие к монтажной поверхности.

6.4 Подключить Изделие к сети с помощью

клеммной колодки (входит в комплект),

соединив сетевые провода с соответ-

ствующими выводами Изделия (рис 1).

Коричневый провод – подключение фазы (L),

Синий провод – подключение нейтрали (N),

Красный провод – подключение нагрузки (A)

6.5 Установить лицевую панель на датчик.

6.6 Настройка параметров

датчика осуществляется

регуляторами (рис 2):

Регулятор LUX – установка оптического порога

срабатывания в зависимости от уровня освещен-

ности.

Регулятор TIME – установка времени отключения

датчика, позволяет установить время нахожде-

ния во включенном состоянии после срабатыва-

ния детектора.

Регулятор SENS – установка порога чувстви-

тельности к инфракрасному излучению объекта

(вращением регулятора можно установить порог

срабатывания датчика в зависимости от размера

и дальности объекта).

Все параметры настройки датчика выбираются опытным путем.

6.7 В процессе эксплуатации, не реже двух раз в год, необходим профилактический осмотр и

чистка Изделия. Чистка Изделия от загрязнения производится мягкой ветошью, смочен-

ной в слабом мыльном растворе только при отключенном питании.

7. Утилизация

7.1 Изделие не содержит дорогостоящих или токсичных материалов, требующих специаль-

ной утилизации. Утилизацию проводят обычным способом.

8. Правила хранения:

8.1 Изделие должно храниться в сухих помещениях при отсутствии в воздухе кислотных, ще-

лочных и других вредных примесей.

А (КРАСНЫЙ)

L (КОРИЧНЕВЫЙ)

N (СИНИЙ)

L (КОРИЧНЕВЫЙ)

ВКЛ

OUT

ДАТЧИК

220В

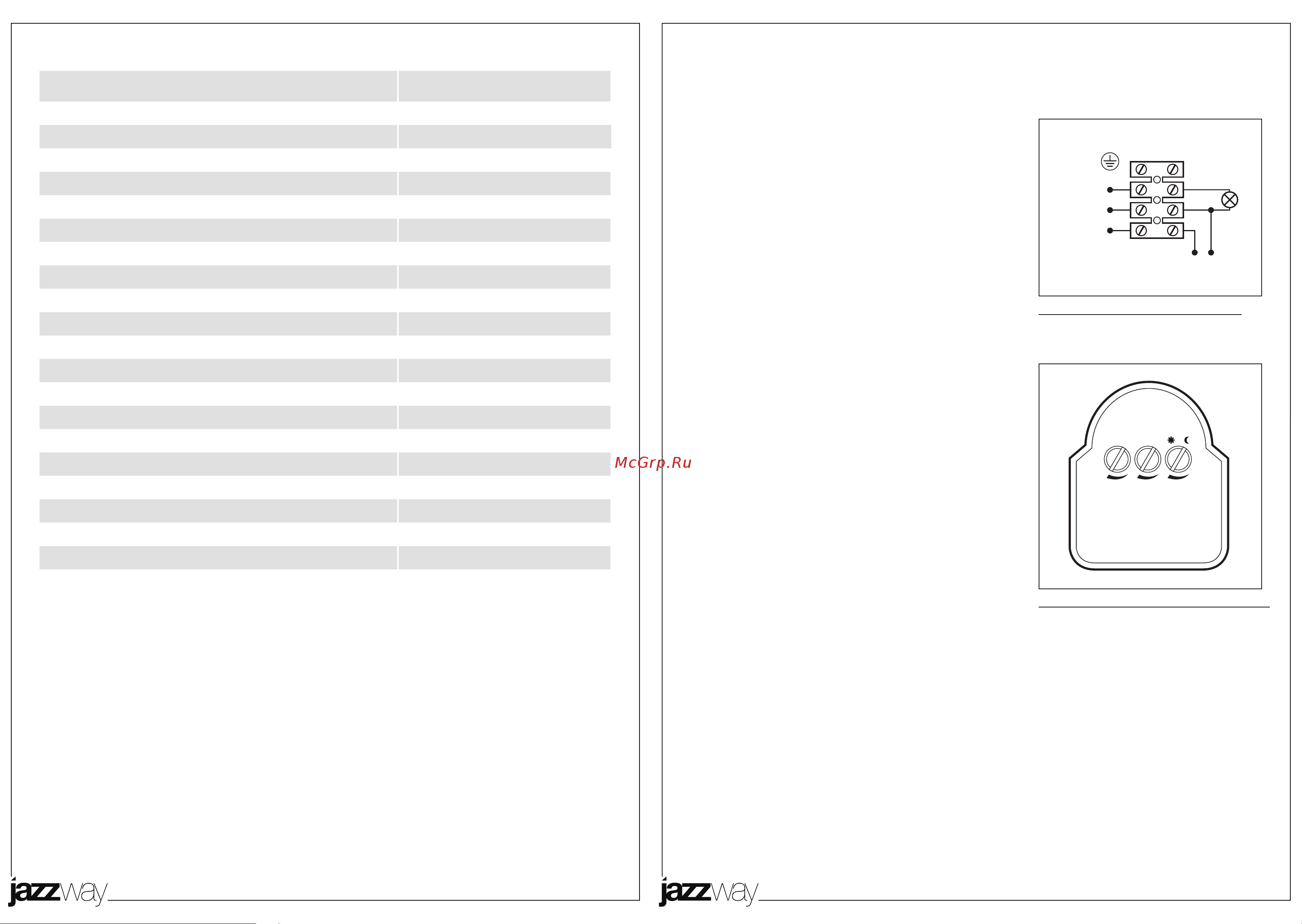

Рис 1. Схема подключения датчика

SENS TIME LUX

+-+-

Рис 2. Настройка параметров датчика
