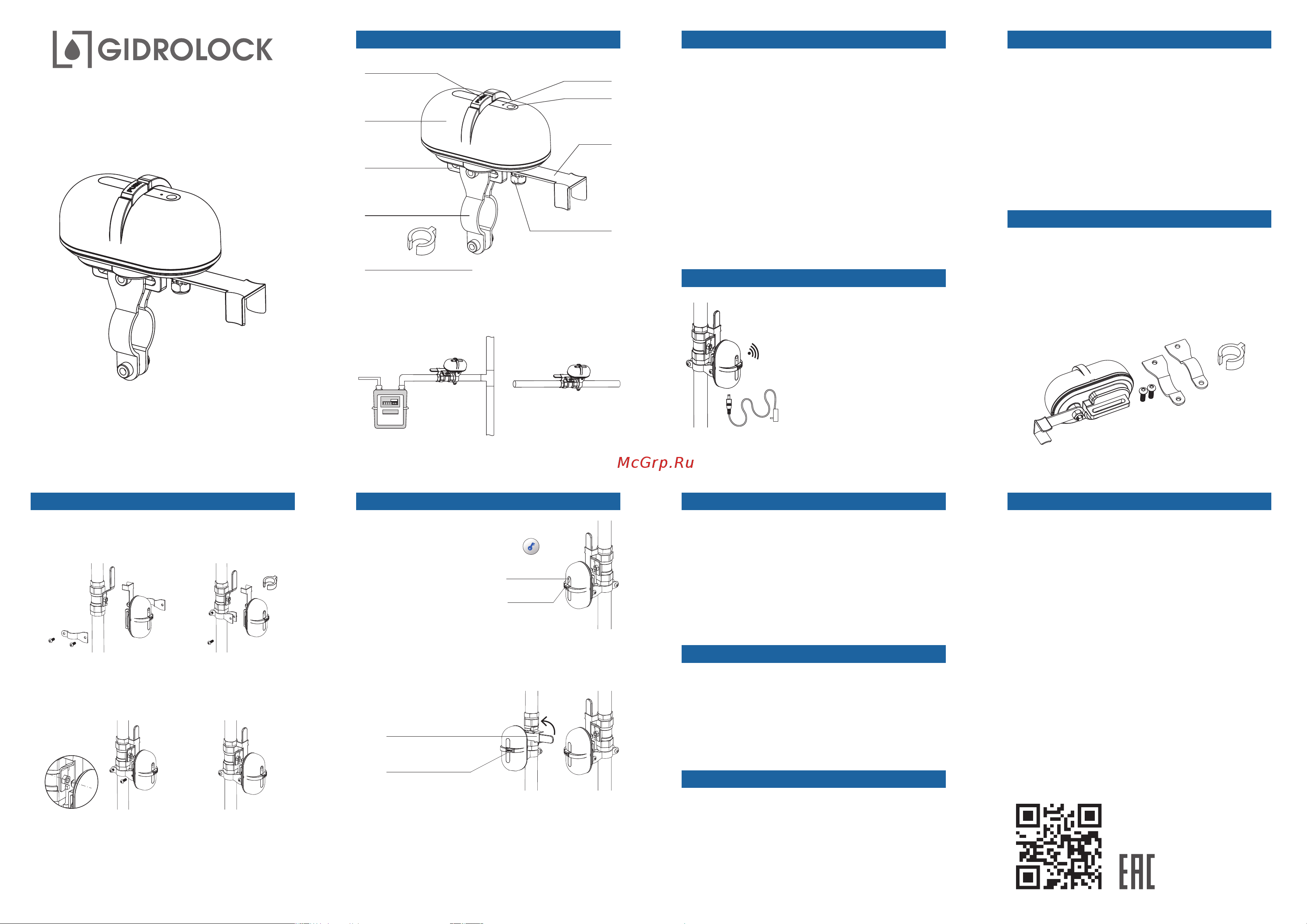

Gidrolock SCW1 Wi-Fi 81102020 Паспорт онлайн

Gidrolock SCW1 Wi-Fi 81102020 Паспорт онлайн
Продукт представляет собой интеллектуальный
манипулятор управляющий поворотом ручки
шарового крана. Применяется для управления
потоками жидкостей или газов.
Может использоваться для ручного или
автоматического управления подачей в системах
защиты от протечки воды или газа. При
обнаружении утечки система посылает сигнал
тревоги и дает команду на закрытие шарового крана.
Умный манипулятор может быть установлен на трубе
водоснабжения или трубе бытового газоснабжения.
Для подключения умного манипулятора к системе
Умного дома, пожалуйста, обратитесь к инструкции
по эксплуатации.
Напряжение питания: = 12 В
Потребляемый ток: не более 1 А
Крутящий момент: 30-60 кг*см (3-6 Н*м)
Время срабатывания (поворот на 90°): 5-10 секунд
Внешний диаметр труб: от 20 мм до 32 мм
Тип шарового крана: с рукояткой
Степень защиты корпуса: IP20
Температура эксплуатации: от -10 до 55 °C
Температура хранения: от -40 до 60 °C
Относительная влажность: не более 95%
Габаритные размеры: 154х67х151 мм
Масса нетто: не более 500 грамм
1. Когда умный манипулятор не находится в рабочем
состоянии из-за отключения питания, можно нажать
кнопку расцепления на корпусе манипулятора и
закрыть или открыть шаровый кран вручную.
2. Для того, чтобы быть уверенным, что умный
манипулятор сработает при обнаружении аварии,
регулярно проверяйте его работоспособность.
1. Когда система обнаружит протечку, она подаст
сигнал аварии. При этом умный манипулятор
закроет шаровый кран и полностью перекроет
подачу воды или газа.
2. В случае отключения электроэнергии или
неисправности, нажмите кнопку расцепления и
закройте шаровый кран вручную за рычаг привода.
1. Определите будущее положение умного
манипулятора относительно шарового крана.
Оставьте достаточно места для монтажа.
2. Обхватите трубу скобами хомута. При установке на
тонкую трубу используйте уплотнительное кольцо.
Закрепите хомут через проушину винтом с
внутренним шестигранником не плотно с одной
стороны.
Нажмите на кнопку расцепления.
После чего вручную поверните
рычаг манипулятора.
3. Отрегулируйте рабочее положение, совместив оси
вращения манипулятора и шарового крана. Рычаг
привода манипулятора должен обхватывать
рукоятку шарового крана.
4. Закрепите манипулятор на трубе, стянув скобы
хомута винтами.
Паспорт
Инструкция по монтажу
УМНЫЙ МАНИПУЛЯТОР
для шарового крана
Внешний вид Назначение Технические характеристики
Комплект поставки
Руководство по эксплуатации
1. Если при получении аварийного сигнала умный
манипулятор работает неправильно, проверьте
исправность сетевого адаптера и наличие питания
манипулятора по горящему индикатору.
2. Если приводной рычаг заклинило, нажмите кнопку
расцепления для его высвобождения.
Если описанные действия не привели к
восстановлению правильной работы умного
манипулятора, обратитесь в сервисную службу.
Возможные неисправности
Производитель: Ченду ЧжиЧенг Технолоджи Ко. ЛТД.
Адрес производства: № 7, Южная дорога Кейюань,
ул. Шиянчан, р-н Ухоу, г. Чэнду, пров. Сычуань, Китай.
Организация, уполномоченная принимать
претензии на территории РФ: ООО «Гидроресурс».
Адрес: 141004, Россия, Московская обл., г. Мытищи,
1-й Силикатный пер., дом 6, лит. "О".
Гарантийный срок на умный манипулятор для
шарового крана - 24 месяца со дня продажи.
Условиями выполнения гарантийных обязательств
являются:
1. Наличие заполненного гарантийного сертификата
на умный манипулятор для шарового крана.
2. Правильное выполнение всех условий по монтажу
и эксплуатации оборудования согласно
прилагаемым инструкциям.
Гарантийные обязательства не распространяются на
изделия с дефектами, возникшими в результате
механических повреждений, неправильного
подключения, невыполнения инструкций по
монтажу и эксплуатации.
Дата продажи: ____________________ 202_ г.
Подпись продавца: ____________________
Претензий к внешнему виду и комплектации не
имею. С условиями гарантии согласен.
Подпись покупателя: ____________________
Послепродажное обслуживание
Сведения о производителе
Гарантийные обязательства
Особенности
Монтаж
КНОПКА
РАСЦЕПЛЕНИЯ
ПРИВОД
РЫЧАГ
ОСЬ ПРИВОДА
ИНДИКАТОР
КНОПКА
УПРАВЛЕНИЯ
ПРОУШИНА
ХОМУТ
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
Схема монтажа
Установите манипулятор на шаровой кран подачи.
Газовый кран Водяной кран
Газовая плита
Счетчик
Газовая труба
Ручное управление
Ручное закрытие / открытие
Предотвращение аварии
Кнопка
управления
Индикатор
Для закрытия шарового
крана необходимо
кратковременно нажать
кнопку управления. После
полного закрытия
кратковременное нажатие
кнопки управления
приведет к открытию шарового крана.
Во время работы умного манипулятора
индикатор будет мигать. При остановке
манипулятора индикатор горит постоянно.
Кнопка расцепления
Рычаг манипулятора
1. Умный манипулятор - 1 шт.
2. Монтажная скоба - 2 шт.
3. Болт М6х30 - 2 шт.
4. Уплотнительное кольцо - 1 шт.
5. Адаптер питания 12 В - 1 шт.
6. Паспорт. Инструкция по монтажу - 1 шт.
7. Инструкция по эксплуатации - 1 шт.
8. Пластиковый пакет - 1 шт.
9. Упаковочная коробка - 1 шт.
Подходит для всех типов шаровых
кранов и дроссельных заслонок.
Подключается к системе Умного
дома по радиосвязи.
Кнопка расцепления обеспечивает
удобство ручного управления.
Стандартный адаптер питания
12 В (подключается к сети 220 В)
Тел.: 8(495) 585-12-59
8 (498) 720-52-28
8 (495) 120-50-02
8 (800) 707-51-58
(бесплатно по России)
www.gidrolock.ru
