Датчики предназначены для автоматического включения и выключения нагрузки в

заданном интервале времени в зависимости от наличия движущихся объектов в зоне

обнаружения датчика и уровня освещенности. Датчик предназначен для эксплуата-

ции в однофазной электрической сети переменного тока напряжением 230 В. Основ-

ная область применения - управление внутренним освещением, электроприборами,

устройствами сигнализации и др. Коммутация нагрузки выполняется электромеха-

ническим реле.

НАЗНАЧЕНИЕ

*Внимание! Производитель оставляет за собой право вносить непринципиальные

изменения в конструкцию, не ухудшающие технические характеристики изделия и

не влияющие на безопасность конечной продукции, без отражения этого в руковод-

стве по эксплуатации и уведомления потребителя.

Работы, связанные с монтажом, чисткой датчика осуществлять только при отклю-

ченном электропитании сети. Обязательно убедитесь в отсутствии напряжения на

месте работ с помощью индикатора напряжения. Запрещается подключать датчик к

неисправной электропроводке. Присоединение к электросети производить только

при помощи клеммной колодки, скрутка проводов недопустима. Убедитесь, что все

электрические соединения надежно защищены от попадания влаги. При возникнове-

нии неисправности (короткое замыкание/искрение/оплавление/возгорание и т.п.),

необходимо отключить электропитание. Запрещается производить тушение с помо-

щью воды или легковоспламеняющихся предметов. Воспользуйтесь специальными

средствами пожаротушения. После устранения угрозы – обратиться по месту приоб-

ретения датчика.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Несоответствие параметров питающей сети, а также мощности нагрузки может

привести к выходу датчика из строя.

- Установите DIP-переключатель «LUX» в положение максимальной освещенности.

- Установите DIP-переключатель «TIME», «5» в позицию «ON» (вверх) (рис. 4).

- Подайте на датчик напряжение питания (после тридцатисекундной подготовки сенсор

начнет работу)

- Введите в зону обнаружения датчика движущийся объект, произойдет включение

нагрузки. Отключение нагрузки произойдет через 5 сек. после прекращения движения.

При повторном появлении движущегося объекта в зоне обнаружения (во время отсчетного

периода) отсчет времени начинается сначала.

ВНИМАНИЕ!

МОНТАЖ И ПОДГОТОВКА К РАБОТЕ

Подключение и ввод в эксплуатацию датчиков должны осуществляться только

квалифицированным электротехническим персоналом.

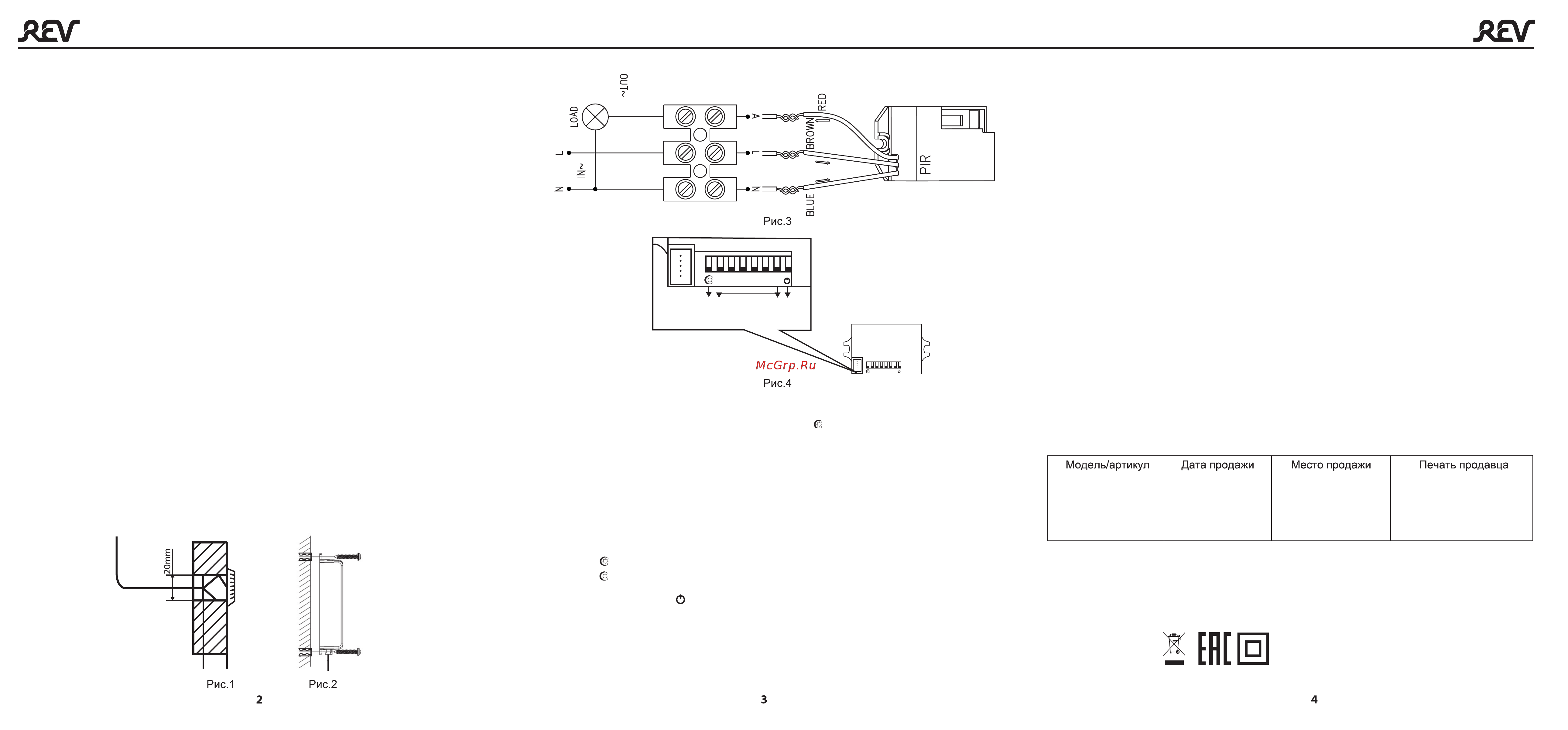

- Установите выносной датчик в монтажное отверстие (рис. 1).

- Закрепите блок управления (рис. 2).

- Подключите сетевой кабель через клемную колодку. Скрутка проводов

недопустима.

- Подключите провода от нагрузки и датчика (рис. 3).

ТЕСТИРОВАНИЕ

ОБСЛУЖИВАНИЕ

НАСТРОЙКА ПАРАМЕТРОВ

Загрязнение окна датчика может привести к уменьшению дистанции охвата. Чистку

датчика производить мягкой ветошью, смоченной в слабом мыльном растворе. Датчики

ремонту не подлежат.

Транспортировка и хранение изделия должны производиться в заводской упаковке с соблю-

дением мер предосторожности от механических повреждений и воздействия атмосферных

осадков. Хранить в закрытых помещениях с естественной вентиляцией при температуре от

-25°С до +50°С и относительной влажности не более 80%.

Изделие необходимо утилизировать согласно требованиям законодательства территории

реализации. Продукция свободно реализуется на территории РФ и ЕАЭС всем потребителям

через розничные магазины, дополнительных требований к реализации нет.

12 месяцев с даты покупки изделия при условии соблюдения правил эксплуатации. В случае

возникновении неисправности в гарантийный период эксплуатации, следует обратиться в

магазин, продавший датчик (при наличии кассового чека и заполненного паспорта изделия),

для обмена на аналогичный товар или возврата денежных средств. Гарантия не распростра-

няется на изделия, поврежденные в результате контакта продукта с жидкостями, механиче-

ского воздействия и иного повреждения.

Указана на корпусе датчика согласно серии: 00.00 (первые 2 цифры - месяц изготовления,

вторые две цифры - год изготовления).

На основании сертификата соответствия ЕАЭС RU С-DE.HA46.B.01590/21 от 16.08.2021

действует до 15.08.2026, декларации соответствия ЕАЭС N RU Д-DE.PA01.B.21932/21 от

31.08.2021 действует до 30.08.2026, продукция соответствует требованиям Технического

регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудо-

вания», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ЕАЭС

037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и ради-

оэлектроники».

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

ПРАВИЛА РЕАЛИЗАЦИИ И УТИЛИЗАЦИИ

СЕРТИФИКАЦИЯ

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ДАТА ПРОИЗВОДСТВА

ПАСПОРТ ИЗДЕЛИЯ

Producer: REV Ritter (China) GmbH, 9F,

Building A, Hengyuan Plaza, No.1988,

Beisanhuan East Rd., Cixi, Ningbo, China.

Производитель: РЕВ Риттер (Чайна) ГмбХ,

9Ф, стр.А, Хэн Юань Плаза, №1988,

Бетсанхуан Роуд, Сикси, Нингбо, Китай.

Уполномоченная организация: ООО ТД «Пан

Электрик», 141407, Россия, Московская

область, г. Химки, ул. Панфилова, влд. 21, стр. 1,

эт. 08, пом. 0802. rev.ru

Телефон: +7 (495) 739-39-20.

Импортер: ООО «Артэкс», 142003, Россия,

Московская область, г. Домодедово,

Микрорайон Западный, ул. 25 лет Октября д. 9,

пом. 013.

SENSOR

5” 30” 1’

3’ 5’

8’

SENSOR

5” 30” 1’

3’ 5’

8’

LUX TIME OFF

- DIP-переключатель «LUX» позволяет установить режим работы датчика.

В положение (внизу) датчик работает круглосуточно (ночью и днем).

В положение (вверх) датчик срабатывает при уровне освещенности окружающей среды

менее 10 лк.

- DIP-переключатель «OFF» отключает датчик.

- DIP-переключатель «TIME» устанавливает время отключения нагрузки.
