АППАРАТЫ ДЛЯ РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ: ДАТЧИКИ ДВИЖЕНИЯ И ОСВЕЩЕННОСТИ, ТМ «FERON», СЕРИЯ:

SEN

ИНФРАКРАСНЫЙ ДАТЧИК ДВИЖЕНИЯ МОДЕЛЬ SEN86

1. Назначение изделия:

1.1 Инфракрасный датчик движения типа SEN86, предназначен для коммутации цепей переменного тока с номинальным напряжением

230В и частотой 50Гц.

1.2 Датчик работает как с активной, так и с активно-индуктивной нагрузкой.

1.3 Датчик встраивается в потолок. Предназначен для использования внутри помещений.

1.4 Датчик устанавливается в нишу из нормально воспламеняемого материала.

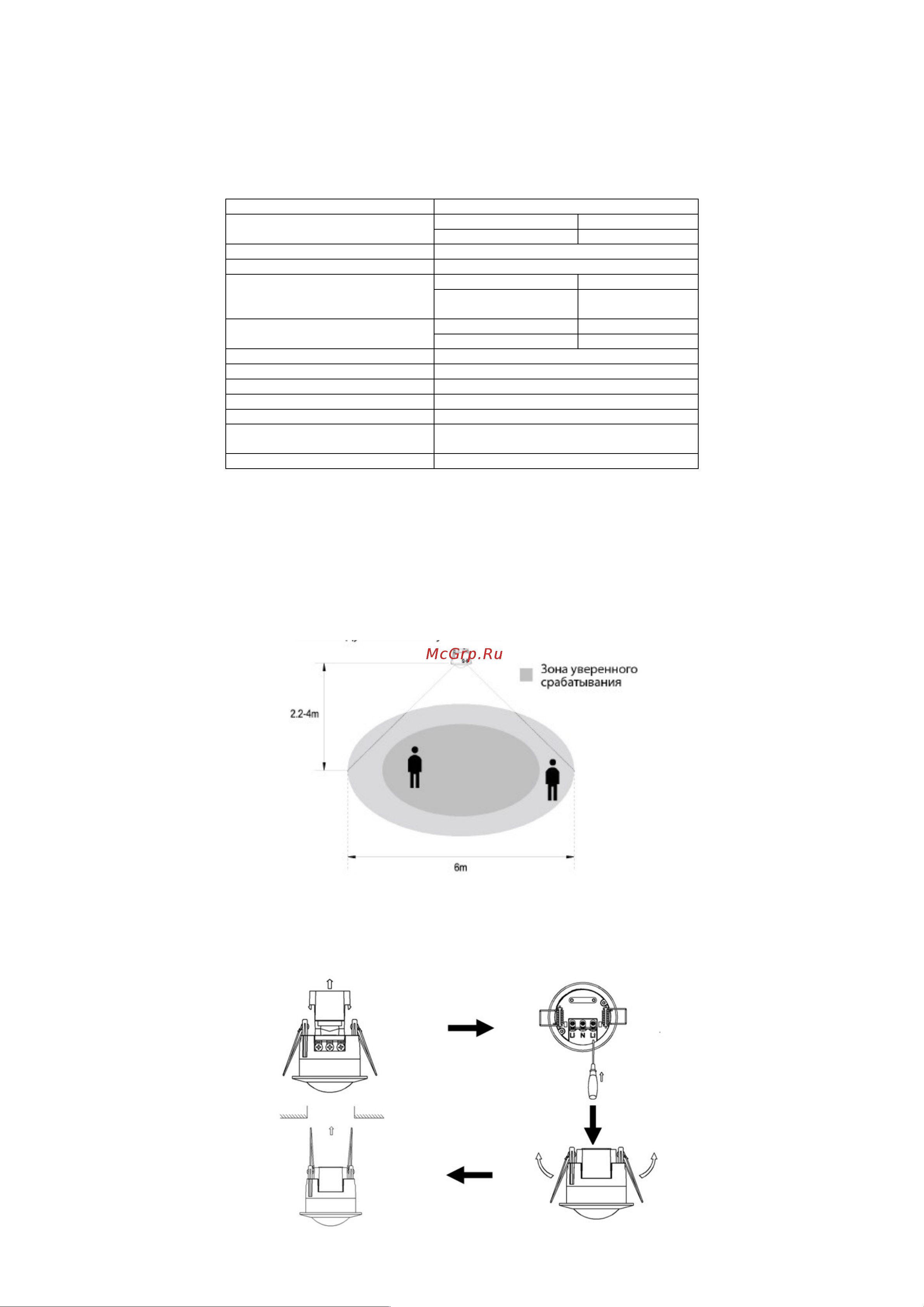

2. Технические характеристики:

Рабочее напряжение 230В/50Гц

Нагрузка

Активная 1200Вт

смешанная 300Вт

Угол обнаружения 360°

Расстояние обнаружения макс. 6м (при 24°С)

Временная задержка

Минимальная 10с.3с.

максимальная

7мин.

2мин.

Потребляемая мощность

Рабочий режим 0,45Вт

Режим ожидания 0,1Вт

Освещенность 3лк–2000лк

Высота установки 2,2-4м

Скорость обнаружения 0,6м/с–1,5м/с

Температура окр. среды от –20°С до +40°С

влажность <93%

Степень защиты от пыли и

влаги

IP20

Тип климатического исполнения УХЛ4

3. Принцип работы

3.1 При появлении какого-либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если

уровень освещенности ниже порога срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами

осветительный прибор.

3.2 Прибор может работать и днем, и ночью в зависимости от установленного порога срабатывания датчика. Прибор работает при

освещении менее 3Лк, если повернуть регулятор «LUX» на режим «НОЧЬ» (обозначается значком месяца), и до 2000Лк, если

установить режим «ДЕНЬ» (значок солнце)

3.3 Выдержка времени может быть установлена по желанию пользователя. Поворачивайте регулятор по часовой стрелке: режим

«–»10с.3с. до «+»7мин2мин.

3.4 Выдержка времени постоянно добавляется. Когда прибор получает повторный сигнал, отсчет установленной (базовой) выдержки

времени начинается снова.

3.5 Зона обнаружения представлена на рисунке:

4. Комплектность:

- Датчик

- Коробка

- Инструкция

5. Монтаж, подключение:

5.1. Извлеките датчик из коробки и произведите его внешний осмотр.

5.2. Смонтируйте датчик на монтажной поверхности, согласно рисунку:

5.3. Предварительно отключив напряжение, подключите табло к питающей сети согласно схеме:
